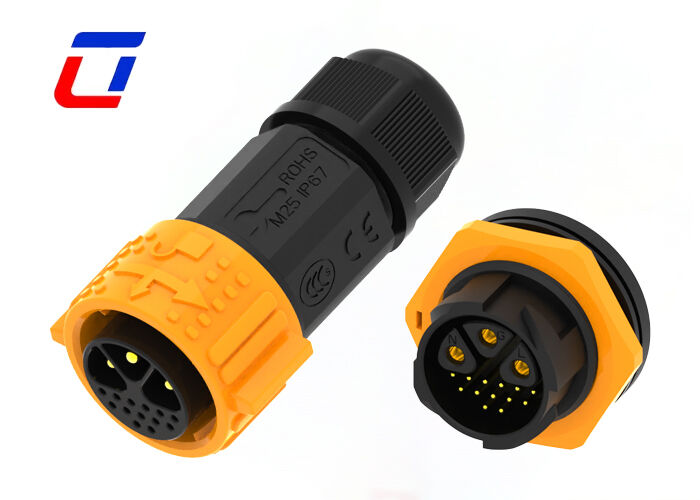

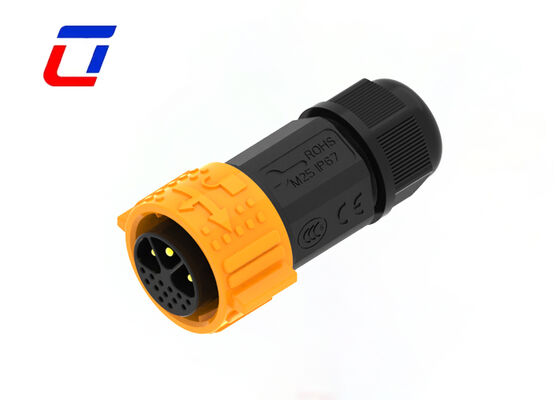

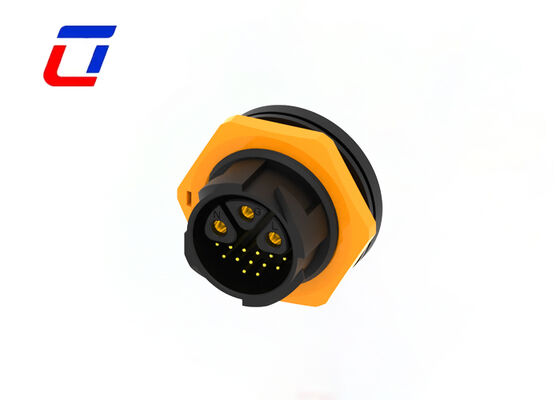

Name: M25 3+13 Pin Panel Mount Connector Signal And Power IP67 Industrial Plug Socket Adapter
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Casa Prodotti Fermaglio maschio impermeabile

M25 3+13 Pin Panel Mount Connector Signal And Power IP67 Industrial Plug Socket Adapter

Dettagli:

Luogo di origine:	Cina
Marca:	Ulinkcon
Certificazione:	CE/Rohs
Numero di modello:	M25

Termini di pagamento e spedizione:

Quantità di ordine minimo:	Negoziazione
Prezzo:	Negoziabile
Imballaggi particolari:	Scatola
Tempi di consegna:	Da 5 a 8 giorni lavorativi
Termini di pagamento:	T/T,D/A,D/P,MoneyGram,L/C
Capacità di alimentazione:	100000 coppie al mese

Contatto

Descrizione di prodotto dettagliata

Numero di perni:	3+13PIN	Attuale:	15A+5A
Valutazione di impermeabilità:	IP67	Intervallo di temperatura:	-40℃~+105℃
Grado di resistenza alla fiamma:	UL94-V0	Materiale di contatto:	Ottone placcato oro
Evidenziare:	M25 connettore di montaggio a pannello IP67 , Adaptatore di spina industriale a 3+13 pin , connettore di alimentazione del segnale impermeabile

3+13 Pin Plug Socket Waterproof M25 Data And Power Connector IP67, Rapido blocco

Caratteristiche principali

Sistema di sblocco a spinta e rilascio rapido
Opzioni multi-core: 2Pin,3Pin,4Pin,5Pin,3+2Pin,3+3Pin,3+9Pin,3+13Pin e 2+20Pin
Versione di montaggio sul campo:opzioni sia da filo a filo che da filo a tavola
Corrente nominale 20A per lunghi periodi di funzionamento
Servizio di assemblaggio di cavi supportato, benvenuto su misura
OEM/ODM benvenuti

Rapidi dettagli su 16PinCollegamento maschio femmina

1Specificità principali

Artigianato di base: la progettazione del terminale placcato in oro migliora la conducibilità elettrica e le prestazioni antiossidanti, prolungando la durata del prodotto
Interfaccia dettagliata: dimensione M25 con configurazione 3+9 pin multi-pin, che consente l'accoppiamento maschio-femmina e compatibile con le applicazioni di montaggio a pannello
Classificazione elettrica: corrente nominale di 30 A e tensione nominale di 300 V, idealmente adatte alle esigenze di alimentazione e trasmissione del segnale di dispositivi di media potenza
Performance di protezione: la costruzione impermeabile garantisce un funzionamento affidabile in ambienti esterni difficili, resistendo efficacemente all'umidità e alla polvere

2. Vantaggi principali del prodotto

Vantaggi del terminale placcato d'oro: la minima resistenza al contatto garantisce una trasmissione elettrica efficiente e stabile, con eccezionale resistenza all'antiossidazione e alla corrosione
Facile installazione e attracco: supporta il montaggio del pannello, con struttura di accoppiamento maschio-femmina per un posizionamento preciso e un montaggio / smontaggio senza problemi
Funzione multi-pin integrata: circuiti indipendenti a 3+9 pin consentono l'alimentazione simultanea e la trasmissione del segnale multicanale, raggiungendo un'elevata integrazione funzionale
Durabilità all'aperto: il design impermeabile sigillato resiste efficacemente alla pioggia, all'umidità e alla polvere, rendendolo adatto per il servizio all'aperto a lungo termine

3. Scenari di applicazione

Ampiamente utilizzato in apparecchiature di monitoraggio esterne, sistemi di illuminazione esterne e altri scenari che richiedono un alimentatore idraulico esterno
Adatti per linee di produzione di automazione industriale, strumenti di prova all'aperto e altre apparecchiature che devono trasmettere simultaneamente segnali di potenza e multicanale
Applicabile a varie esigenze di connessione di apparecchiature elettriche esterne a media potenza che richiedono il montaggio del pannello e l'attracco maschile femminile

4Servizi personalizzati

Fornisce servizi di personalizzazione per connettori M25 3+9 pin multi-pin, che possono essere adattati in base alle dimensioni reali dell'installazione e alle specifiche del cavo (diametro/lunghezza del filo)
Per la personalizzazione, devono essere forniti scenari di utilizzo dettagliati e parametri tecnici, e un team professionale fornirà l'adattamento esclusivo del pannello montato

Industria delle applicazioni

Applicazione delle comunicazioni
macchine per la codifica dei prodotti
codifica dei prodotti di inventario
sistemi a getto d'inchiostro
Sistema solare
attrezzature a getto d'inchiostro industriali
Apparecchiature elettriche
Attrezzature di laboratorio di medicina legale e patologia
Apparecchiature di comunicazione
Macchine pesanti

Caratteristiche del tipo di prodotto
Sistema di connettori	Cable-to-board
di larghezza superiore a 20 mm	- Sì, sì.
Connettore e terminali di contatto	Cavi e fili
Tipo di connettore circolare	Collegamento, contenitore
Tipo di conchiglia	Conchiglie di plastica
Tipo di prodotto	Kit di connettori
Caratteristiche di configurazione
Numero di posizioni	3+13
Numero di posizioni del segnale	13
Contatti precaricati	- Sì, sì.
Caratteristiche elettriche
Tensione di funzionamento (VAC)	300V al massimo.
Tensione di funzionamento (VDC)	300V al massimo.
Caratteristiche del corpo
Materiale della conchiglia	PA66
Tipo di materiale isolante per il connettore circolare	Termoplastici a basso rischio di incendio
Sigillato ermeticamente	- Sì, sì.
Stile di entrata	Lato
Tipo di protezione ambientale	Elastomero sigillato, sigillato ermeticamente
Materiale per anelli O	Elastomero sigillato, sigillato ermeticamente
Protezione dell'ambiente	- Sì, sì.
Caratteristiche dei contatti
Corrente di contatto nominale (Max) (A).	15A al massimo.
Tipo di contatto del connettore circolare	Sottile a pin
Attachamento meccanico
Tipo di montaggio del connettore	Montaggio del cavo (appeso libero)
Tipo di allineamento di accoppiamento	Con chiavetta
Ritenzione dell'accoppiamento	Con
Dimensioni
Dimensione del filo (AWG)	20AWG, 18AWG, 16AWG,14AWG,
Condizioni d'uso
Intervallo di temperatura di funzionamento (°C)	-40 ~ 105°C
Livello di tenuta idrica IP	Protezione IP67
Livello di tenuta della polvere IP	6
Norme industriali
Indice di infiammabilità UL	UL 94V-0

Ulteriori dettagli tecnici

M25 3+13 Pin Panel Mount Connector Signal And Power IP67 Industrial Plug Socket Adapter 0

M25 3+13 Pin Panel Mount Connector Signal And Power IP67 Industrial Plug Socket Adapter 1

Domande frequenti

Q1:Qual è la tensione nominale?

A1:La tensione nominale, nota anche come tensione di funzionamento, dipende principalmente dal materiale di isolamento del connettore utilizzato, dalla distanza tra le dimensioni di contatto.Alcuni componenti o dispositivi in tensione inferiore alla loro tensione nominale possono non essere completati alle loro funzioni..

Q.2Come faccio a fare un ordine?

R2: Il processo di ordinazione è semplice: 1) confermare i dettagli del prodotto e ottenere una fattura proforma (PI); 2) effettuare l'acconto come concordato; 3) iniziare la produzione e aggiornarvi sui progressi;4) Pagare il saldo prima della spedizione5) Organizzare la consegna e fornire informazioni di tracciamento.

Q3: Come rintracciare la mia spedizione?

R3: Una volta spedita la merce, vi invieremo il numero di tracciamento e il link della piattaforma logistica.

M25 3+13 Pin Panel Mount Connector Signal And Power IP67 Industrial Plug Socket Adapter 2
