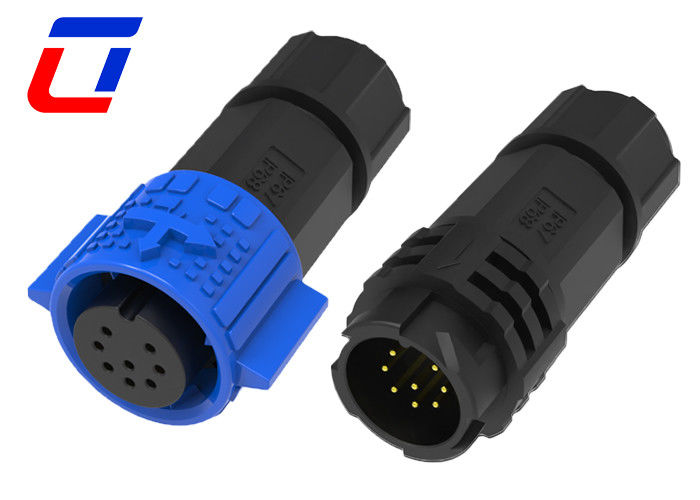

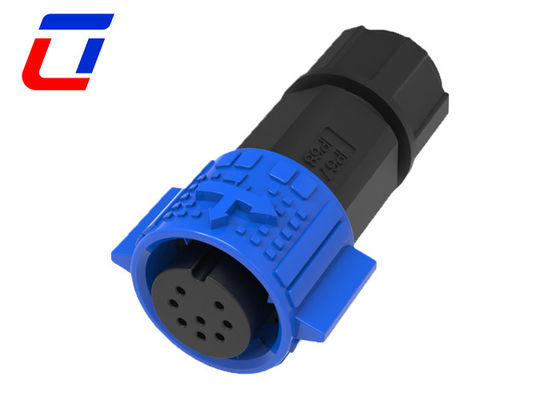

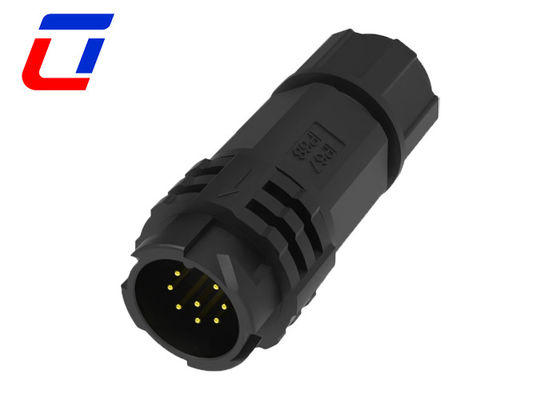

Segnale a 8 pin maschio femmina connettori elettrici impermeabilizzati a chiusura rapida M19
Descrizione rapida
Questo modello di connettori è specializzato per varie applicazioni di segnale/dati, progettazione facile di operazione in sistema di blocco push, basta un secondo per inserire, poi si blocca automaticamente.
In questo modello di connettore, Power & Singal insieme in un unico set di progettazione sta diventando sempre più popolare per molti dispositivi, che risolvono il connettore di potenza e segnale separati utilizzando perfettamente,specialmente per applicazioni a spazio limitato.
L'assemblaggio del cavo disponibile per i connettori multi pin è supportato in Ulinkcon, basta condividere la richiesta del cavo nei dettagli, il servizio personalizzato è disponibile.
Caratteristiche principali
- Sistema di sblocco a spinta e rilascio rapido
- Opzioni multi-core: 2Pin, 3Pin, 4Pin, 5Pin per l'alimentazione
- 3+2Pin,3+3Pin,3+4Pin,3+5Pin,3+9Pin e 2+20Pin per il segnale di potenza combinato
- 6Pin,7Pin,8Pin,9Pin,10Pin,11Pin,12Pin,14Pin,16Pin e 18Pin per il segnale disponibile
- Versione di montaggio sul campo:opzioni sia da filo a filo che da filo a tavola
- Corrente nominale 20A per lunghi periodi di funzionamento
- Servizio di assemblaggio di cavi supportato, benvenuto su misura
- OEM/ODM benvenuti
Industria delle applicazioni
- Luci di crescita
- Applicazione delle comunicazioni
- macchine per la codifica dei prodotti
- codifica dei prodotti di inventario
- sistemi a getto d'inchiostro
- Sistema solare
- attrezzature a getto d'inchiostro industriali
- Apparecchiature elettriche
- Attrezzature di laboratorio di medicina legale e patologia
- Apparecchiature di comunicazione
- Macchine pesanti
| Parametri elettrici |
| NUmber dei polacchi |
8Pin |
| Classificazione attuale |
5A al massimo. |
| Valore nominale della tensione |
300VAC massimo |
| Tensione di durata |
1500VAC @ 60 s. |
| Parametri tecnici |
| Resistenza al contatto |
10 mΩ massimo |
| Struttura isolante |
500 MΩ a 500VDC |
| Temperatura di funzionamento |
-40°C ~ +105°C |
| Classe IP |
IP67 (1m / 30min) quando accoppiato |
| Materiale di muffa |
PA66 |
| Materiale di contatto/terminale |
Rame placcato d'oro |
| Materiale del sigillo |
Acciaio |
| Parametri di funzionamento |
| Valore nominale della tensione |
300VAC massimo |
| Classificazione attuale |
5A massimo |
| Dimensione del filo min OD |
3.0 mm ~ 6.0 mm |
| Dimensione massima del filo |
8.0 mm ~ 10.0 mm |
| Max.Area di sezione trasversale del cavo |
0.5 mm2 ~ 2.5 mm2 |
Sketch di progettazione
Domande frequenti
1D: Lei è una fabbrica o una società commerciale?
R: Siamo una fabbrica. Situata nel Parco Industriale di Ulinkcon, distretto di Bao'an, Shenzhen, Cina
2D: Come si acquistano i vostri prodotti?
R: Devi fare quanto segue:
* Conferma la classifica corrente e il numero di contatti
* Conferma dello stile di assemblaggio
* Conferma della misurazione del cavo.
* Conferma lunghezza e materiale del cavo.
3D: Come posso ottenere i campioni?
R: E' un onore offrirvi dei campioni, e il trasporto deve essere pagato da voi stessi. Potete farmi sapere il vostro numero di corriere e il vostro indirizzo dettagliato, poi posso inviarvi il campione subito.
4D: Quanti materiali potete fornire?
R: Ci sono alcuni materiali diversi dal connettore e dal cavo, di solito usiamo materiale PVC/Nylon per il connettore del prodotto, materiale PVC/gomma/silicone è stato utilizzato nel cavo.Naturalmente possiamo anche secondo i vostri requisiti per scegliere il materiale.
