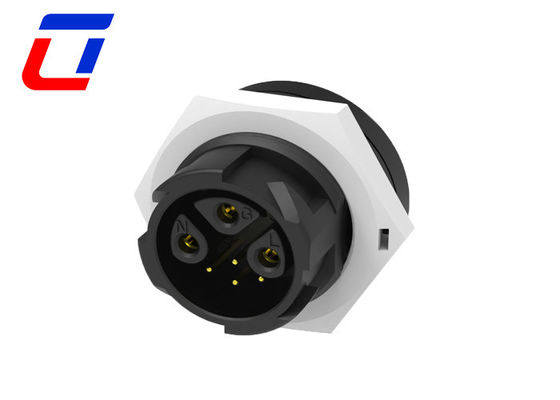

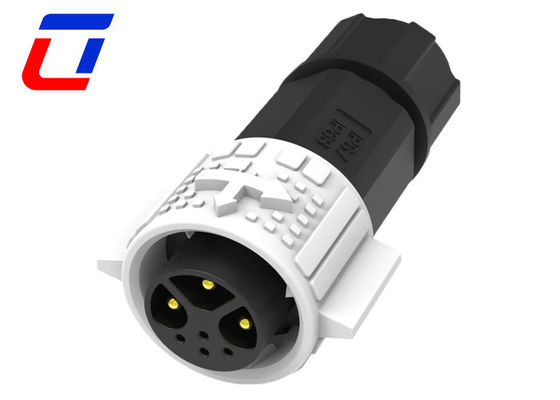

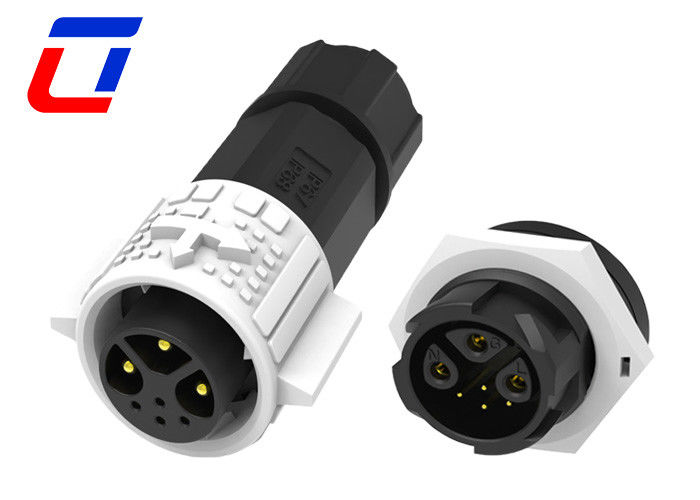

15A Segnale di alimentazione 3+4 Pin Maschio impermeabile 7 Pin Plug Femminile Pannello di montaggio connettore
Caratteristiche principali
- Nome dell' articolo:M19 connettore a cavo impermeabile
- Specificità:Accoppiamento maschio-femmina rettilineo, accoppiamento maschio-femmina a gomito, filo-a-tabella montato davanti, filo-a-tabella montato posteriore, stampaggio ad iniezione integrato
- Via di accoppiamento:Auto bloccaggio
- Numero di pin:2-24 perni
- Collegamento:Disponibile tipo di montaggio e tipo di iniezione
- Sottile:Montaggio anteriore, montaggio posteriore, montaggio PCB
- Classe impermeabile:IP67/ IP68
- Tipo di connettore:Vattone di blocco dell'assemblaggio;saldatura dell'assemblaggio;formaggio ad iniezione con cavo
- Indicatore di filo:1.0-6.0 mm2 (18AWG-10AWG)
- Distanza di cablaggio assemblata: 6,0 mm~16 mm;Formaggio 6,0 mm~16,5 mm
- Durabilità:3000 volte
- Temperatura applicabile:-40°C~105°C
Descrizione rapida
Push Lock 7 Pin Plug 15A Power Signal Waterproof Male Female Connector è specializzato per varie applicazioni combinate di segnali di alimentazione, progettazione facile di funzionamento nel sistema di blocco push,Ho solo bisogno di un secondo per inserire, allora si blocca automaticamente.
Power & Singal insieme in un unico set progettazione sta diventando sempre più popolare per molti dispositivi, che risolvono la potenza e segnale connettore separato utilizzando perfettamente,specialmente per applicazioni a spazio limitato.
L'assemblaggio del cavo disponibile per i connettori multi pin è supportato in Ulinkcon, basta condividere la richiesta del cavo nei dettagli, il servizio personalizzato è disponibile.
| Parametri elettrici |
| NUmber dei polacchi |
connettore impermeabile a 3+4 pin |
| Classificazione attuale |
15+5A al massimo. |
| Valore nominale della tensione |
300VAC max5 |
| Tensione di durata |
1500VAC @ 60 s. |
| Parametri tecnici |
| Resistenza al contatto |
10 mΩ massimo |
| Struttura isolante |
500 MΩ a 500VDC |
| Temperatura di funzionamento |
-40°C ~ +105°C |
| Classe IP |
IP67 (1m / 30min) quando accoppiato |
| Materiale di muffa |
PA66 |
| Materiale di contatto/terminale |
Rame placcato d'oro |
| Materiale del sigillo |
Acciaio |
| Parametri di funzionamento |
| Valore nominale della tensione |
600VAC massimo |
| Classificazione attuale |
15A al massimo |
| Dimensione del filo min OD |
3.0 mm ~ 6.0 mm |
| Dimensione massima del filo |
8.0 mm ~ 10.0 mm |
| Max.Area di sezione trasversale del cavo |
0.5 mm2 ~ 2.5 mm2 |
Sketch di progettazione
Domande frequenti
1D:Come si può garantire la qualità della produzione
Questo?
A: La nostra qualità di produzione segue ISO9001 Abbiamo 20 anni di esperienza di team QC. Abbiamo un rigoroso sistema di controllo della qualità nel nostro processo di produzione.Abbiamo 4 volte ispezione per ogni prodotto finito prima di imballaggio Terza parte in ispezione accettabile.
2D: Come si acquistano i vostri prodotti?
R: Devi fare quanto segue:
* Conferma la classificazione corrente e il numero di contatti
* Conferma dello stile di assemblaggio
* Conferma della misurazione del cavo.
* Conferma lunghezza e materiale del cavo.
3D:Quando spedi il mio ordine?
A:Normalmente 2-3 giorni dopo aver ricevuto il pagamento, ma può essere negoziato in base all'ordine Qty e al programma di produzione.
4D:Posso avere un'etichetta personalizzata?
R: Sì, ovviamente, puoi realizzare la tua etichetta privata e il tuo pacchetto, se hai bisogno di progettare l'imballaggio, abbiamo anche un designer professionale per servirti.
