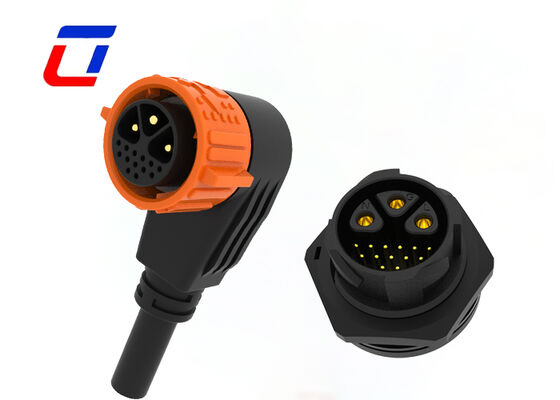

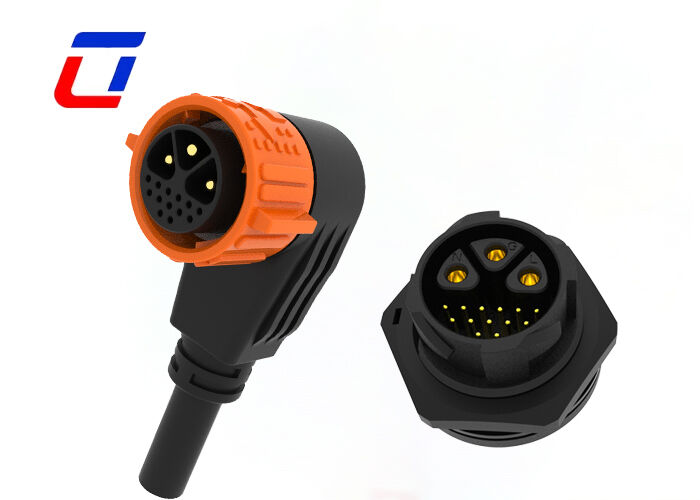

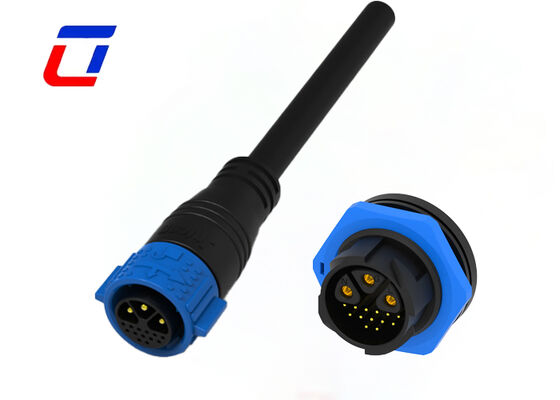

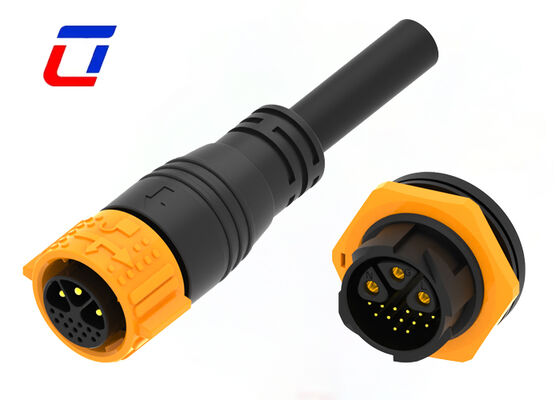

Name: Connettore maschio femmina M25 multipin 3+13 pin PA66 impermeabile 300V con blocco a pressione
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Casa Prodotti Connettore impermeabile del LED

Connettore maschio femmina M25 multipin 3+13 pin PA66 impermeabile 300V con blocco a pressione

Dettagli:

Luogo di origine:	Cina
Marca:	Ulinkcon
Certificazione:	CE/Rohs/TUV/UL
Numero di modello:	M25

Termini di pagamento e spedizione:

Quantità di ordine minimo:	Negoziazione
Prezzo:	Negoziabile
Imballaggi particolari:	scatola
Tempi di consegna:	Da 5 a 8 giorni lavorativi
Termini di pagamento:	T/T,D/A,D/P,,L/C
Capacità di alimentazione:	100000 coppie al mese

Contatto

Descrizione di prodotto dettagliata

Numero di pin:	3+13PIN	Attuale:	15A+5A
Grado di resistenza alla fiamma:	UL94-V0	Intervallo di temperatura:	-40℃~+105℃
Materiale dell'alloggiamento:	PA66	materiale di contatto:	Ottone placcato oro
Evidenziare:	Connettore M25 impermeabile con blocco a pressione , Connettore maschio femmina multipin PA66 , Collegamento LED impermeabile a 300 V

Connettore Maschio Femmina M25 Multi Pin 3+13 Pin PA66 Impermeabile 300V Push Lock Connector

Caratteristiche Principali

Sistema di sgancio rapido a pressione
Opzioni multicore: 2 pin, 3 pin, 4 pin, 5 pin, 3+2 pin, 3+3 pin, 3+9 pin, 3+13 pin e 2+20 pin
Versione per assemblaggio sul campo: opzioni sia filo-filo che filo-scheda
Corrente nominale 20A per lavoro prolungato
Servizio di assemblaggio cavi supportato, benvenuti a personalizzare
OEM/ODM benvenuti

Dettagli rapidi di 16 pinConnettore Maschio Femmina

Design a partizione 3+13 pin per trasmissione isolata: Adottando una struttura a partizione scientifica a 3+13 pin, i canali di alimentazione e i canali di segnale sono fisicamente isolati senza diafonia. 3 pin di alimentazione dedicati forniscono un'alimentazione principale stabile, mentre 13 pin di segnale ad alta densità supportano la trasmissione parallela di più segnali di controllo, dati del sensore e comandi di comunicazione. Il design integrato multicanale semplifica il cablaggio di apparecchiature complesse e risolve il problema delle interfacce insufficienti per dispositivi multisegnale.
Alta tensione di tenuta 300V per sicurezza a bassa tensione: Classificato a 300V con un margine di sicurezza elettrica sufficiente, il connettore è perfettamente adatto a varie condizioni di lavoro industriali e civili a bassa tensione. La spaziatura ottimizzata dell'isolamento dei pin previene efficacemente il creepage, le perdite elettriche e i rischi di guasto. Mantiene un'elettrificazione stabile a lungo termine e garantisce la doppia sicurezza dell'alimentazione e della trasmissione del segnale.
Alloggiamento industriale in PA66 modificato: Stampato a iniezione integrale con materiale nylon PA66 modificato di alta qualità, l'alloggiamento presenta elevata rigidità, forte tenacità ed eccellente resistenza alla compressione e agli urti. Con ritardanza di fiamma UL94 V0, isolamento superiore, resistenza alla temperatura, resistenza all'invecchiamento e resistenza all'olio, si adatta ad ambienti interni ed esterni difficili e offre una lunga durata.
Protezione impermeabile e antipolvere completamente sigillata: Dotato di anello di tenuta integrato ad alta elasticità e struttura a pressione a incastro ben aderente, il connettore forma una barriera protettiva completamente chiusa dopo l'accoppiamento. Blocca efficacemente l'intrusione di pioggia, umidità, polvere e olio, evitando ossidazione dei contatti, connessioni scadenti e guasti da cortocircuito per un funzionamento stabile in tutte le condizioni atmosferiche in scenari umidi, polverosi ed esterni.
Struttura a pressione anti-vibrazione senza attrezzi: Caratterizzato da un design professionale a pressione autobloccante senza filettatura, i connettori maschio e femmina possono essere bloccati automaticamente con una semplice pressione per una connessione stretta e stabile. Ottimizzato per le vibrazioni delle apparecchiature e la trazione esterna, è anti-allentamento e anti-caduta. Il design a pressione per il rilascio consente un rapido assemblaggio e smontaggio manuale senza attrezzi, migliorando notevolmente l'efficienza di produzione e manutenzione.
Connettori maschio e femmina universali abbinati: Fornito con set completi maschio e femmina per estensione cavi flessibile, trasferimento apparecchiature ed espansione linee. Adottando la specifica industriale standard M25, è altamente compatibile con accessori di accoppiamento mainstream sul mercato, facile da sostituire e ampiamente applicabile per l'accoppiamento integrato di varie apparecchiature elettriche multisegnale a bassa tensione.

Settori di applicazione

Applicazione Comunicazioni
macchine per codifica prodotti
codifica prodotti inventario
sistemi a getto d'inchiostro
Sistema Solare
apparecchiature industriali a getto d'inchiostro
Apparecchiature elettriche
Apparecchiature forensi e patologiche di laboratorio
Apparecchiature di comunicazione
Macchinari pesanti

Caratteristiche del tipo di prodotto
Sistema di connettori	Da cavo a scheda
Sigillabile	Sì
Connettore e terminali di contatto a	Filo e cavo
Tipo di connettore circolare	Spina, Presa
Tipo di guscio	Guscio in plastica
Tipo di prodotto	Kit connettore
Caratteristiche di configurazione
Numero di posizioni	3+13
Numero di posizioni segnale	13
Contatti precaricati	Sì
Caratteristiche elettriche
Tensione operativa (VAC)	300V max.
Tensione operativa (VDC)	300V max.
Caratteristiche del corpo
Materiale del guscio	PA66
Tipo di materiale isolante del connettore circolare	Termoplastico a basso rischio di incendio
Sigillato ermeticamente	Sì
Stile di ingresso	Laterale
Tipo di protezione ambientale	Sigillato con elastomero, Sigillato ermeticamente
Materiale O-ring	Sigillato con elastomero, Sigillato ermeticamente
Protezione ambientale	Sì
Caratteristiche del contatto
Corrente nominale del contatto (max) (A).	15A max.
Tipo di contatto del connettore circolare	Pin-presa
Attacco meccanico
Tipo di montaggio del connettore	Montaggio su cavo (a sbalzo)
Tipo di allineamento accoppiamento	Con chiave
Ritenzione accoppiamento	Con
Dimensioni
Dimensioni del filo (AWG)	20AWG, 18AWG, 16AWG,14AWG,
Condizioni d'uso
Intervallo di temperatura operativa (°C)	-40 ~105°C
Livello di tenuta all'acqua IP	IP67
Livello di tenuta alla polvere IP	6
Standard industriali
Valutazione di infiammabilità UL	UL 94V-0

Maggiori dettagli tecnici

Connettore maschio femmina M25 multipin 3+13 pin PA66 impermeabile 300V con blocco a pressione

FAQ

D1: Qual è la tensione nominale?

R1: La tensione nominale, nota anche come tensione operativa, dipende principalmente dal materiale isolante del connettore utilizzato e dalla spaziatura tra le dimensioni dei contatti. Alcuni componenti o dispositivi con tensione inferiore alla tensione nominale potrebbero non essere in grado di svolgere completamente le loro funzioni.

D2: Come si effettua un ordine? Qual è il processo?

R2: Il processo d'ordine è semplice: 1) Confermare i dettagli del prodotto e ottenere una fattura proforma (PI); 2) Effettuare il pagamento anticipato come concordato; 3) Iniziamo la produzione e vi aggiorniamo sui progressi; 4) Pagare il saldo prima della spedizione; 5) Organizzare la consegna e fornire le informazioni di tracciamento.

D3: Posso avere un'etichetta personalizzata?

R3: Sì, certo, potete creare la vostra etichetta privata e il vostro imballaggio, se avete bisogno di progettare l'imballaggio, abbiamo anche un designer professionista al vostro servizio.
