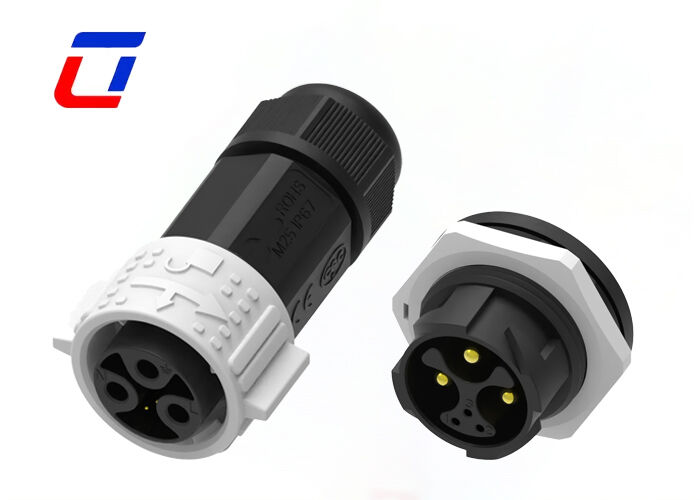

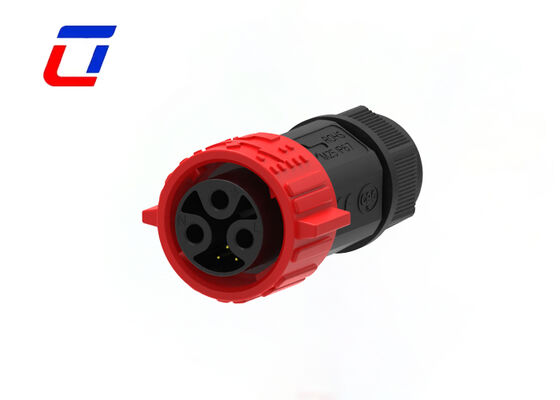

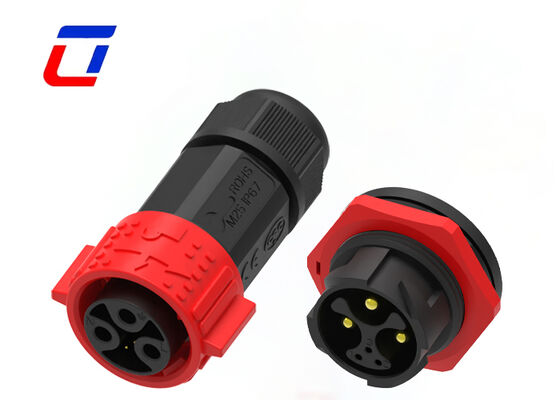

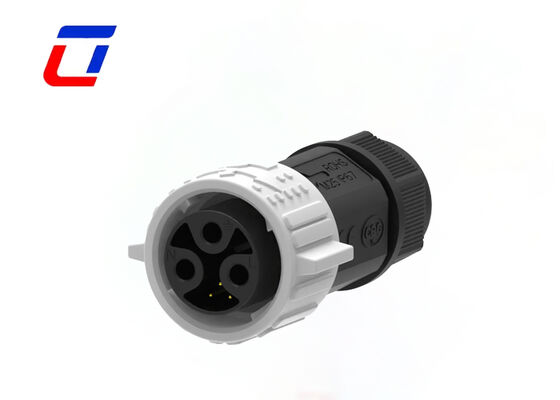

Name: Connettori circolari multi pin M25 15A+5A 3+3 pin a bloccaggio rapido da filo a scheda
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Casa Prodotti Multi Pin Connectors Waterproof

Connettori circolari multi pin M25 15A+5A 3+3 pin a bloccaggio rapido da filo a scheda

Dettagli:

Luogo di origine:	Shenzen, Cina
Marca:	Ulinkcon
Certificazione:	CE/Rohs/TUV/UL
Numero di modello:	M25

Termini di pagamento e spedizione:

Quantità di ordine minimo:	Negoziazione
Prezzo:	Negoziabile
Imballaggi particolari:	scatola
Tempi di consegna:	Da 5 a 8 giorni lavorativi
Termini di pagamento:	T/T,D/A,D/P,,L/C
Capacità di alimentazione:	100000 coppie al mese

Contatto

Descrizione di prodotto dettagliata

Numero di pin:	3+3 pin	Attuale:	15A+5A
Materiale:	Nylon	Intervallo di temperatura:	-40℃~+105℃
Tipo:	Presa maschio femmina	Grado di resistenza alla fiamma:	UL94-V0
Evidenziare:	Connettore circolare multi pin M25 15A+5A , Connettore a bloccaggio rapido da filo a scheda a 3+3 pin , Connettori multi pin impermeabili con bloccaggio rapido

M25 15A+5A connettori circolari multi-pin 3+3 pin a blocco rapido

Caratteristiche principali

Sistema di sblocco a spinta e rilascio rapido
Opzioni multi-core: 2Pin, 3Pin, 4Pin, 5Pin, 3+2Pin, 3+3Pin, 3+9Pin, 3+13Pin e 2+20Pin
Versione di assemblaggio sul campo: opzioni sia da filo a filo che da filo a tavola
Corrente nominale 20A per lunghi periodi di funzionamento
Servizio di assemblaggio di cavi supportato, benvenuto su misura
OEM/ODM benvenuti

Visualizzazione del prodotto

Progettazione di partizioni 3+3 pin per potenza e segnale isolatiIl connettore adotta una precisa struttura di partizione a 3+3 pin, che consente di isolare completamente i canali di alimentazione e segnale.mentre altri 3 pin indipendenti sono per la trasmissione del segnale debole 5ALa progettazione a doppio circuito elimina la crosstalk elettromagnetica e la distorsione del segnale, consentendo un'alimentazione sincrona e stabile e la trasmissione del segnale per le apparecchiature integrate.
Connessione integrata professionale da cavo a tavola: dotato di struttura standard "wire-to-board", con un'estremità che collega i cavi e l'altra che si inserisce direttamente nella scheda dei circuiti dell'apparecchiatura senza adattatori aggiuntivi.Può essere installato fisso sulla scheda di controllo principale, semplificando notevolmente il cablaggio interno delle apparecchiature, risparmiando spazio di installazione e rendendo l'assemblaggio delle apparecchiature più compatto e standardizzato per dispositivi di controllo elettronici intelligenti.
Indicatore di doppia corrente per una corrispondenza accurata delle condizioni: progettato con specifiche di doppio carico differenziate, il canale di alimentazione principale sopporta in modo stabile una corrente nominale di 15A per l'alimentazione dell'apparecchiatura centrale,e il canale del segnale si adatta a 5A bassa corrente trasmissione di corrente debole per i segnali del sensore e comandi di controlloIl progetto di manovrazione ragionevole evita il surriscaldamento, l'attenuazione del segnale e il disturbo della corrente, garantendo un funzionamento ultra-stabile.
Struttura a chiusura rapida senza filo: dotato di una struttura di bloccaggio automatico a blocco rapido senza utensili aggiornata, può essere bloccato automaticamente con una semplice spinta con una connessione stretta e resistente agli urti.La struttura anti-allentamento e anti-caduta resiste alle vibrazioni dell'apparecchiatura e alla trazione esternaLa progettazione press-to-release supporta un rapido montaggio e smontaggio manuale, migliorando notevolmente l'efficienza della produzione di massa e della manutenzione.
Specifica universale standard M25: adozione di una dimensione circolare standard industriale M25 con spaziamento ragionevole tra le pin e distanza di isolamento sufficiente.La struttura standardizzata è altamente compatibile con i principali accessori di abbinamento M25 sul mercato per una facile sostituzioneLa grande cavità fornisce eccellenti prestazioni di dissipazione del calore con un basso aumento della temperatura durante il funzionamento a lungo termine.
Alloggiamento ignifugo e isolante di grado industriale: un'iniezione in un solo pezzo stampata con plastica di ingegneria resistente alle fiamme, la custodia presenta eccellenti prestazioni di isolamento per prevenire perdite elettriche e cortocircuiti.Ha un' eccezionale resistenza all' invecchiamento, resistenza alle temperature e resistenza agli urti, adattandosi a un funzionamento continuo a lungo termine e a condizioni di lavoro a alta temperatura chiuse all'interno di apparecchiature con prestazioni di servizio stabili.

Specifiche tecniche

Sistema di connettori	Cable-to-Cable/Board
di larghezza superiore a 20 mm	- Sì, sì.
Connettore e terminali di contatto	Cavi e fili
Tipo di connettore circolare	Collegamento, contenitore
Tipo di conchiglia	Conchiglie di plastica
Tipo di prodotto	Kit di connettori
Numero di posizioni	3+3
Numero di posizioni del segnale	3
Contatti precaricati	- Sì, sì.
Tensione di funzionamento (VAC)	600V al massimo.
Tensione di funzionamento (VDC)	600V al massimo.
Materiale della conchiglia	PA66
Tipo di materiale isolante per il connettore circolare	Termoplastici a basso rischio di incendio
Sigillato ermeticamente	- Sì, sì.
Stile di entrata	Lato
Tipo di protezione ambientale	Elastomero sigillato, sigillato ermeticamente
Materiale per anelli O	Elastomero sigillato, sigillato ermeticamente
Protezione dell'ambiente	- Sì, sì.
Corrente di contatto nominale (max) (A)	20A al massimo.
Tipo di contatto del connettore circolare	Sottile a pin
Tipo di montaggio del connettore	Montaggio del cavo (appeso libero)
Tipo di allineamento di accoppiamento	Con chiavetta
Ritenzione dell'accoppiamento	Con
Dimensione del filo (AWG)	20AWG, 18AWG, 16AWG, 14AWG
Intervallo di temperatura di funzionamento (°C)	-40 ~ 105°C
Livello di tenuta idrica IP	Protezione IP67
Livello di tenuta della polvere IP	6
Indice di infiammabilità UL	UL 94V-0

Industria delle applicazioni

Applicazione delle comunicazioni
Macchine per la codifica dei prodotti
Codifica dei prodotti di inventario
Sistemi a getto d'inchiostro
Sistema solare
Apparecchiature per il getto d'inchiostro industriali
Apparecchiature elettriche
Attrezzature di laboratorio di medicina legale e patologia
Apparecchiature di comunicazione
Macchine pesanti

Dimensione della produzione

Dettagli tecnici

Domande frequenti

Cos'è la tensione nominale?

La tensione nominale, nota anche come tensione di funzionamento, dipende principalmente dal materiale di isolamento del connettore utilizzato e dalla distanza tra le dimensioni dei contatti.Alcuni componenti o dispositivi potrebbero non funzionare correttamente se funzionano sotto la loro tensione nominale.

Qual e' il valore di corrente?

Corrente nominale, nota anche come corrente di funzionamento. Quando funzionano al di sotto della corrente nominale con la tensione corretta, i connettori generalmente funzionano correttamente.considerazioni termiche assicurano che il connettore soddisfi i requisiti di corrente nominale, poiché il flusso di corrente genera calore a causa della resistenza del conduttore e della resistenza al contatto.

Come si garantisce la qualità del prodotto?

Implementiamo un rigoroso controllo della qualità durante tutto il processo produttivo: ispezione delle materie prime, test in linea e ispezione finale dei campioni.Tutti i prodotti sono dotati di una garanzia di 12 mesi contro i difetti di fabbricazione.
