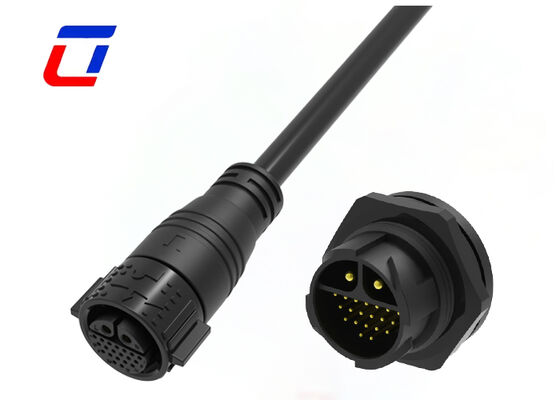

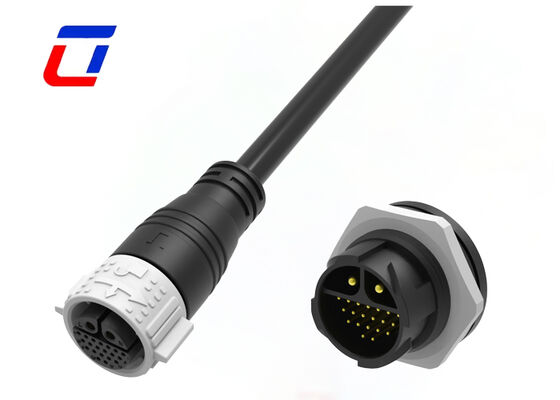

Name: Connettore di alimentazione e segnale M25 a 2+20 pin 20A+5A, connettore impermeabile multipin IP67
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Casa Prodotti Incavo impermeabile della spina

Connettore di alimentazione e segnale M25 a 2+20 pin 20A+5A, connettore impermeabile multipin IP67

Dettagli:

Luogo di origine:	Cina
Marca:	Ulinkcon
Certificazione:	CE/Rohs/TUV/UL
Numero di modello:	M25

Termini di pagamento e spedizione:

Quantità di ordine minimo:	Negoziazione
Prezzo:	Negoziabile
Imballaggi particolari:	scatola
Tempi di consegna:	Da 5 a 8 giorni lavorativi
Termini di pagamento:	T/T,D/A,D/P,,L/C
Capacità di alimentazione:	100000 coppie al mese

Contatto

Descrizione di prodotto dettagliata

Intervallo di temperatura:	-40℃~+105℃	Valutazione di impermeabilità:	IP67
Numero di pin:	Connettore impermeabile a 22 pin	materiale di contatto:	Ottone placcato oro
Voltaggio:	300 V	Grado di resistenza alla fiamma:	UL94-V0
Evidenziare:	Connettore impermeabile M25 20A+5A , Connettore multipolare IP67 , Connettore maschio-femmina impermeabile

Connettori impermeabili M25 20A+5A con 2+20 pin per alimentazione e segnale, IP67

Panoramica del prodotto

Connettori multipli M25 con 2+20 pin per segnale e alimentazione, impermeabili, 300 Volt, da filo a scheda

Caratteristiche principali

Design diviso 2+20 pin per trasmissione isolata di alimentazione e segnale: Adozione di un layout integrato professionale a 2+20 pin, 2 pin per carichi pesanti supportano alimentazione ad alta corrente da 20A, mentre 20 pin densi trasmettono segnali di controllo a bassa potenza da 5A in modo indipendente. Realizza la trasmissione sincrona di alimentazione e segnali multicanale con un unico connettore, eliminando completamente la diafonia elettromagnetica tra il circuito di alimentazione e i segnali di precisione per evitare distorsioni del segnale e garantire un cablaggio integrato stabile.
Doppia corrente nominale per un'accurata adattabilità alle condizioni di lavoro: Caratterizzato da un design differenziato a doppio carico, il circuito di alimentazione principale supporta alta corrente da 20A per l'alimentazione delle apparecchiature principali, e il circuito del segnale si adatta a bassa corrente da 5A per la trasmissione di sensori e dati. L'abbinamento mirato della corrente previene il surriscaldamento da sovraccarico, l'attenuazione del segnale e le fluttuazioni di corrente, soddisfacendo le doppie esigenze di alimentazione ad alta potenza e trasmissione di segnali ad alta precisione in scenari industriali complessi.
Protezione impermeabile e antipolvere IP67 completa: Dotato di una struttura di tenuta integrata multistrato e tecnologia di accoppiamento a pressione ermetica, il connettore completamente chiuso raggiunge il grado di protezione IP67. Resiste efficacemente all'immersione in acqua, all'erosione da pioggia, all'accumulo di polvere, alla condensazione di umidità e alla corrosione da olio, proteggendo i contatti multipin interni dall'ossidazione, dai cortocircuiti e dai guasti di connessione per un funzionamento stabile in tutte le condizioni atmosferiche.
Struttura autobloccante a pressione senza attrezzi, resistente alle vibrazioni: Adozione di un sistema autobloccante a pressione senza filettatura, i terminali maschio e femmina si bloccano automaticamente con una semplice pressione, con prestazioni anti-allentamento e anti-caduta, resistendo a vibrazioni e trazioni esterne. Il design a pressione per lo sgancio consente un rapido assemblaggio e smontaggio manuale senza attrezzi, migliorando l'efficienza del cablaggio e della manutenzione e supportando frequenti collegamenti a lungo termine.
Integrazione multipin ad alta densità semplifica il cablaggio: 20 canali di segnale indipendenti supportano la trasmissione parallela di più gruppi di comandi, dati di sensori e segnali di raggruppamento. Sostituisce più connettori ordinari monofunzione, riduce le porte delle apparecchiature e la complessità del cablaggio, abbassa il tasso di guasto dei circuiti e si adatta perfettamente al cablaggio integrato di apparecchiature di automazione, display intelligenti e sistemi di controllo elettrico.
Alloggiamento industriale ignifugo e resistente agli agenti atmosferici: Stampato a iniezione in un unico pezzo con plastica tecnica ignifuga ad alta resistenza, l'alloggiamento presenta eccellente isolamento, elevata tenacità e resistenza agli urti. Con eccezionale resistenza alla flessione, alla temperatura e all'invecchiamento UV, previene rischi di dispersione elettrica e cortocircuiti e mantiene una struttura stabile senza deformazioni o crepe durante l'uso a lungo termine in interni ed esterni.

Settori di applicazione

Apparecchiature di comunicazione
Macchine codificatrici e sistemi a getto d'inchiostro
Sistemi solari
Apparecchiature per l'energia elettrica
Apparecchiature forensi e patologiche di laboratorio
Macchinari pesanti
Apparecchiature industriali a getto d'inchiostro

Specifiche tecniche

Parametri elettrici

Numero di poli	Connettore da 22 pin da filo a scheda
Corrente nominale	20A +5A
Tensione nominale	300VAC max
Tensione di tenuta	2500VAC @ 60 s

Parametri tecnici

Resistenza di contatto	10 mΩ max
Struttura di isolamento	500 MΩ a 500VDC
Temperatura operativa	-40°C ~ +105°C
Classe IP	IP67 (1m / 30min)
Materiale stampo	PA66
Materiale contatto/terminale	Ottone placcato oro
Materiale guarnizione	Silicone

Parametri operativi

Tensione nominale	600VAC max
Corrente nominale	40A max
Diametro esterno minimo del filo	6.5mm ~ 10mm
Diametro esterno massimo del filo	10.5mm ~ 18mm
Area massima della sezione trasversale del cavo	0.5mm² ~ 6.0mm²

Configurazione del prodotto

Dimensioni del prodotto

Dettagli tecnici

Domande frequenti

Cos'è la tensione nominale?

La tensione nominale, nota anche come tensione operativa, dipende dal materiale isolante del connettore utilizzato e dalla spaziatura tra le dimensioni dei contatti. Alcuni componenti o dispositivi potrebbero non funzionare correttamente al di sotto della loro tensione nominale.

Posso avere un'etichetta personalizzata?

Sì, certo, puoi creare la tua etichetta privata e il tuo imballaggio, se hai bisogno di progettare l'imballaggio, abbiamo anche un designer professionista al tuo servizio.

Come traccio la mia spedizione?

Una volta spedita la merce, forniamo numeri di tracciamento e link alla piattaforma logistica. Puoi tracciare lo stato in tempo reale online o contattare il nostro team per aggiornamenti.
