Name: Connettore Presa Spina M19 3+3 Pin 15+5A Push Lock Multi Pin Impermeabile
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Casa Prodotti Incavo impermeabile della spina

Connettore Presa Spina M19 3+3 Pin 15+5A Push Lock Multi Pin Impermeabile

Dettagli:

Luogo di origine:	Cina
Marca:	Ulinkcon
Certificazione:	CE/Rohs/TUV/UL
Numero di modello:	M19

Termini di pagamento e spedizione:

Quantità di ordine minimo:	Negoziazione
Prezzo:	Negoziabile
Imballaggi particolari:	scatola
Tempi di consegna:	Da 5 a 8 giorni lavorativi
Termini di pagamento:	T/T,D/A,D/P,,L/C
Capacità di alimentazione:	100000 coppie al mese

Contatto

Descrizione di prodotto dettagliata

Numero di pin:	3+3PIN	Valutazione di impermeabilità:	IP67
Attuale:	15A+5A	Intervallo di temperatura:	-40℃~+105℃
Grado di resistenza alla fiamma:	UL94-V0	materiale di contatto:	Ottone placcato oro
Evidenziare:	Connettore a spina impermeabile M19 , Presa push lock a 3+3 pin , Connettore multipin da 15+5A

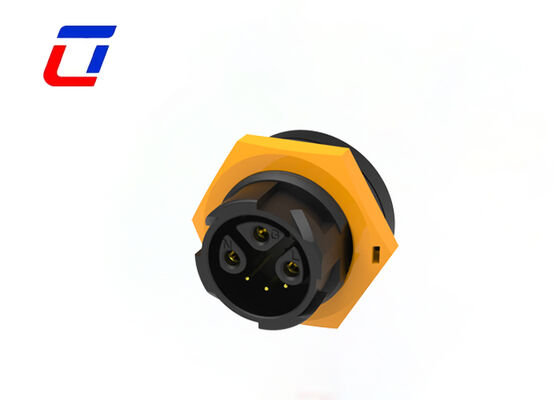

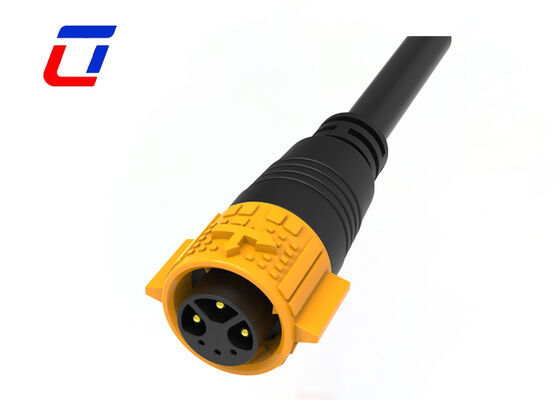

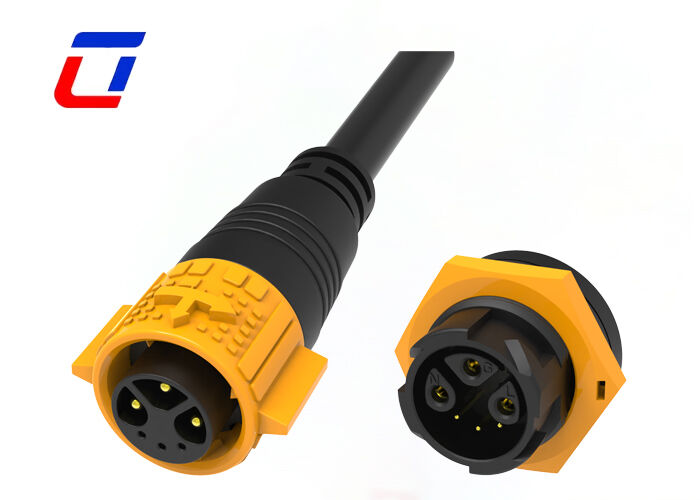

Connettore Spina Presa M19 3+3 Pin 300V 15+5A Push Lock Multi Pin Impermeabile

Panoramica del Prodotto

Il connettore spina e presa impermeabile push-lock M19 3+3Pin di Ulinkcon presenta un layout professionale a 3+3 pin, che integra alimentazione ad alta corrente da 15A e trasmissione di segnale a bassa tensione da 5A. Adottando una struttura push-lock senza attrezzi e un accoppiamento standard spina-presa maschio-femmina, ottiene un'alimentazione stabile e un funzionamento a doppio segnale con eccellenti prestazioni impermeabili. È un connettore versatile ed economico per illuminazione esterna, controllo intelligente e apparecchiature esterne di medie e piccole dimensioni.

Layout Dual-Function 3+3 Pin:Il design bilanciato a 3+3 pin realizza la trasmissione indipendente di alimentazione e segnale. 3 pin supportano l'alimentazione ad alta corrente da 15A per il carico principale dell'apparecchiatura, mentre gli altri 3 pin gestiscono la trasmissione di segnale a bassa tensione da 5A per dati di controllo, sensori e comunicazione. Integra doppie funzioni in un unico connettore per semplificare la struttura di cablaggio in loco.
Stabilità Carico Graduato 15A+5A:Circuiti a corrente forte e debole fisicamente separati evitano interferenze elettromagnetiche e crosstalk di corrente. Impedisce efficacemente sfarfallio, disordine del segnale e alimentazione instabile. Il design a corrente graduata corrisponde alle condizioni operative delle apparecchiature convenzionali con bassa perdita di potenza e sicurezza operativa a lungo termine.
Struttura Push-Lock & Spina-Presa Standard:Il design di auto-bloccaggio a pressione senza attrezzi aggiornato consente un innesto e uno sblocco fluidi con un effetto di bloccaggio più saldo rispetto ai tradizionali fermagli a scatto. L'accoppiamento standard spina-presa maschio e femmina garantisce alta compatibilità e allineamento preciso. La struttura antivibrazione e anti-allentamento garantisce una connessione continua durante il funzionamento dell'apparecchiatura.
Impermeabilità per Tutte le Condizioni Atmosferiche e Durata Industriale:Le guarnizioni di tenuta ad alta elasticità integrate formano una cavità completamente chiusa per resistere a pioggia, umidità, polvere e sabbia per applicazioni esterne in tutte le condizioni atmosferiche. Il materiale industriale resistente ai raggi UV, alle temperature e all'invecchiamento garantisce un'eccellente resistenza agli agenti atmosferici, perfettamente adatto per progetti di ingegneria esterni a lungo termine.

Caratteristiche Principali

Sistema di sgancio rapido push-lock per una facile installazione
Molteplici configurazioni core: 2Pin, 3Pin, 4Pin, 5Pin per Alimentazione
Opzioni combinate alimentazione/segnale: 3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin, 2+20Pin
Opzioni solo segnale: 6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin, 18Pin
Versioni per assemblaggio sul campo: opzioni filo-filo e filo-scheda
Corrente nominale di 20A per funzionamento continuo
Servizio di assemblaggio cavi e supporto OEM/ODM disponibili

Specifiche Tecniche

Caratteristiche del Tipo di Prodotto	Filo-Filo, Sigillabile, Guscio in Plastica, Kit Connettore
Caratteristiche della Configurazione	3+3 Pin (3 alimentazione, 3 segnale), Contatti Precaricati
Caratteristiche Elettriche	600V AC/DC max tensione operativa, 15A +5A max corrente di contatto
Caratteristiche del Corpo	Materiale Guscio PA66, Termoplastico a Basso Rischio di Incendio, Grado IP67
Caratteristiche dei Contatti	Tipo di Contatto Pin-Presa
Attacco Meccanico	Montaggio su Cavo, Allineamento a Chiave, Ritenzione di Accoppiamento
Dimensioni	Dimensione Filo: 20AWG, 18AWG, 16AWG, 14AWG
Condizioni d'Uso	Temperatura Operativa: -40°C a 105°C, Tenuta Acqua/Polvere IP67
Standard Industriali	Classificazione di Infiammabilità UL 94V-0

Settori di Applicazione

Apparecchiature di Comunicazione
Macchine per Codifica Prodotti
Sistemi di Codifica Prodotti in Inventario
Sistemi a Getto d'Inchiostro
Sistemi di Energia Solare
Apparecchiature Industriali a Getto d'Inchiostro
Apparecchiature Elettriche
Apparecchiature Forensi e Patologiche di Laboratorio
Macchinari Pesanti

Dimensioni di Produzione

Dettagli Tecnici

Domande Frequenti

D1: Qual è la tensione nominale?

R1: La tensione nominale, nota anche come tensione operativa, dipende principalmente dal materiale isolante del connettore utilizzato e dalla spaziatura tra le dimensioni dei contatti. Alcuni componenti o dispositivi potrebbero non funzionare correttamente se operati al di sotto della loro tensione nominale.

D2: Chi è responsabile dello sdoganamento? Fornite i documenti necessari?

R2: Forniamo documenti completi per lo sdoganamento, tra cui fattura commerciale, lista di imballaggio, polizza di carico e rapporti di certificazione. Le spese e i dazi doganali sono a carico dell'acquirente secondo i termini EXW/FOB. Possiamo assistere nella preparazione dei documenti secondo necessità.

D3: Come garantite la qualità del prodotto?
R3: Implementiamo un rigoroso controllo di qualità durante tutto il processo di produzione: ispezione delle materie prime, test in linea e ispezione finale a campione. Tutti i prodotti sono coperti da una garanzia di 12 mesi contro i difetti di fabbricazione.
