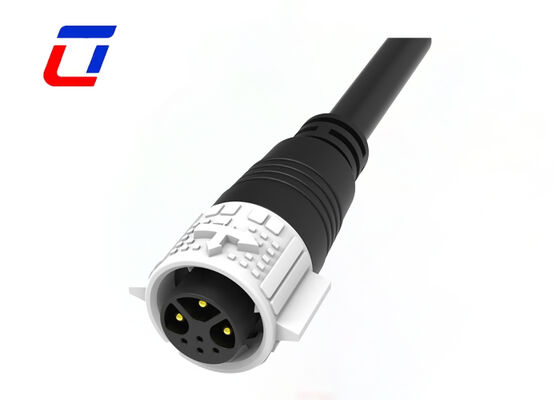

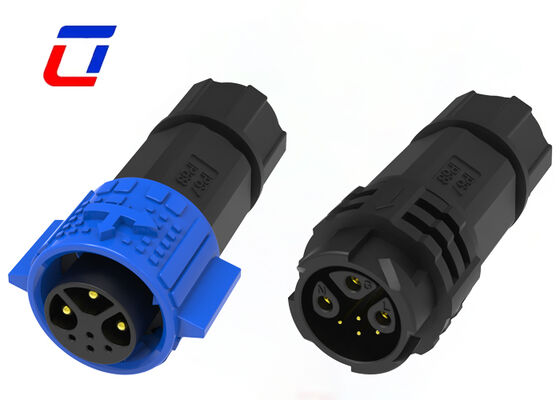

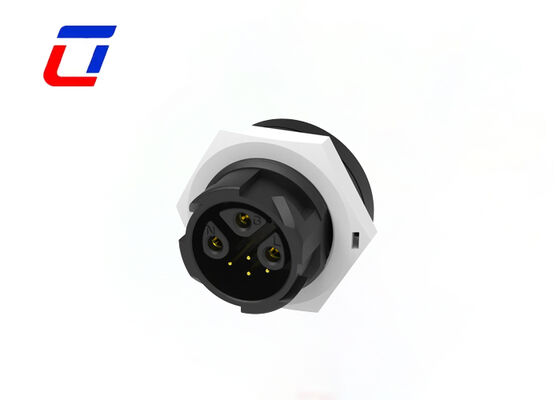

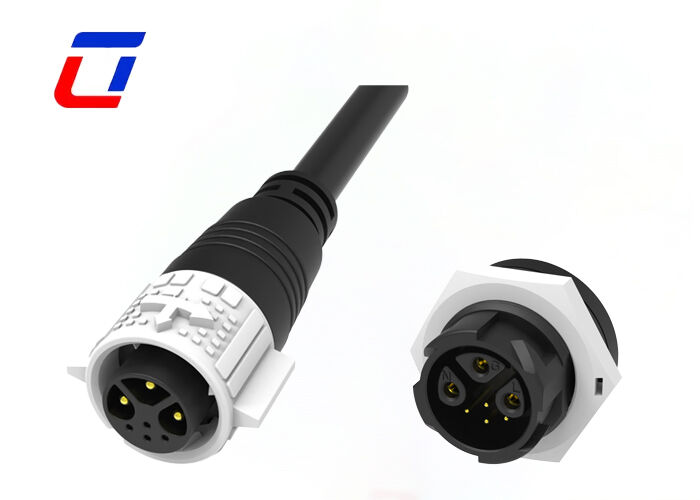

Name: Connettori impermeabili multipolari 15A+5A 3+4 pin M19 Push Lock da cavo a scheda
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Price: Negoziabile USD
Availability: InStock

Casa Prodotti Multi Pin Connectors Waterproof

Connettori impermeabili multipolari 15A+5A 3+4 pin M19 Push Lock da cavo a scheda

Dettagli:

Luogo di origine:	Cina
Marca:	Ulinkcon
Certificazione:	CE/Rohs/TUV/UL
Numero di modello:	M19

Termini di pagamento e spedizione:

Quantità di ordine minimo:	Negoziazione
Prezzo:	Negoziabile
Imballaggi particolari:	1. Sacchetto di plastica; 2. Cartone; 3. Secondo i requisiti del cliente
Tempi di consegna:	3~6 giorni lavorativi
Termini di pagamento:	T/T, D/P, L/C, D/A, Western Union
Capacità di alimentazione:	100000 paia mensili

Contatto

Descrizione di prodotto dettagliata

SPILLO:	3+4Pin	Valutazione attuale:	15+5A
Tensione nominale:	300 V	Materiale:	PA66
Livello di protezione:	IP67	Grado di resistenza alla fiamma:	UL94-V0
Evidenziare:	Connettore multipolare impermeabile 15A , Connettore M19 push lock da 5A , Connettore da cavo a scheda a 3+4 pin

Connettori Multipolari Impermeabili 15A+5A 3+4 Pin M19 Push Lock da Cavo a Scheda

Panoramica del Prodotto

Connettore Impermeabile da Esterno M19 3+4 Pin IP67 Connettore Impermeabile da Cavo a Scheda

Breve Descrizione

Layout Separato Alimentazione e Segnale 3+4 Pin:La configurazione ottimizzata a 3+4 pin raggiunge l'integrazione di doppia funzionalità. 3 pin supportano l'alimentazione principale ad alta potenza da 15A per il funzionamento del carico dell'apparecchiatura, mentre 4 pin indipendenti gestiscono la trasmissione del segnale dati multicanale da 5A. Realizza l'aggancio di alimentazione e segnale in un unico pezzo e semplifica notevolmente il layout del cablaggio a bordo.
Doppia Corrente Nominale per Funzionamento a Carico Graduato:Il design a doppia corrente di 15A per l'alimentazione e 5A per il segnale evita conflitti di corrente tra elettricità forte e debole. Previene efficacemente l'uscita di potenza instabile e il disordine del segnale causati dall'impatto della corrente, garantendo un funzionamento continuo sicuro e a lungo termine delle apparecchiature intelligenti.
Struttura Precisa Cavo-Scheda:Adotta un design di aggancio standard cavo-scheda per l'installazione diretta su schede PCB. Lo stampaggio integrato del cavo e il posizionamento preciso dei terminali sulla scheda garantiscono un assemblaggio compatto e salvaspazio, perfettamente adatto alla produzione automatizzata e al cablaggio interno di apparecchiature modulari.
Connessione Push-Lock Facile da Usare:Il meccanismo di blocco automatico a pressione aggiornato consente un innesto e uno sgancio rapidi senza attrezzi. Funzionamento più fluido rispetto ai tradizionali agganci a scatto, migliora l'efficienza per l'assemblaggio di massa e la manutenzione quotidiana. Lo stato bloccato rimane saldo contro vibrazioni e leggere tensioni senza disconnessione.
Impermeabile, Antipolvere e Anti-Interferenza:Le guarnizioni di tenuta ad alta elasticità integrate forniscono un'eccellente protezione per tutte le condizioni atmosferiche contro pioggia, umidità e polvere. L'isolamento fisico tra i circuiti di alimentazione e segnale scherma le interferenze elettromagnetiche, evitando efficacemente sfarfallii, ritardi del segnale e perdite di dati.
Resistenza agli Agenti Atmosferici Industriali e Ampia Applicazione:L'alloggiamento isolante e resistente agli agenti atmosferici ad alta resistenza, più i pin conduttivi ispessiti, garantiscono resistenza ai raggi UV, resistenza alla temperatura e resistenza all'abrasione. Ampiamente applicato nell'illuminazione a LED intelligente per esterni, nei controller industriali, nei moduli di sicurezza e nei dispositivi di supporto per le nuove energie, con rigorosi test di fabbrica e capacità di fornitura di massa stabile.

Caratteristiche Principali

Sistema di sgancio rapido push lock
Opzioni multicore: 2 pin, 3 pin, 4 pin, 5 pin per alimentazione
3+2 pin, 3+3 pin, 3+4 pin, 3+5 pin, 3+9 pin e 2+20 pin per combinazione alimentazione-segnale
6 pin, 7 pin, 8 pin, 9 pin, 10 pin, 11 pin, 12 pin, 14 pin, 16 pin e 18 pin per segnale disponibili
Versione per assemblaggio sul campo: opzioni sia da cavo a cavo che da cavo a scheda
Corrente nominale 20A per lavoro prolungato
Servizio di assemblaggio cavi supportato
OEM/ODM benvenuti

Specifiche Tecniche

Parametri Elettrici
Numero di Poli	3+4 Pin
Corrente Nominale	20A max.
Tensione Nominale	300VAC max
Tensione di Durata	1500VAC @ 60 s.
Parametri Tecnici
Resistenza di Contatto	10 mΩ max
Struttura di Isolamento	500 MΩ a 500VDC
Temperatura Operativa	-40°C ~ +105°C
Classe IP	IP67 (1m / 30min) quando accoppiato
Materiale Stampo	PA66
Materiale Contatto/Terminale	Ottone Placcato Oro
Materiale Guarnizione	Silicone

Settori di Applicazione

Luci di Crescita
Applicazione Comunicazioni
Macchine per codifica prodotti
Codifica prodotti di magazzino
Sistemi a getto d'inchiostro
Sistema Solare
Apparecchiature a getto d'inchiostro industriali
Apparecchiature per l'energia elettrica
Apparecchiature forensi e patologiche di laboratorio
Apparecchiature di comunicazione
Macchinari pesanti

Parametri Operativi

Tensione Nominale	600VAC max
Corrente Nominale	20A max
Diametro Esterno Minimo Filo	3.0mm ~ 6.0mm
Diametro Esterno Massimo Filo	8.0mm ~ 10.0mm
Area Massima Sezione Trasversale Cavo	0.5mm² ~ 2.5mm²

Schizzo di Progettazione
