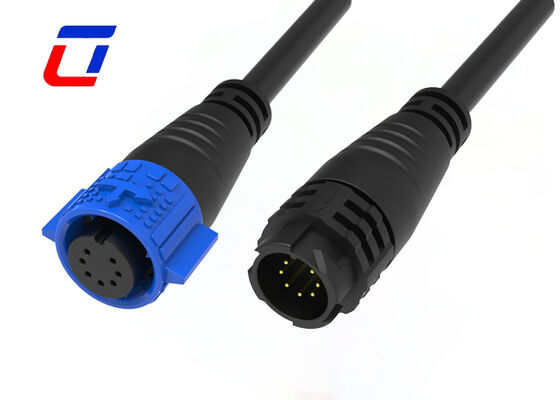

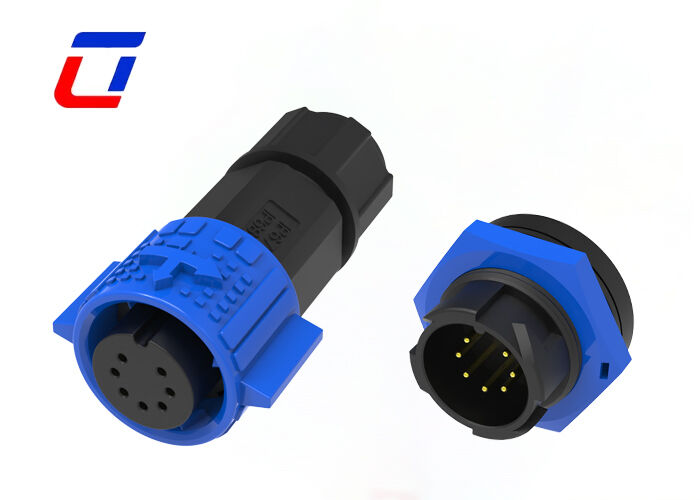

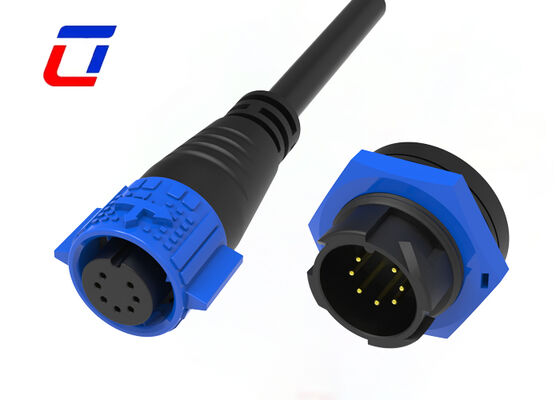

Name: Connettore impermeabile M19 in plastica da 300V 5A a 7 pin, maschio femmina, cavo dati per connettore per scheda
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Casa Prodotti Connettore impermeabile del LED

Connettore impermeabile M19 in plastica da 300V 5A a 7 pin, maschio femmina, cavo dati per connettore per scheda

Dettagli:

Luogo di origine:	Shenzen, Cina
Marca:	Ulinkcon
Certificazione:	CE/Rohs/TUV/UL
Numero di modello:	M19

Termini di pagamento e spedizione:

Quantità di ordine minimo:	Negoziazione
Prezzo:	Negoziabile
Imballaggi particolari:	1. Sacchetto di plastica; 2. Cartone; 3. Secondo i requisiti del cliente
Tempi di consegna:	3~6 giorni lavorativi
Termini di pagamento:	T/T, D/P, L/C, D/A, Western Union,
Capacità di alimentazione:	100000 paia mensili

Contatto

Descrizione di prodotto dettagliata

Nome:	Connettore dati a 7 pin	Tensione nominale:	300 V
Valutazione attuale:	5A	Tipo di connettore:	cavo da imbarcare
Materiale:	Nylon e ottone placcato oro	Colore:	Blu
Evidenziare:	Connettore impermeabile da 300V 5A , Connettore per cavo M19 a 7 pin , Connettore impermeabile per scheda dati

300V 5A 7 pin connettore impermeabile M19 di plastica maschio femmina filo dati per il connettore di bordo

Descrizione rapida

Ulinkcon M19 7Pin connettore a filo impermeabile è progettato professionalmente per la trasmissione del segnale di dati a bassa tensione.adotta una struttura di attracco maschile e femminile interamente in plastica con caratteristiche di connessione del segnale leggere e preciseA differenza dei connettori di alimentazione ad alta corrente, si concentra sull'aggancio del segnale tra i cavi esterni dell'apparecchiatura e le schede madri interne, fornendo una resistenza idraulica affidabile,connessione antipolvere e ad alta precisione per il controllo industriale e per dispositivi intelligenti per esterni.

Trasmissione del segnale di precisione a 7 pin:Il layout a 7 pin è appositamente progettato per la trasmissione di segnali a bassa tensione multicanale senza pin di alimentazione ridondanti.L'accurata spaziatura tra gli spilli garantisce la raccolta e la trasmissione stabili delle istruzioni dell'apparecchiatura e del feedback dei dati, realizzando l'uscita sincrona multi-segnale e semplificando la disposizione interna del cablaggio.
Resistenza ad alta tensione di 300 V e carico stabile di 5 ACon un'eccellente resistenza alla tensione di isolamento di 300 V e una corrente nominale di 5 A, soddisfa perfettamente i requisiti di funzionamento dei circuiti di segnale a bassa tensione e dei circuiti di alimentazione ausiliari.Previene efficacemente i guasti ad alta tensione, perdite elettriche e cortocircuito, garantendo un funzionamento sicuro a lungo termine delle apparecchiature.
Progettazione professionale del collegamento da cavo a bordo:Adotta la struttura standard di filo-a-tabella maschile e femminile, supportando il cablaggio dei cavi da un lato e la saldatura/connessione della scheda PCB dall'altro lato.Si adatta perfettamente con l'integrazione della scheda principale dell'attrezzatura, adatto per l'assemblaggio automatico e il cablaggio modulare con elevata precisione di montaggio.
Corpo di isolamento leggero in tutto di plastica:Fabbricato in plastica isolante ad alta resistenza senza parti metalliche esposte, con isolamento e resistenza alla tensione superiori.anti-collizione e anti-deformazione, ideale per installazioni integrate e spazi di lavoro ristretti.
Efficaci prestazioni impermeabili e impermeabili alla polvereEquipaggiato con guarnizioni ad alta elasticità per un'attaccatura stretta, blocca efficacemente la polvere, gli spruzzi d'acqua e l'intrusione di umidità.protezione dei circuiti interni ed esterni delle apparecchiature da un cattivo contatto e dalla disconnessione del segnale causata dall'umidità e dall'accumulo di polvere.
Bloccaggio anti-disconnessione e anti-vibrazioneLa struttura di posizionamento maschio-femmina a prova di fallo impedisce l'inserimento inverso e errato.mantenere una conduzione continua e stabile del segnale durante il funzionamento dell'apparecchiatura.
Ampia compatibilità e rigoroso controllo della qualità in fabbrica: ampiamente utilizzati in dispositivi intelligenti all'aperto, strumenti industriali, apparecchiature di illuminazione mini LED, sensori di sicurezza e moduli domestici intelligenti.continuità, prestazioni impermeabili e durata della spina, supportando una produzione di massa stabile e ordini personalizzati.

Caratteristiche principali

Sistema di sblocco a spinta e rilascio rapido
Opzioni multi-core: 2Pin, 3Pin, 4Pin, 5Pin per l'alimentazione
3+2Pin,3+3Pin,3+4Pin,3+5Pin,3+9Pin e 2+20Pin per il segnale di potenza combinato
6Pin,7Pin,8Pin,9Pin,10Pin,11Pin,12Pin,14Pin,16Pin e 18Pin per il segnale disponibile
Versione di montaggio sul campo:opzioni sia da filo a filo che da filo a tavola
Corrente nominale 5A per lunghi periodi di funzionamento
Servizio di assemblaggio di cavi supportato, benvenuto su misura
OEM/ODM benvenuti

Industria delle applicazioni

Luci di crescita
Applicazione delle comunicazioni
macchine per la codifica dei prodotti
codifica dei prodotti di inventario
sistemi a getto d'inchiostro
Sistema solare
attrezzature a getto d'inchiostro industriali
Apparecchiature elettriche
Attrezzature di laboratorio di medicina legale e patologia
Apparecchiature di comunicazione
Macchine pesanti

Parametri elettrici
NUmber dei polacchi	7Pin
Classificazione attuale	5A al massimo.
Valore nominale della tensione	300VAC massimo
Tensione di durata	1500VAC @ 60 s.

Parametri tecnici
Resistenza al contatto	10 mΩ massimo
Struttura isolante	500 MΩ a 500VDC
Temperatura di funzionamento	-40°C ~ +105°C
Classe IP	IP67 (1m / 30min) quando accoppiato
Materiale di muffa	PA66
Materiale di contatto/terminale	Rame placcato d'oro
Materiale del sigillo	Acciaio

Parametri di funzionamento
Valore nominale della tensione	300VAC massimo
Classificazione attuale	5A massimo
Dimensione del filo min OD	3.0 mm ~ 6.0 mm
Dimensione massima del filo	8.0 mm ~ 10.0 mm
Max.Area di sezione trasversale del cavo	0.5 mm²~ 2,5 mm²

Sketch di progettazione

Domande frequenti

1D: Lei è una fabbrica o una società commerciale?
R: Siamo una fabbrica. Situata nel Parco Industriale di Ulinkcon, distretto di Bao'an, Shenzhen, Cina

2D: Come si acquistano i vostri prodotti?
R: Devi fare quanto segue:
* Conferma la classifica corrente e il numero di contatti
* Conferma dello stile di assemblaggio
* Conferma della misurazione del cavo.
* Conferma lunghezza e materiale del cavo.

3. Q: Come si garantisce la qualità del prodotto?

R: Implementiamo un rigoroso controllo della qualità durante tutto il processo di produzione: ispezione delle materie prime, test in linea e ispezione finale dei campioni.Tutti i prodotti sono dotati di una garanzia di 12 mesi contro i difetti di fabbricazione.

4D: Quanti materiali potete fornire?
R: Ci sono alcuni materiali diversi dal connettore e dal cavo, di solito usiamo materiale PVC/Nylon per il connettore del prodotto, materiale PVC/gomma/silicone è stato utilizzato nel cavo.Naturalmente possiamo anche secondo i vostri requisiti per scegliere il materiale.
