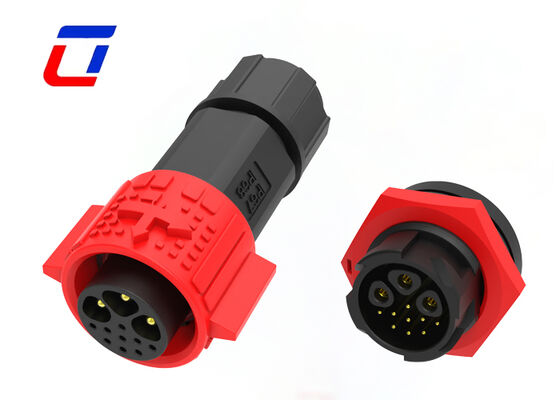

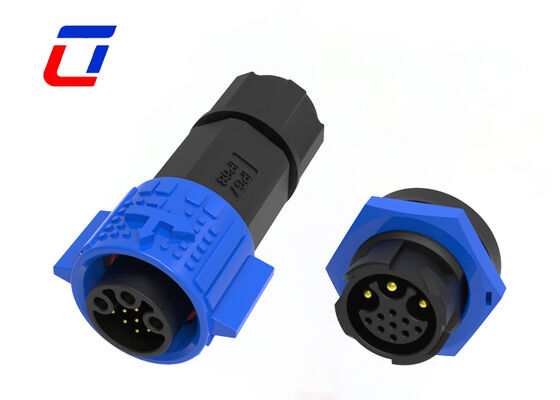

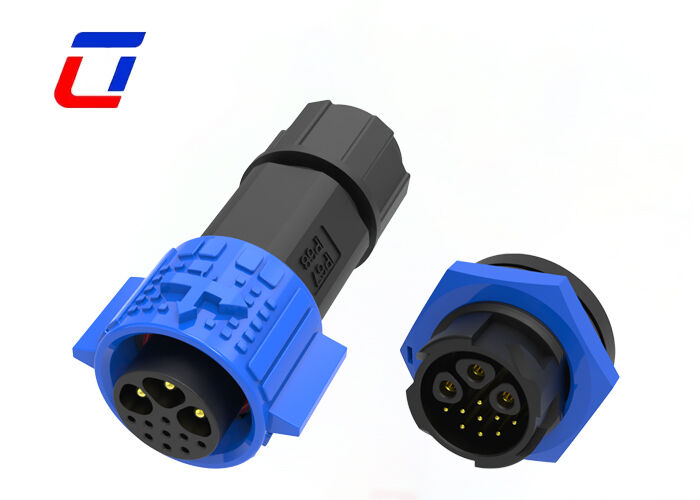

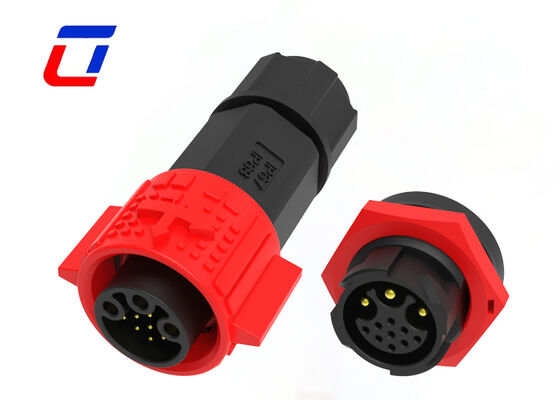

Name: IP67 15A+5A M19 Multi Pin Waterproof Connector 3+9 Pin Power Data Connector Outdoor
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Price: Negoziabile USD
Availability: InStock

Casa Prodotti Multi Pin Connectors Waterproof

IP67 15A+5A M19 Multi Pin Waterproof Connector 3+9 Pin Power Data Connector Outdoor

Dettagli:

Luogo di origine:	Shenzen, Cina
Marca:	Ulinkcon
Certificazione:	CE/Rohs/TUV/UL
Numero di modello:	M19

Termini di pagamento e spedizione:

Quantità di ordine minimo:	Negoziazione
Prezzo:	Negoziabile
Imballaggi particolari:	scatola
Tempi di consegna:	Da 5 a 8 giorni lavorativi
Termini di pagamento:	T/t, d/a, d/p, l/c
Capacità di alimentazione:	100000 coppie al mese

Contatto

Descrizione di prodotto dettagliata

Numero di pin:	12(3+9)Perni	Attuale:	Alimentazione 15 A + segnale 5 A
Voltaggio:	300 V	Intervallo di temperatura:	-40℃~+105℃
Materiale:	Ottone placcato oro	Grado di resistenza alla fiamma:	UL94-V0
Evidenziare:	connettore multi pin impermeabile IP67 , 15A+5A M19 connettore dati di potenza , connettore impermeabile esterno a 3+9 pin

Connettore Impermeabile M19 Multi Pin IP67 15A+5A 3+9 Pin Power Data per Esterni

Connettore a sgancio rapido M19 3+9 Pin Impermeabile 300V

Il connettore impermeabile per esterni Ulinkcon M19 3+9 Pin presenta un esclusivo design a partizioni per l'integrazione di alimentazione e dati. Combina alimentazione ad alta corrente da 15A e trasmissione di segnali dati stabili da 5A in un unico connettore. Con grado di protezione impermeabile IP67 standard, soddisfa perfettamente le doppie esigenze di alimentazione e trasmissione del segnale per apparecchiature intelligenti per esterni, progetti di illuminazione e dispositivi di controllo industriale, fungendo da soluzione di connessione composita all-in-one.

Design Integrato Alimentazione e Dati 3+9 Pin:Adozione dell'esclusivo layout a 3+9 pin per la trasmissione separata di alimentazione e segnale. 3 pin supportano alimentazione ad alta potenza da 15A, mentre 9 pin gestiscono segnali dati a bassa tensione da 5A. L'isolamento fisico dei circuiti evita la diafonia, sostituendo il cablaggio tradizionale a doppio connettore e semplificando notevolmente la struttura del cablaggio in loco.
Doppia Corrente Nominale per un Adattamento Preciso del Carico:Dotato di uscita di alimentazione principale da 15A e trasmissione di segnale ausiliario da 5A, che corrisponde sia ai requisiti di alimentazione delle apparecchiature ad alta potenza che ai requisiti di controllo del segnale a bassa tensione. Garantisce il funzionamento sincrono e stabile dell'alimentazione dell'apparecchiatura e del feedback dei dati, prevenendo efficacemente sovraccarichi e guasti a bassa tensione.
Protezione Esterna Standard IP67:Costruito con una struttura di tenuta di precisione integrata e guarnizioni impermeabili ad alta elasticità per ottenere prestazioni impermeabili e antipolvere IP67. Resiste a schizzi di pioggia, accumulo di polvere, condensa di umidità ed erosione da differenze di temperatura, garantendo un funzionamento affidabile in tutte le condizioni atmosferiche in ambienti esterni convenzionali e difficili.
Trasmissione Anti-Interferenza e Senza Perdite:Il cablaggio a partizione indipendente separa i circuiti di alimentazione dai circuiti dati, eliminando le interferenze elettromagnetiche causate da correnti elevate. Evita efficacemente ritardi del segnale, perdita di dati e sfarfallio delle apparecchiature, garantendo una trasmissione accurata e stabile dei dati di controllo e dei segnali di feedback.
Installazione Rapida Senza Attrezzi:Adozione della classica struttura autobloccante senza filettatura della serie M19. Collegare e bloccare istantaneamente senza attrezzi, risparmiando tempo di installazione e manutenzione per operazioni all'aperto e in alta quota. Il design di bloccaggio rinforzato è antivibrazione e anti-allentamento per una connessione stabile a lungo termine.

Caratteristiche Principali

Sistema di sgancio rapido a pressione per un facile utilizzo
Molteplici configurazioni di pin: 2 pin, 3 pin, 4 pin, 5 pin per alimentazione
Combinazioni alimentazione-segnale: 3+2 pin, 3+3 pin, 3+4 pin, 3+5 pin, 3+9 pin e 2+20 pin
Opzioni solo segnale: 6 pin, 7 pin, 8 pin, 9 pin, 10 pin, 11 pin, 12 pin, 14 pin, 16 pin e 18 pin
Versioni per assemblaggio sul campo disponibili: opzioni filo-filo e filo-scheda
Corrente nominale di 20A per funzionamento a lungo termine
Servizi di assemblaggio cavi supportati con opzioni di personalizzazione
Servizi OEM/ODM benvenuti

Specifiche Tecniche

Sistema di Connettori	Filo-Scheda
Sigillabile	Sì
Connettore e Contatti Terminano a	Filo e Cavo
Tipo di Connettore Circolare	Spina, Presa
Materiale del Guscio	PA66
Numero di Poli	3+9
Corrente Nominale	15A+5A max
Tensione Nominale	600VAC max
Tensione di Durata	2500VAC @ 60 s
Intervallo di Temperatura Operativa	-40°C a 105°C
Grado di Protezione IP	IP67
Grado di Durata	250-251 cicli
Grado di Infiammabilità UL	UL 94V-0

Settori di Applicazione

Apparecchiature di comunicazione
Macchine per codifica prodotti e sistemi a getto d'inchiostro
Apparecchiature per codifica prodotti di magazzino
Apparecchiature industriali a getto d'inchiostro
Sistemi di energia solare
Apparecchiature per energia elettrica
Apparecchiature forensi e patologiche di laboratorio
Macchinari pesanti

Dimensioni di Produzione

Dettagli Tecnici

Domande Frequenti

Cos'è la tensione nominale?

La tensione nominale, nota anche come tensione operativa, dipende principalmente dal materiale isolante del connettore e dalla spaziatura tra i punti di contatto. Alcuni componenti o dispositivi potrebbero non funzionare correttamente se utilizzati al di sotto delle loro specifiche di tensione nominale.

Siete una fabbrica o una società commerciale?

Siamo una fabbrica. Situata nel Parco Industriale Ulinkcon, Distretto di Bao'an, Shenzhen, Cina

I vostri prodotti sono certificati? Quali certificazioni avete?

Tutti i nostri prodotti sono certificati RoHS, CE e altri standard internazionali. Certificazioni specifiche (ad es. FCC, UL) possono essere fornite su richiesta in base al mercato di destinazione.
