Name: PA66 3 pin 20A connettore per cavi stampati connettore impermeabile M19 per nuove energie
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Casa Prodotti connettore di cavo impermeabile

PA66 3 pin 20A connettore per cavi stampati connettore impermeabile M19 per nuove energie

Dettagli:

Luogo di origine:	Cina
Marca:	Ulinkcon
Certificazione:	CE/Rohs/TUV/UL
Numero di modello:	M19

Termini di pagamento e spedizione:

Quantità di ordine minimo:	Negoziazione
Prezzo:	Negoziabile
Imballaggi particolari:	1. Sacchetto di plastica; 2. Cartone; 3. Secondo i requisiti del cliente
Tempi di consegna:	3~6 giorni lavorativi
Termini di pagamento:	T/T, D/P, L/C, D/A, Western Union,
Capacità di alimentazione:	100000 paia mensili

Contatto

Descrizione di prodotto dettagliata

Valutazione attuale:	20A per alimentazione	Materiale:	PA66 e Ottone stagnato
Tensione nominale:	300 V	Grado di resistenza alla fiamma:	UL94-V0
Tipo:	Cavi a fili	Temperatura:	-40~105°C
Colore:	Nero, bianco, giallo, rosso	Campi di industria:	Automazione industriale; Nuova energia; Apparecchiature di alimentazione
Evidenziare:	PA66 connettore a cavo impermeabile a 3 pin , Collegamento M19 modellato 20A , connettore idraulico esterno per nuove energie

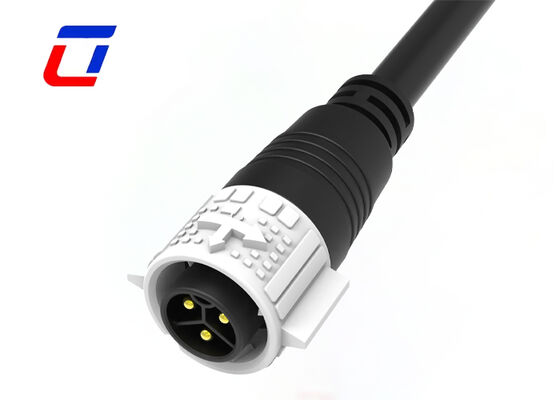

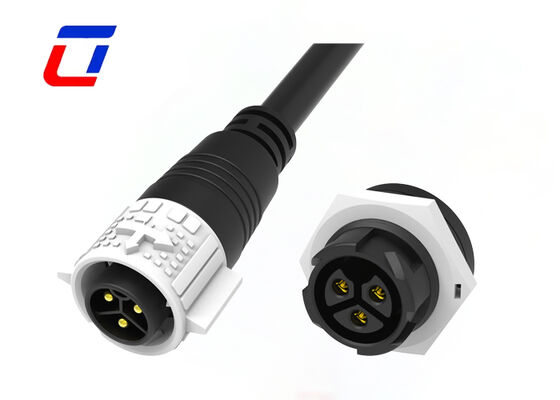

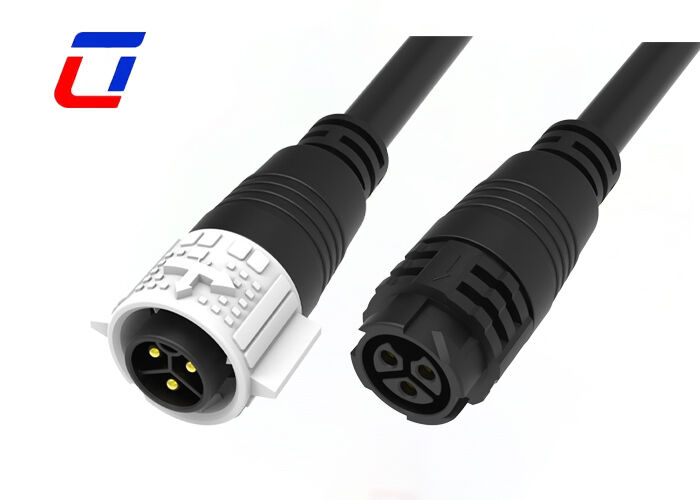

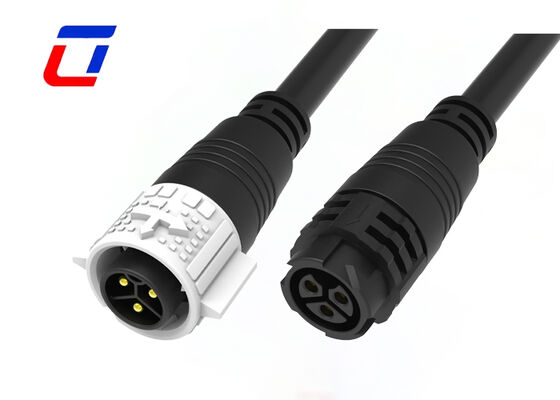

Connettore impermeabile M19 per esterno con connettore per cavo stampato PA66 a 3 pin 20A

Panoramica del prodotto

Il connettore impermeabile per cavo stampato Ulinkcon M19 3Pin 20A è realizzato in materiale PA66 ignifugo modificato. Ottimizzato per l'alimentazione ad alta corrente anziché per la trasmissione di dati, è appositamente progettato per nuove apparecchiature energetiche esterne come i sistemi di accumulo dell'energia fotovoltaica, caratterizzati da bloccaggio rapido, resistenza alle alte temperature e ritardante di fiamma per scenari di connessione di alimentazione industriale.

Alimentatore ad alta corrente da 20 A: Design esclusivo del pin di alimentazione pura a 3 core senza struttura del segnale ridondante, che supporta una trasmissione stabile ad alta potenza da 20 A. È caratterizzato da una bassa caduta di tensione e dall'assenza di riscaldamento durante il funzionamento con carico a lungo termine, evitando efficacemente i rischi di sovraccarico e soddisfacendo le richieste di alimentazione continua dei nuovi dispositivi energetici.
Custodia in PA66 modificata ignifuga: Adotta nylon PA66 industriale aggiornato con grado ignifugo UL-V0. Resiste a temperature estreme da -30 ℃ a 125 ℃, presenta un'elevata resistenza agli urti, resistenza ai raggi UV e prestazioni anti-invecchiamento, mantenendo prestazioni strutturali stabili in condizioni di lavoro difficili all'aperto con nuove energie.
IP68 a livello completo impermeabile e antipolvere: Il processo di sigillatura integrato dello stampaggio a iniezione con guarnizioni in gomma multistrato raggiunge il grado di impermeabilità e antipolvere IP68. Resiste alla pioggia battente, alla nebbia umida e all'immersione in acqua a lungo termine, garantendo un funzionamento stabile in tutte le condizioni atmosferiche per le nuove apparecchiature energetiche all'aperto.
Blocco anti-spina e a prova di vibrazioni:La struttura a bloccaggio rapido senza filettatura consente una rapida installazione plug-and-play. Il design della chiave infallibile integrato impedisce l'inserimento inverso ed errato. La struttura di bloccaggio rinforzata garantisce una connessione salda senza allentamenti o interruzioni di corrente in caso di vibrazioni e condizioni esterne irregolari.
Prestazioni conduttive di elevata purezza: I perni in ottone nichelato ad alta purezza addensato offrono un'eccellente conduttività, resistenza all'ossidazione e alla corrosione. Ottimizzato per scenari di carico ad alta corrente, mantiene prestazioni stabili senza surriscaldamento durante il funzionamento a lungo termine a pieno carico con una lunga durata.
Nuovo Scenario Energetico e Qualità Certificata: Ampiamente applicabile per lo stoccaggio di energia fotovoltaica, apparecchiature di supporto per la ricarica di nuova energia all'aperto, impianti di alimentazione industriale e altro ancora. Rigorosamente testato per ritardanza di fiamma, ciclo termico, impermeabilità e resistenza al sovraccarico. Conforme agli standard CE e ROHS, supporta ordini di ingegneria di massa e produzione personalizzata.

Caratteristiche principali

Nome dell'articolo:Connettore cavo impermeabile M19
Specifiche:Accoppiamento maschio-femmina dritto, accoppiamento maschio-femmina a gomito, cavo-scheda frontale, cavo-scheda posteriore, stampaggio ad iniezione integrato
Modo di accoppiamento:Autobloccante
Numero di pin:2-22 pin
Tappo:Tipo di assemblaggio e tipo di iniezione disponibili
PRESA:Montaggio anteriore, montaggio posteriore, montaggio su PCB
Grado impermeabile:IP67/IP68
Tipo di connettore:Vite di bloccaggio del montaggio; Saldatura di assemblaggio; Stampaggio ad iniezione con cavo
Calibro del filo:1,0-6,0 mm² (18 AWG-10 AWG)
Gamma di cablaggio assemblato:6,0 mm~16 mm; Modanatura 6,0 mm~16,5 mm
Durabilità:3000 volte
Temperatura applicabile:-40℃~105℃

Specifiche tecniche

Parametri Elettrici

Numero di poli	3 perni
Valutazione attuale	20A massimo
Valutazione della tensione	300 VCA massimo
Voltaggio di durabilità	1500 V CA a 60 s.

Parametri tecnici

Resistenza di contatto	10 mΩ massimo
Struttura isolante	500 MΩ a 500 VCC
Temperatura operativa	-40°C ~ +105°C
Classe IP	IP67 (1m/30min) se accoppiato
Materiale dello stampo	PA66
Materiale contatto/terminale	Ottone placcato oro
Materiale della guarnizione	Silicone

Parametri operativi

Valutazione della tensione	600 VCA massimo
Valutazione attuale	15A massimo
Dimensione minima del filo OD	3,0 mm~6,0 mm
Diametro massimo del filo OD	8,0 mm~10,0 mm
Area della sezione trasversale massima del cavo	0,5 mm² ~ 2,5 mm²

Schizzo di progettazione

Domande frequenti

Quali metodi di spedizione offrite? Quanto tempo è il tempo di consegna?

Forniamo molteplici opzioni di spedizione: 1) Corriere (DHL/UPS/FedEx): 3-7 giorni lavorativi per pacchi di piccole dimensioni; 2) Trasporto aereo: 7-15 giorni lavorativi; 3) Trasporto marittimo: 20-45 giorni lavorativi. I tempi di consegna variano in base alla destinazione e al metodo di spedizione.

Quanti materiali potete fornire?

Esistono materiali diversi tra connettore e cavo, solitamente utilizziamo materiale in PVC/nylon per il connettore del prodotto, nel cavo è stato utilizzato materiale in PVC/gomma/silicone. Naturalmente possiamo anche scegliere il materiale in base alle vostre esigenze.

Qual è la tensione nominale?

Tensione nominale nota anche come tensione operativa, che dipende principalmente dal materiale isolante del connettore utilizzato e dalla distanza tra le dimensioni del contatto. Alcuni componenti o dispositivi con una tensione inferiore a quella nominale potrebbero non essere completati con le loro funzioni.
