Name: 15A+5A M19 3+4 Pin IP67 connettori 300V
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Casa Prodotti connettore impermeabile ip67

15A+5A M19 3+4 Pin IP67 connettori 300V

Dettagli:

Luogo di origine:	Cina
Marca:	Ulinkcon
Certificazione:	CE/Rohs/TUV/UL
Numero di modello:	M19

Termini di pagamento e spedizione:

Quantità di ordine minimo:	Negoziazione
Prezzo:	Negoziabile
Imballaggi particolari:	1. Sacchetto di plastica; 2. Cartone; 3. Secondo i requisiti del cliente
Tempi di consegna:	3~6 giorni lavorativi
Termini di pagamento:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Capacità di alimentazione:	100000 paia mensili

Contatto

Descrizione di prodotto dettagliata

SPILLO:	3+4Pin	Tensione nominale:	300 V
Valutazione attuale:	15+5A	Tipo di connettore:	Connettore rapido
Materiale:	Nylon	Valutazione ignifuga:	UL94-V0
Evidenziare:	15A 5A M19 connettore impermeabile , connettore a filo IP67 a 3+4 pin , Connettore di alimentazione e segnale impermeabile 300V

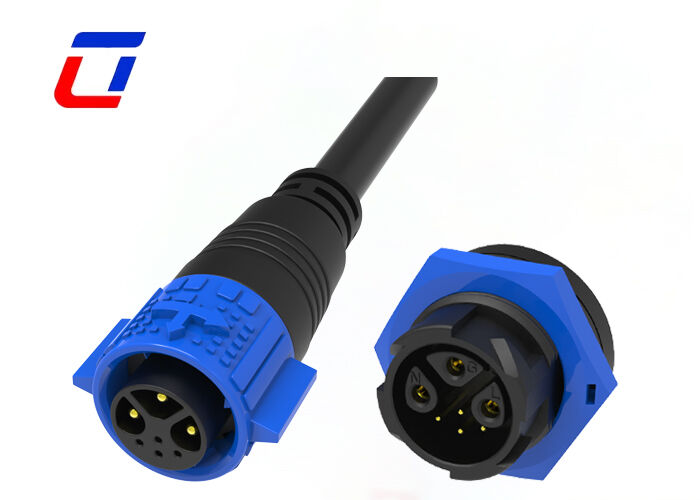

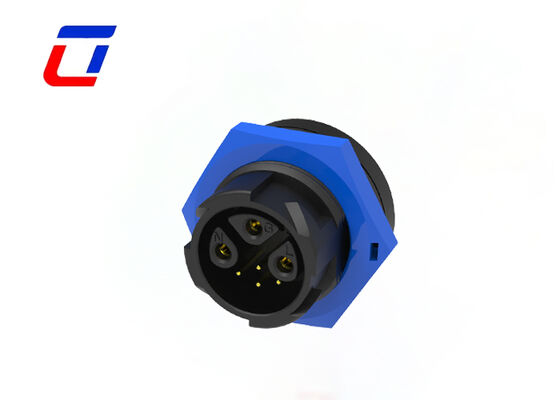

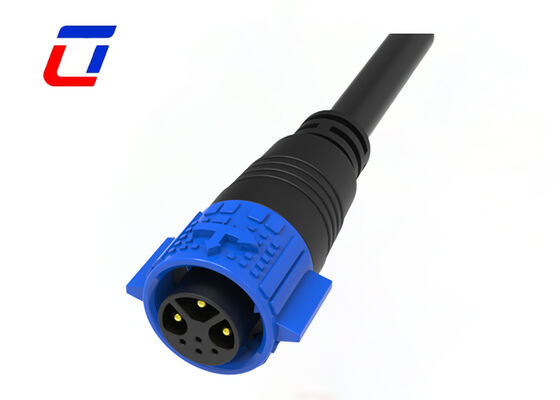

M19 connettore maschio femmina 300V esterno 3 + 4 pin di alimentazione e di segnale connettore

Descrizione rapida

1. Disposizione a pin separati con doppi circuiti di corrente indipendenti
Progettato con una struttura separata di 3 + 4 pin per la trasmissione indipendente di potenza e segnale: 3 pin supportano l'alimentazione ad alta corrente di 15A, 4 pin per la trasmissione del segnale a bassa corrente di 5A.L'isolamento fisico tra corrente forte e debole elimina efficacemente il rumore del segnale e le interferenze di corrente.
Voltaggio nominale fino a 300 V, doppi circuiti funzionano simultaneamente senza reciproca influenza.Integra l'alimentazione ad alta potenza e i segnali di controllo multicanale in un connettore per semplificare il layout del cablaggio.
La progettazione ottimizzata di portatori di corrente per i perni ad alta corrente controlla l'aumento della temperatura in condizioni di funzionamento a lungo termine a pieno carico, evitando rischi di surriscaldamento e cortocircuito.

2. IP67 Sigillatura completa per prestazioni impermeabili e impermeabili alla polvere
Equipaggiato con anello di tenuta elastico integrato e struttura di tenuta per compressione, raggiungendo il grado di protezione IP67.umidità condensata e polveri industriali da contatto con terminali interni.
Le parti di tenuta resistenti all'invecchiamento mantengono una capacità di tenuta stabile anche dopo frequenti blocchi, adatte alle apparecchiature all'aria aperta, ai laboratori umidi e agli ambienti di lavoro a spruzzo.
L'isolamento impermeabile interno previene le perdite elettriche e le interruzioni del segnale causate dall'umidità, garantendo un funzionamento costante dell'apparecchiatura.

3Sistema di conduzione affidabile per un lungo funzionamento continuo
La base conduttiva spessita sui perni ad alta corrente supporta un carico stabile di 15 A senza perdita di prestazioni;i perni di segnale raffinati presentano un'impedenza ultra-bassa per garantire la trasmissione di dati senza perdite in condizioni di corrente debole di 5A.
I contatti resistenti alla corrosione e all'ossidazione evitano il cattivo contatto o il malfunzionamento dopo un lungo servizio all'aperto o in ambienti industriali, riducendo i costi di manutenzione delle apparecchiature.
L'alloggiamento soddisfa lo standard di isolamento a 300 V con strati di isolamento spessiti tra i perni di alimentazione e di segnale per prevenire i rischi di circuito trasversale.

4. Collegatore universale a filo circolare per un'assemblaggio semplice
Progettazione circolare standard M19 da filo a filo senza necessità di montaggio PCB, che consente un rapido assemblaggio di imbracature e linee di assemblaggio di produzione di massa.
La fibbia limite anti-sbloccamento integrata mantiene la connessione stretta dopo l'attracco, resistendo al rilascio causato dalle vibrazioni dell'apparecchiatura e da una leggera forza di trazione.
La struttura compatta e leggera consente di risparmiare spazio di cablaggio, ideale per il cablaggio esterno di piccoli e medi dispositivi intelligenti.

5Ampia gamma di applicazioni
accessori fotovoltaici per esterni, illuminazione paesaggistica, alimentazione di sorveglianza esterna e cablaggio del segnale;
apparecchiature di automazione industriale di piccole dimensioni, controllori di sensori e dispositivi elettrici portatili per esterni;
Tutte le apparecchiature a bassa tensione da 300 V che richiedono una fonte di alimentazione ad alta potenza integrata e segnali deboli multicanale con esigenze di resistenza all'acqua e alla polvere.

Caratteristiche principali

Sistema di sblocco a spinta e rilascio rapido
Opzioni multi-core: 2Pin, 3Pin, 4Pin, 5Pin per l'alimentazione
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin e 2+20Pin per il segnale di potenza combinato
6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin e 18Pin per segnale disponibile
Versione di assemblaggio sul campo: opzioni sia da filo a filo che da filo a tavola
Corrente nominale 20A per lunghi periodi di funzionamento
Servizio di assemblaggio dei cavi supportato
OEM/ODM benvenuti

Specifiche tecniche

Parametri elettrici
Numero di polacchi	3+4 Multi Pin
Classificazione attuale	20A al massimo.
Valore nominale della tensione	300VAC massimo
Tensione di durata	1500VAC @ 60 s.
Parametri tecnici
Resistenza al contatto	10 mΩ massimo
Struttura isolante	500 MΩ a 500VDC
Temperatura di funzionamento	-40°C ~ +105°C
Classe IP	IP67 (1m / 30min) quando accoppiato
Materiale di muffa	PA66
Materiale di contatto/terminale	Rame placcato d'oro
Materiale del sigillo	Acciaio

Industria delle applicazioni

Luci di crescita
Applicazione delle comunicazioni
Macchine per la codifica dei prodotti
Codifica dei prodotti di inventario
Sistemi a getto d'inchiostro
Sistema solare
Apparecchiature per il getto d'inchiostro industriali
Apparecchiature elettriche
Attrezzature di laboratorio di medicina legale e patologia
Apparecchiature di comunicazione
Macchine pesanti

Parametri di funzionamento

Valore nominale della tensione	600VAC massimo
Classificazione attuale	20A al massimo
Dimensione del filo min OD	3.0 mm ~ 6.0 mm
Dimensione massima del filo	8.0 mm ~ 10.0 mm
Area di sezione trasversale massima del cavo	0.5 mm2 ~ 2.5 mm2

Sketch di progettazione

Domande frequenti

D: Lei è una fabbrica o una società commerciale?

A: Siamo una fabbrica. Situata nel Parco Industriale Ulinkcon, distretto di Bao'an, Shenzhen, Cina

D: Chi è responsabile dello sdoganamento?

R: Forniremo documenti di sdoganamento completi (fattura commerciale, elenco di imballaggio, polizza di carico, rapporti di certificazione).Le tariffe e i dazi di sdoganamento sono a carico dell'acquirente (condizioni EXW/FOB)- Possiamo aiutare con la preparazione dei documenti se necessario.

D: Quanti materiali potete fornire?

R: Ci sono alcuni materiali diversi dal connettore e dal cavo, di solito usiamo materiale PVC/Nylon per il connettore del prodotto, materiale PVC/gomma/silicone è stato utilizzato nel cavo.Naturalmente possiamo anche secondo i vostri requisiti per scegliere il materiale.
