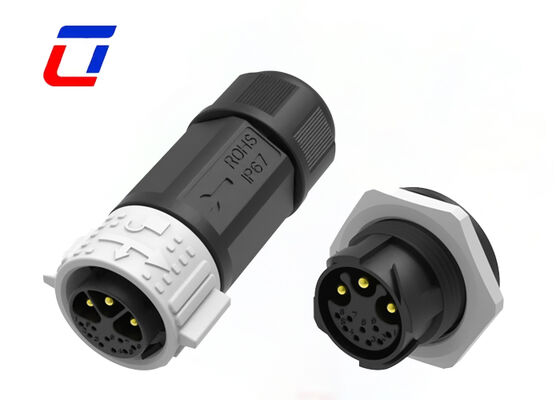

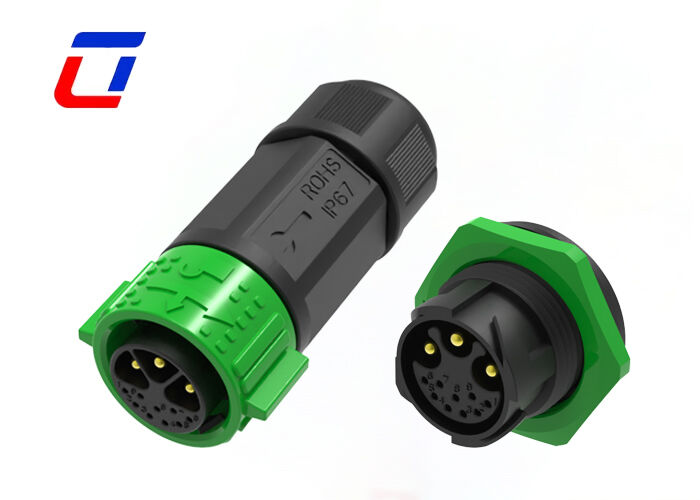

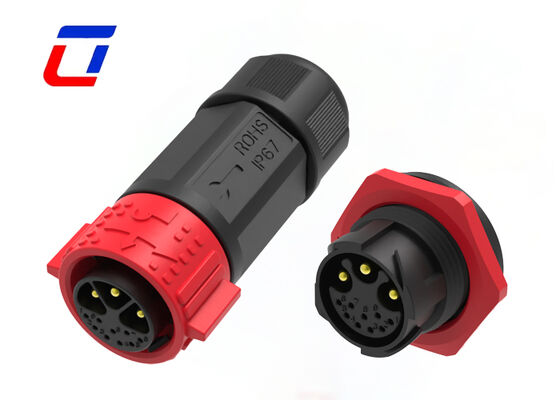

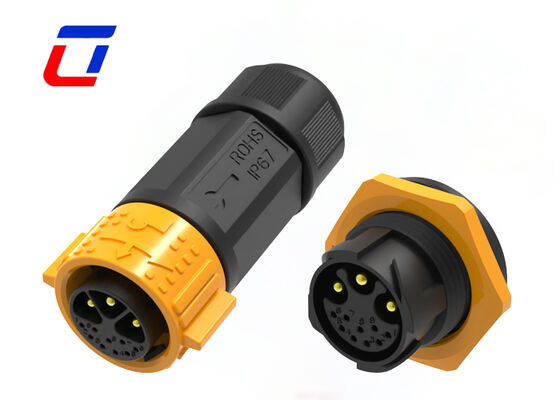

Collegatore multi-pin 3+9 Pin M25 20A 300V
Caratteristiche principali
- Sistema di sblocco a spinta e rilascio rapido
- Opzioni multi-core: 2Pin,3Pin,4Pin,5Pin,3+2Pin,3+3Pin,3+9Pin,3+13Pin e 2+20Pin
- Versione di montaggio sul campo:opzioni sia da filo a filo che da filo a tavola
- Corrente nominale 20A per lunghi periodi di funzionamento
- Servizio di assemblaggio di cavi supportato, benvenuto su misura
- OEM/ODM benvenuti
Industria delle applicazioni
- Applicazione delle comunicazioni
- macchine per la codifica dei prodotti
- codifica dei prodotti di inventario
- sistemi a getto d'inchiostro
- Sistema solare
- attrezzature a getto d'inchiostro industriali
- Apparecchiature elettriche
- Attrezzature di laboratorio di medicina legale e patologia
- Apparecchiature di comunicazione
- Macchine pesanti
Rapidi dettagli di 3+9PinCollegamento maschio femmina
Struttura a chiusura automatica rapida (senza fili)
Disegno di bloccaggio con una sola pressione, chiarezza di bloccaggio con click feedback, struttura anti-sbloccamento e anti-vibrazione, non è necessario avvitare e torcere;evitare la disconnessione accidentale in condizioni di lavoro a vibrazione a lungo termine, supporta più di 5000 cicli di inserimento stabili.
3+9 Disposizione dei pin ibridi (separazione di potenza + segnale)
3 pin di grande diametro per il circuito di alimentazione principale, 9 piccoli pin di segnale per i sensori, le linee di comunicazione e di controllo, progettazione indipendente di isolamento dei pin per evitare interferenze del segnale,realizzare un connettore per doppia trasmissione.
Alloggiamento PA66 ad alte prestazioni
UL94-V0 retardante di fiamma PA66 nylon, alta resistenza alla trazione, anti-invecchiamento, resistenza all'olio, resistenza alla corrosione acida e alcalina, ampio intervallo di temperatura di lavoro -40 °C ~ +105 °C,adattarsi all'ambiente esterno e all'attrezzatura interna ad alta temperatura.
Protezione IP67 a tenuta completa
Sistema di sigillamento ad anello O in silicone ad alta elasticità integrato, con blocco completamente abbinato fino al grado di protezione IP67, impedisce schizzi d'acqua, polvere, infiltrazione di umidità, adatto per esterni, officine,armadio di attrezzature e altri scenari bagnati/polverosi.
Voltaggio nominale sicuro di 300 V
tensione nominale standard 300V AC/DC, perni in lega di rame placcati in oro, resistenza al contatto ultra-bassa, prestazioni di conduzione stabili, nessun riscaldamento durante il funzionamento a carico continuo a lungo termine,sicuro per il circuito di alimentazione a nuova energia.
Sicuro e rispettoso dell'ambiente
Completamente conforme agli standard ambientali RoHS e REACH, materiali non tossici e privi di inquinamento, supporto opzionale per il pannello / cavi diretti di tipo due,supporto per la corrente e le dimensioni dei cavi personalizzati.
| Caratteristiche del tipo di prodotto |
| Sistema di connettori |
Cable-to-board |
| di larghezza superiore a 20 mm |
- Sì, sì. |
| Connettore e terminali di contatto |
Cavi e fili |
| Tipo di connettore circolare |
Collegamento, contenitore |
| Tipo di conchiglia |
Conchiglie di plastica |
| Tipo di prodotto |
Kit di connettori |
| Caratteristiche di configurazione |
| Numero di posizioni |
3+9 |
| Numero di posizioni del segnale |
9 |
| Contatti precaricati |
- Sì, sì. |
| Caratteristiche elettriche |
| Tensione di funzionamento (VAC) |
600V al massimo. |
| Tensione di funzionamento (VDC) |
600V al massimo. |
| Caratteristiche del corpo |
| Materiale della conchiglia |
PA66 |
| Tipo di materiale isolante per il connettore circolare |
Termoplastici a basso rischio di incendio |
| Sigillato ermeticamente |
- Sì, sì. |
| Stile di entrata |
Lato |
| Tipo di protezione ambientale |
Elastomero sigillato, sigillato ermeticamente |
| Materiale per anelli O |
Elastomero sigillato, sigillato ermeticamente |
| Protezione dell'ambiente |
- Sì, sì. |
| Caratteristiche dei contatti |
| Corrente di contatto nominale (Max) (A). |
15A al massimo. |
| Tipo di contatto del connettore circolare |
Sottile a pin |
| Attachamento meccanico |
| Tipo di montaggio del connettore |
Montaggio del cavo (appeso libero) |
| Tipo di allineamento di accoppiamento |
Con chiavetta |
| Ritenzione dell'accoppiamento |
Con |
| Dimensioni |
| Dimensione del filo (AWG) |
20AWG, 18AWG, 16AWG,14AWG, |
| Condizioni d'uso |
| Intervallo di temperatura di funzionamento (°C) |
-40 ~ 105°C |
| Livello di tenuta idrica IP |
Protezione IP67 |
| Livello di tenuta della polvere IP |
6 |
| Norme industriali |
| Indice di infiammabilità UL |
UL 94V-0 |
Dimensione della produzione
Ulteriori dettagli tecnici
Domande frequenti
Q1:Qual è la tensione nominale?
A1:La tensione nominale, nota anche come tensione di funzionamento, dipende principalmente dal materiale di isolamento del connettore utilizzato, dalla distanza tra le dimensioni di contatto.Alcuni componenti o dispositivi in tensione inferiore alla loro tensione nominale possono non essere completati alle loro funzioni..
Q2:Che cosa succede se ci sono problemi di qualità con la merce ricevuta?
A2:Vi preghiamo di fornire foto/video dei prodotti difettosi entro 7 giorni dal ricevimento.o restituzione parziale in base alla situazione.
Q3: Come si garantisce la qualità dei prodotti?
A3:Implementiamo un rigoroso controllo della qualità durante tutto il processo di produzione: ispezione delle materie prime, test in linea e ispezione finale del campionamento.Tutti i prodotti sono dotati di una garanzia di 12 mesi contro i difetti di fabbricazione.
