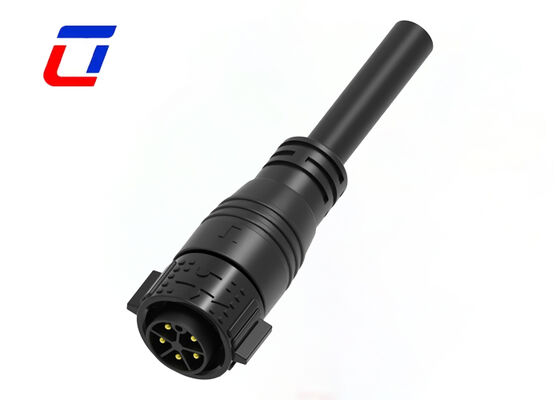

Connettori elettrici maschio femmina Quick Lock M25 20A 5 pin

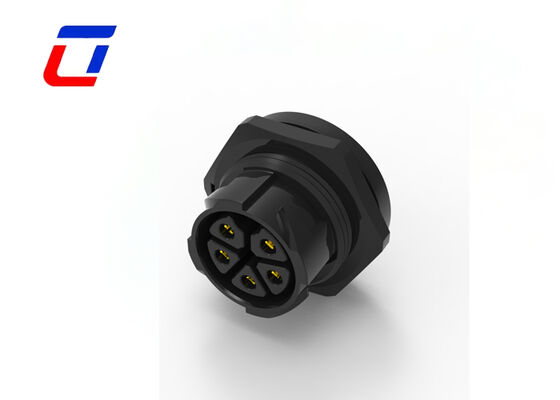

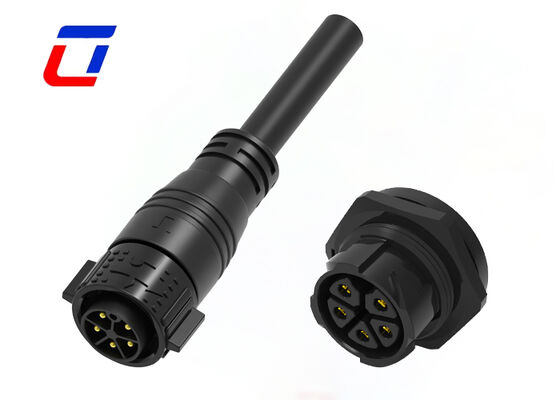

Questo connettore elettrico cavo-scheda M25 a 5 pin è un connettore rotondo impermeabile da 300 V progettato per applicazioni di alimentazione industriale. Dotato di un sistema di sgancio rapido push-lock e di un design con paratia maschio-femmina, fornisce una connettività di alimentazione affidabile per apparecchiature montate su pannello in ambienti difficili.
Panoramica del prodotto
1. Parametri elettrici standard
Corrente nominale 20 A, il set maschio e femmina abbinato a 5 pin realizza la trasmissione di potenza multicircuito con uscita di corrente stabile
Conforme allo standard ambientale RoHS, privo di metalli pesanti nocivi, pienamente conforme per l'esportazione all'estero
2. Custodia in plastica ignifuga PA66
Costruito con plastica PA66 ad alta resistenza, resistente agli urti e anti-invecchiamento, senza crepe o infragilimento dopo un lungo servizio
Le eccellenti prestazioni di isolamento evitano il rischio di perdite, prestazioni fisiche ed elettriche stabili in un ampio intervallo di temperature
3. Struttura di connessione rapida con blocco push
Il design push-to-lock si blocca automaticamente dopo l'inserimento, spina senza attrezzi e separazione per un facile utilizzo
L'innesto stretto della fibbia offre prestazioni antivibranti affidabili, prevenendo collegamenti allentati e interruzioni di corrente in caso di vibrazioni continue
4. Dimensione standard universale M25
La dimensione standard M25 corrisponde alla maggior parte dei fori del pannello dell'apparecchiatura, le teste maschio e femmina si allineano precisamente senza offset
Il design separato maschio e femmina abbinato semplifica il cablaggio, l'assemblaggio delle apparecchiature e la successiva manutenzione sostitutiva
5. Ampio ambito di applicazione
Adatto per unità di controllo industriali, illuminazione esterna, piccole nuove apparecchiature energetiche, strumenti intelligenti e linee di collegamento dell'alimentazione per l'automazione
Caratteristiche principali
- Sistema di sgancio rapido Push-Lock per un funzionamento senza attrezzi
- Sono disponibili configurazioni multiple di pin: 2Pin, 3Pin, 4Pin, 5Pin, 3+2Pin, 3+3Pin, 3+9Pin, 3+13Pin, 5+2Pin e 2+20Pin

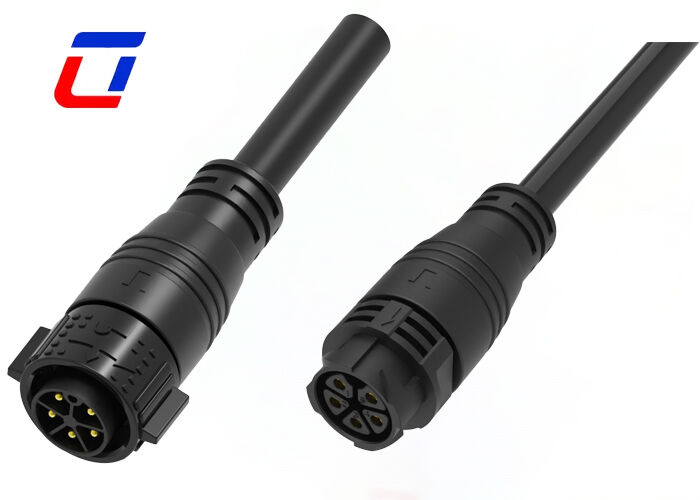

- Versioni per assemblaggio sul campo: opzioni cavo-filo e cavo-scheda
- Connettore impermeabile ad alta corrente adatto per il funzionamento continuo a 20 A
- Servizio di assemblaggio cavi supportato con opzioni di personalizzazione
- I servizi OEM/ODM sono benvenuti
Specifiche elettriche
| Parametro |
Specifica |
| Numero di poli |
Connettore impermeabile a 5 pin |
| Valutazione attuale |
20A massimo |
| Valutazione della tensione |
Massimo 300 V CA |
| Voltaggio di durabilità |
1500 V CA a 60 secondi |
Specifiche tecniche
| Parametro |
Specifica |
| Resistenza di contatto |
10 mΩ massimo |
| Resistenza di isolamento |
500 MΩ a 500 VCC |
| Temperatura operativa |
da -40°C a +105°C |
| Grado di protezione IP |
IP67 (1 metro/30 minuti) |
| Materiale dello stampo |
PA66 |
| Materiale contatto/terminale |
Ottone placcato oro |
| Materiale della guarnizione |
Silicone |
Parametri operativi
| Parametro |
Specifica |
| Valutazione della tensione |
massimo 600 V CA |
| Valutazione attuale |
30A massimo |
| Diametro esterno minimo del filo |
6,5 mm - 10 mm |
| Diametro massimo del filo OD |
10,5 mm - 18 mm |
| Area massima della sezione trasversale del cavo |
0,5 mm² - 6,0 mm² |
Industrie applicative
- Apparecchiature per le comunicazioni
- Macchine per la codifica dei prodotti e sistemi a getto d'inchiostro
- Inventariare le attrezzature per la codifica dei prodotti
- Attrezzature industriali a getto d'inchiostro
- Sistemi di energia solare
- Apparecchiature per l'energia elettrica
- Attrezzature per laboratorio forense e patologia
- Macchinari pesanti
Dimensioni di produzione
Dettagli tecnici
Domande frequenti
Come posso ottenere campioni?
Siamo lieti di fornire campioni, con spese di trasporto a carico del cliente. Si prega di fornire il numero di conto del corriere e l'indirizzo di spedizione dettagliato per la spedizione immediata del campione.
C'è uno sconto per ordini di grandi quantità?
Sì, offriamo sconti graduali per ordini all'ingrosso con prezzi sempre più competitivi per volumi più elevati. Si prega di condividere la quantità prevista per un preventivo personalizzato.
Quali metodi di pagamento accettate?
Accettiamo T/T (trasferimento telegrafico), L/C (lettera di credito), PayPal e West Union. Per ordini di grandi dimensioni, le nostre condizioni standard prevedono un acconto del 30% con un saldo del 70% dovuto prima della spedizione.
