Name: M19 300V 16 Pin Maschio Femmina Connettore Push Lock IP67 Cavo connettore impermeabile a bordo
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Casa Prodotti Connettore impermeabile del LED

M19 300V 16 Pin Maschio Femmina Connettore Push Lock IP67 Cavo connettore impermeabile a bordo

Dettagli:

Luogo di origine:	Cina
Marca:	Ulinkcon
Certificazione:	CE/Rohs/TUV/UL
Numero di modello:	M19

Termini di pagamento e spedizione:

Quantità di ordine minimo:	Negoziazione
Prezzo:	Negoziabile
Imballaggi particolari:	1. Sacchetto di plastica; 2. Cartone; 3. Secondo i requisiti del cliente
Tempi di consegna:	3~6 giorni lavorativi
Termini di pagamento:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Capacità di alimentazione:	100000 paia mensili

Contatto

Descrizione di prodotto dettagliata

Spillo:	16 pin per i dati	Tensione nominale:	300 V
Materiale:	Nylon e ottone placcato oro	Temperatura operativa:	-40℃-+105℃
Grado di resistenza alla fiamma:	UL94-V0	Materiale sigillante:	O-ring impermeabile
Evidenziare:	Connettore impermeabile M19 300 V , connettore push lock a 16 pin , connettore cavo-scheda IP67

300V M19 connettore impermeabile 16 pin Quick Lock connettori dati esterni

Il connettore M19 300V 16Pin IP67 è una soluzione di connessione industriale ad alta densità progettata per l'integrazione del montaggio della scheda PCB.è dotato di una struttura di attracco professionale da cavo a bordo per realizzare la trasmissione centralizzata di segnali di controllo e sensori multipli. Con capacità di isolamento ad alta tensione di 300V, progettazione di blocco push senza utensili e prestazioni IP67 a prova d'acqua e di polvere,questo connettore standard M19 risolve i difetti comuni dei connettori tradizionali montati su schede come canali insufficienti e scarsa tenuta, che fornisce cablaggi stabili, sicuri e altamente integrati per i sistemi di controllo elettronico intelligente industriale.

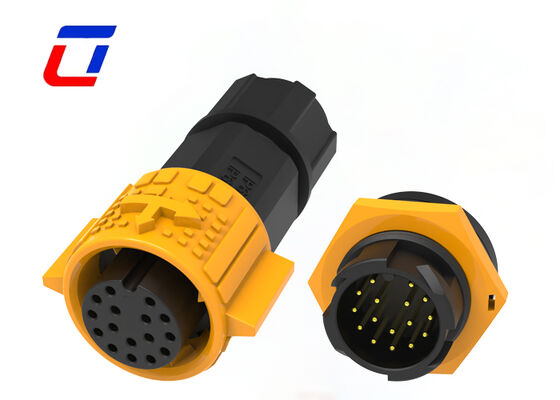

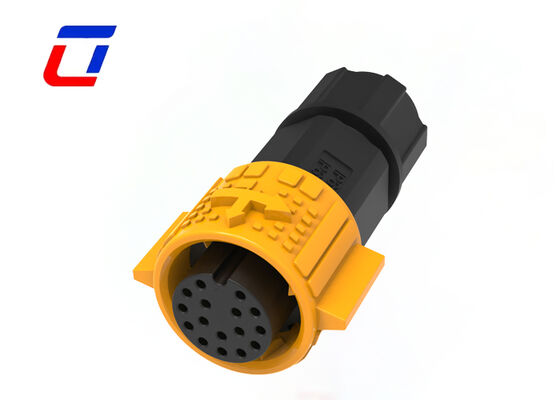

Visualizzazione del prodotto

Integrazione multicanale ad alta densità a 16 pinIl connettore adotta una rara disposizione di 16 pin isolati indipendenti e supporta la trasmissione sincrona di più gruppi di segnali di comunicazione, di sensori e di controllo.Sostituisce il cablaggio disordinato di più connettori low-pin, riduce le aperture delle schede PCB e le interfacce esterne, ottimizza il layout dei cablaggi interni e migliora notevolmente l'integrazione e l'estetica dei dispositivi intelligenti.
Isolamento ad alta tensione 300V e sicurezza elettrica: La struttura di isolamento integrata ingrossata resiste a una tensione nominale fino a 300 V, resistendo efficacemente alle fluttuazioni di tensione industriali, all'improvvisa ondata di alta pressione e all'impatto del circuito.Il materiale isolante anti-rottura e resistente all'invecchiamento previene le perdite elettriche, cortocircuito e trasmissione del segnale, garantendo un funzionamento sicuro e stabile a lungo termine dei sistemi di controllo elettronico.
Progettazione professionale del collegamento da cavo a bordo: Ottimizzato per il collegamento con fili e schede PCB, un'estremità è collegata con cavi mentre l'altra corrisponde all'installazione di collegamento diretto e saldatura PCB.Si adatta perfettamente alle posizioni di montaggio standard di varie schede principali di controllo industriale e circuiti stampati, adattandosi alla produzione di massa automatizzata e riducendo efficacemente gli errori di assemblaggio e i costi di manodopera.
Struttura anti-vibrazione di blocco a spinta senza utensili: La struttura di blocco automatico a spinta aggiornata consente il blocco automatico dopo l'inserimento e il rilascio rapido mediante premuta senza funzionamento a filettatura.Semplifica le procedure di manutenzione e sostituzione dei cavi a livello di schedaLa struttura strettamente chiusa fornisce eccellenti prestazioni anti-sblocco e anti-tensione, evitando intermittenti guasti del segnale e scarsi contatti causati da vibrazioni a lungo termine dell'apparecchiatura.
IP67 Protezione totale contro l'ingresso in ambienti difficili: dotati di guarnizioni di silicone resistenti all'invecchiamento, i connettori maschili e femminili formano una cavità sigillata senza lacune dopo l'accoppiamento.corrosione da condensazione e olio leggero, che protegge i circuiti di bordo dall'ossidazione da umidità e dai cortocircuiti di polvere in condizioni di lavoro umide, polverose e all'aperto.
Resistenza alle alte temperature e durata: realizzato in plastica ingegneristica modificata ad alta resistenza con maggiore resistenza alle intemperie, funziona stabilmente da -40°C a +105°C. Con eccellente resistenza ai raggi UV, resistenza agli urti e resistenza all'invecchiamento,mantiene prestazioni strutturali ed elettriche stabili in condizioni di funzionamento continuo dell'apparecchiatura a lungo termine, riducendo il tasso di guasti dei circuiti a livello di scheda e prolungando la vita utile delle apparecchiature.

Caratteristiche principali

Sistema di sblocco a spinta e rilascio rapido
Opzioni multi-core: 2Pin, 3Pin, 4Pin, 5Pin per l'alimentazione
3+2Pin,3+3Pin,3+4Pin,3+5Pin,3+9Pin e 2+20Pin per il segnale di potenza combinato
6Pin,7Pin,8Pin,9Pin,10Pin,11Pin,12Pin,14Pin,16Pin e 18Pin per il segnale disponibile
Versione di assemblaggio sul campo: opzioni sia da filo a filo che da filo a tavola
Servizio di assemblaggio di cavi supportato, benvenuto su misura
OEM/ODM benvenuti

Industria delle applicazioni

Luci di crescita
Applicazione delle comunicazioni
Macchine per la codifica dei prodotti
Codifica dei prodotti di inventario
Sistemi a getto d'inchiostro
Sistema solare
Apparecchiature per il getto d'inchiostro industriali
Apparecchiature elettriche
Attrezzature di laboratorio di medicina legale e patologia
Apparecchiature di comunicazione
Macchine pesanti

Specifiche tecniche

Parametri elettrici

Numero di polacchi	16 pin
Classificazione attuale	5A al massimo.
Valore nominale della tensione	300VAC massimo
Tensione di durata	1500VAC @ 60 s.

Parametri tecnici

Resistenza al contatto	10 mΩ massimo
Struttura isolante	500 MΩ a 500VDC
Temperatura di funzionamento	-40°C ~ +105°C
Classe IP	IP67 (1m / 30min) quando accoppiato
Materiale di muffa	PA66
Materiale di contatto/terminale	Rame placcato d'oro
Materiale del sigillo	Acciaio

Parametri di funzionamento

Valore nominale della tensione	300VAC massimo
Classificazione attuale	5A massimo
Dimensione del filo min OD	3.0 mm ~ 6.0 mm
Dimensione massima del filo	8.0 mm ~ 10.0 mm
Area di sezione trasversale massima del cavo	0.5 mm2 ~ 2.5 mm2

Sketch di progettazione

Domande frequenti

D: Lei è una fabbrica o una società commerciale?

A: Siamo una fabbrica. Situata nel Parco Industriale Ulinkcon, distretto di Bao'an, Shenzhen, Cina

D: Come posso rintracciare la mia spedizione?

R: Una volta spedita la merce, vi invieremo il numero di tracciamento e il link della piattaforma logistica.

D: Come posso ottenere i campioni?

R: È un onore offrirti dei campioni, e il trasporto deve essere pagato da te. Puoi farmi sapere il tuo numero di corriere e il tuo indirizzo dettagliato, quindi posso inviarti il campione subito.
