Name: M19 3+3 Pin 15A+5A connettore a cavo stampato PA66 Multi Pin Male Female Connector
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Casa Prodotti Multi Pin Connectors Waterproof

M19 3+3 Pin 15A+5A connettore a cavo stampato PA66 Multi Pin Male Female Connector

Dettagli:

Luogo di origine:	Cina
Marca:	Ulinkcon
Certificazione:	CE/Rohs/TUV/UL
Numero di modello:	M19

Termini di pagamento e spedizione:

Quantità di ordine minimo:	Negoziazione
Prezzo:	Negoziabile
Imballaggi particolari:	scatola
Tempi di consegna:	Da 5 a 8 giorni lavorativi
Termini di pagamento:	T/T,D/A,D/P,MoneyGram,L/C
Capacità di alimentazione:	100000 coppie al mese

Contatto

Descrizione di prodotto dettagliata

Numero di pin:	Alimentazione e segnale 3+3 pin	Valutazione di impermeabilità:	IP67
attuale:	15A+5A	Intervallo di temperatura:	-40℃~+105℃
Grado di resistenza alla fiamma:	UL94-V0	Modalità di connessione:	Bloccaggio a pressione
Evidenziare:	Connettore impermeabile M19 3+3 pin , connettore maschio femmina multi pin PA66 , connettore cavo stampato 15A+5A

3+3 Pin M19 Cable Connector Quick Lock IP67 connettori impermeabili 300V

Ampiamente utilizzati in apparecchiature di controllo automatico industriali, dispositivi elettromeccanici intelligenti per esterni, sistemi di illuminazione paesaggistica, sistemi di controllo elettronico di monitoraggio della sicurezza,piccoli impianti di nuova energia, macchine con sensori intelligenti integrati e costruzione di dispositivi di controllo intelligenti.Ideale per scenari di cablaggio integrato che richiedono un'alimentazione sincrona ad alta potenza e una trasmissione multicanale del segnale a corrente debole, adatto alla produzione di massa di attrezzature e ai progetti di supporto ingegneristico standardizzati.

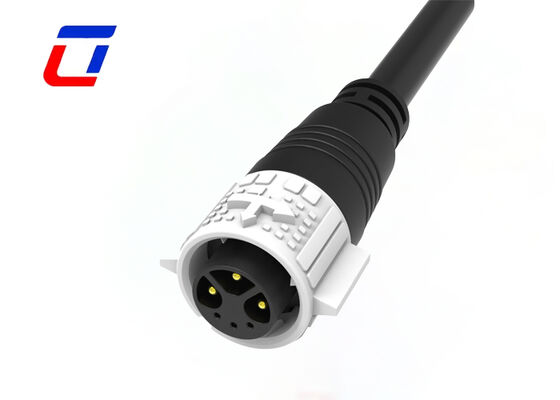

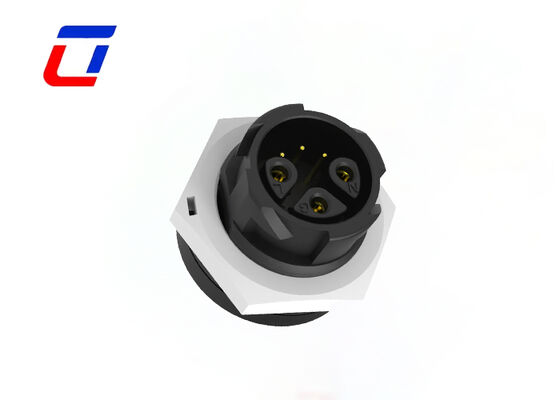

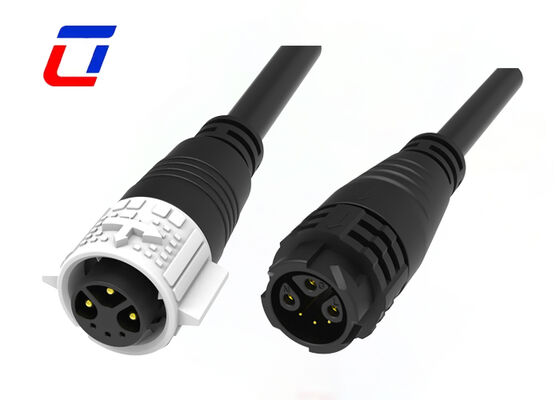

Visualizzazione del prodotto

Disegno isolato a doppia corrente nominale 3+3: adottando una distribuzione di corrente esclusiva a doppia specifica, 3 pin dedicati supportano in modo stabile l'alimentazione principale ad alta corrente 15A per il funzionamento dell'apparecchiatura,mentre altri 3 pin indipendenti effettuano una trasmissione di segnali precisi a bassa corrente di 5AL'isolamento fisico tra circuiti di alimentazione e segnale evita completamente interferenze di corrente, disordine del segnale e mutazione dei dati.garantire una potenza di uscita stabile e una sincronizzazione precisa del segnale contemporaneamente.
Casette industriali ignifughe PA66: realizzato in plastica modificata PA66 con grado di ritardante di fiamma UL94-V0, la carcassa vanta una straordinaria resistenza agli urti, alla compressione e alla deformazione.Con trattamento professionale resistente alle intemperie, opera costantemente nell'ampia gamma di temperature -40°C~+105°C, resistente alle radiazioni UV, alla corrosione da umidità e all'invecchiamento, adattandosi a condizioni di lavoro industriali interne ed esterne a lungo termine.
Struttura integrata di cavi modellati per una durata superiore: La spina e il cavo sono integralmente stampati per iniezione senza spazi di fusione, impedendo fondamentalmente la penetrazione di polvere e acqua.La radice del cavo rinforzata con disegno tampone di tensione resiste a piegature frequenti, tiratura e tensione meccanica, risolvendo efficacemente i difetti comuni quali il cuore sciolto e la rottura del filo dei connettori assemblati.
Completare l'accoppiamento maschio e femmina con alta compatibilità: Le coppie di maschi e femmine accuratamente abbinate garantiscono un collegamento liscio e un'elevata tolleranza ai guasti, evitando danni ai terminali e guasti del circuito causati da un collegamento errato.La dimensione circolare standard M19 è universalmente compatibile con la maggior parte dei controlli industriali tradizionali, apparecchiature elettromeccaniche e di illuminazione, che supportano modalità di installazione multiple per un'applicazione flessibile.
Isolamento a strati per una maggiore sicurezza elettrica: Ogni pin adotta una struttura isolante indipendente e ispessita, con un'eccellente resistenza alla tensione e alla sovratensione, impedendo efficacemente le perdite elettriche,cortocircuito e interferenzaLa progettazione professionale di isolamento di corrente forte e debole migliora notevolmente la sicurezza operativa durante la trasmissione ibrida, supportando il funzionamento continuo a lungo termine delle apparecchiature.
Il cablaggio integrato riduce i costi e migliora l'efficienzaQuesto connettore all-in-one integra funzioni di trasmissione di energia e segnale, sostituendo connettori separati di energia e segnale.riduce il numero di interfacce esterne e le procedure di assemblaggio, riducendo i costi di produzione e di manutenzione riducendo al minimo i punti di guasto dei circuiti per la produzione di massa e il cablaggio di ingegneria standardizzato.

Caratteristiche chiave

Sistema di sblocco a spinta e rilascio rapido per un'installazione facile
Configurazioni multiple del nucleo: 2Pin, 3Pin, 4Pin, 5Pin per l'alimentazione
Opzioni combinate di potenza/segnale: 3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin, 2+20Pin
Opzioni solo per il segnale: 6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin, 18Pin
Versioni di montaggio sul campo: opzioni da filo a filo e da filo a tavola
20A corrente nominale per funzionamento continuo
Servizio di assemblaggio di cavi e supporto OEM/ODM disponibili

Specifiche tecniche

Caratteristiche del tipo di prodotto	Cable-to-Cable, sigillabile, conchiglia di plastica, kit di connettori
Caratteristiche di configurazione	3+3 pin (3 potenza, 3 segnali), contatti preloaded
Caratteristiche elettriche	600V tensione massima di funzionamento CA/CC, corrente di contatto nominale massima 20A
Caratteristiche del corpo	PA66 Materiale di guscio, termoplastico a basso rischio di incendio, IP67
Caratteristiche dei contatti	Tipo di contatto pin-socket
Attachamento meccanico	Montaggio del cavo, allineamento delle chiavi, conservazione dell'accoppiamento
Dimensioni	Dimensioni del filo: 20AWG, 18AWG, 16AWG, 14AWG
Condizioni d'uso	Temperatura di funzionamento: -40°C a 105°C, tenuta impermeabile all'acqua/polvere IP67
Norme industriali	Classificazione di infiammabilità UL 94V-0

Industria delle applicazioni

Equipaggiamento per le comunicazioni
Macchine per la codifica dei prodotti
Sistemi di codifica dei prodotti di inventario
Sistemi a getto d'inchiostro
Sistemi di energia solare
Apparecchiature per il getto d'inchiostro industriale
Apparecchiature elettriche
Apparecchiature di laboratorio di medicina legale e patologia
Macchine pesanti

Dimensioni della produzione

Dettagli tecnici

Domande frequenti

Q1: Qual è la tensione nominale?

A1: La tensione nominale, nota anche come tensione di funzionamento, dipende principalmente dal materiale di isolamento del connettore utilizzato e dalla distanza tra le dimensioni di contatto.Alcuni componenti o dispositivi potrebbero non funzionare correttamente se funzionano sotto la loro tensione nominale.

D2: Come posso rintracciare la mia spedizione?

A2: una volta spedita la merce, vi invieremo il numero di tracciamento e il link della piattaforma logistica.
