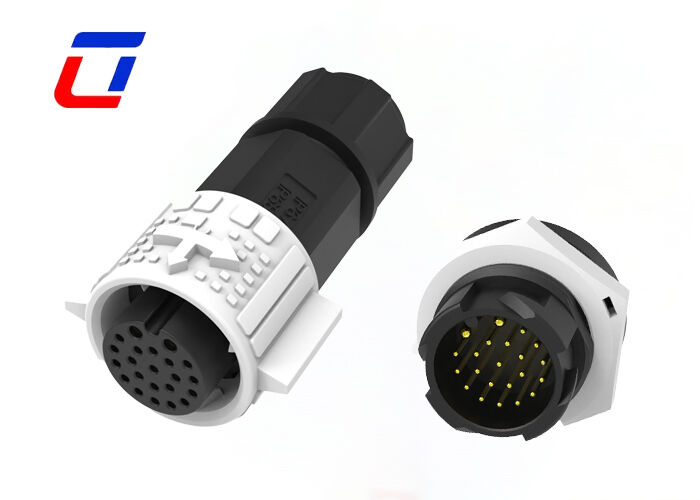

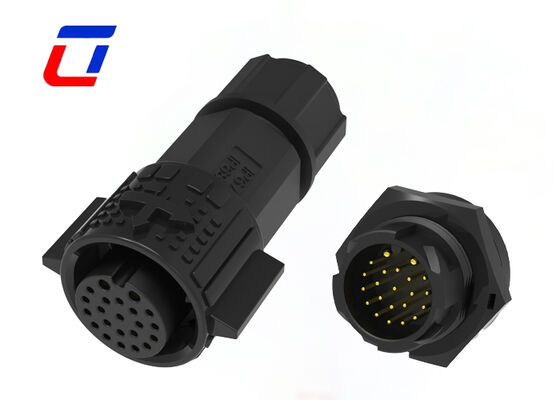

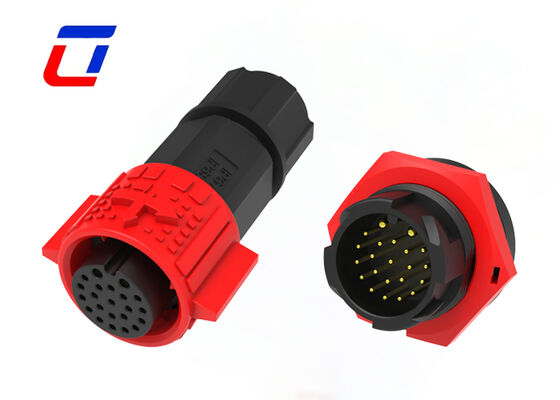

Name: M19 2+20 connettori circolari multi pin di plastica PA66 Power Data Quick Lock
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Casa Prodotti Incavo impermeabile della spina

M19 2+20 connettori circolari multi pin di plastica PA66 Power Data Quick Lock

Dettagli:

Luogo di origine:	Cina
Marca:	Ulinkcon
Certificazione:	CE/Rohs/TUV/UL
Numero di modello:	M19

Termini di pagamento e spedizione:

Quantità di ordine minimo:	Negoziazione
Prezzo:	Negoziabile
Imballaggi particolari:	1. Sacchetto di plastica; 2. Cartone; 3. Secondo i requisiti del cliente
Tempi di consegna:	3~6 giorni lavorativi
Termini di pagamento:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Capacità di alimentazione:	100000 paia mensili

Contatto

Descrizione di prodotto dettagliata

Materiale:	PA66 e lega di rame	Livello di protezione:	IP67
Grado di resistenza alla fiamma:	UL94-V0	Colore:	Bianco Blu Rosso Nero Giallo
Modalità di connessione:	Premere il blocco	Tensione nominale:	300 V
Evidenziare:	M19 connettore circolare multi-pin , Collegamento a chiusura rapida impermeabile PA66 , connettore di dati di alimentazione in plastica PA66

IP67 20A Multi impermeabile a 2 pin per connettori di alimentazione Connettore dati M19 a 20 pin

Descrizione rapida

Il connettore circolare multipin M19 2+20 è un componente di connessione ibrido integrato di alimentazione e segnale stampato con materiale PA66 ignifugo di alta qualità. Caratterizzato da un esclusivo design di separazione pin a 2 potenze + 20 segnali, gestisce in modo indipendente l'alimentazione dell'apparecchiatura principale e la trasmissione dati multicanale in un connettore compatto. Adottando una struttura a bloccaggio rapido senza attrezzi e un design industriale resistente agli agenti atmosferici, risolve efficacemente il caos del cablaggio e i problemi di interferenza del segnale dei tradizionali connettori separati. Con prestazioni elettriche stabili ed elevata integrazione, è una soluzione di cablaggio ideale per apparecchiature industriali intelligenti compatte e di alta precisione.

Design isolato con alimentazione e segnale indipendenti 2+20: Il raggruppamento scientifico e funzionale dei pin realizza l'isolamento fisico tra il circuito di alimentazione e il circuito di segnale. 2 pin di alimentazione dedicati forniscono un'uscita di alimentazione principale stabile per il funzionamento dell'apparecchiatura, mentre 20 pin di segnale ad alta densità trasmettono più gruppi di dati di sensori, controllo e comunicazione in modo sincrono. Evita completamente le interferenze del carico di potenza e la diafonia del segnale, garantendo una trasmissione del segnale ad alta precisione e con ritardo zero mantenendo un'alimentazione stabile.
Custodia premium in PA66 ignifugo: Stampato integralmente con plastica tecnica PA66 modificata, l'alloggiamento raggiunge il grado ignifugo UL94 V-0. Presenta eccellente tenacità, resistenza agli urti e resistenza alla deformazione, resistendo all'estrusione meccanica quotidiana e alla piegatura del filo. Mantiene prestazioni strutturali stabili in un ampio intervallo di temperature -40 ℃ ~ + 105 ℃, con eccezionale resistenza all'invecchiamento UV e resistenza alla corrosione chimica per un servizio industriale a lungo termine.
L'integrazione ad alta densità semplifica il cablaggio complesso: La capacità del canale di segnale ultra-large a 20 core integra dozzine di segnali di controllo in un singolo connettore, sostituendo il tradizionale metodo di cablaggio di più connettori sparsi. Riduce notevolmente i fori di montaggio delle apparecchiature e le interfacce esterne, ottimizza il layout del cablaggio interno, riduce il tasso di guasto del circuito e migliora l'integrazione e l'estetica delle apparecchiature.
Blocco rapido senza attrezzi e prestazioni antivibranti: La struttura autobloccante della pressa migliorata consente il bloccaggio automatico in un unico passaggio e il rilascio manuale senza attrezzi o torsione del filo. Migliora notevolmente l'assemblaggio della produzione di massa e l'efficienza della manutenzione quotidiana. La struttura strettamente bloccata fornisce una forte capacità anti-allentamento e anti-tensione per adattarsi alle vibrazioni delle apparecchiature a lungo termine e al trascinamento dei cavi.
Terminali ad alta precisione per una trasmissione stabile: Costruito con nuclei conduttivi ad alta precisione con resistenza di contatto ultrabassa ed eccellente resistenza all'ossidazione. Il canale di alimentazione presenta un basso aumento della temperatura e una bassa perdita di potenza a pieno carico, mentre il canale del segnale realizza una trasmissione dati sensibile e stabile senza deriva o ritardo, soddisfacendo pienamente i requisiti elettrici di alto livello dei sistemi di controllo elettronico di precisione.
Struttura universale circolare standard M19: La dimensione rotonda compatta M19 segue le specifiche generali industriali, compatibile con la maggior parte delle apparecchiature intelligenti e di controllo industriale tradizionali. Supporta metodi di montaggio integrato, esterno e a pannello con forte versatilità, adatto sia per apparecchiature standard che non standard che supportano il cablaggio.

Industrie applicative

Luci di crescita
Applicazione di comunicazione
macchine per la codifica dei prodotti
codifica del prodotto inventariale
sistemi a getto d'inchiostro
Sistema solare
apparecchiature industriali a getto d'inchiostro
Apparecchiature per l'energia elettrica
Attrezzature per laboratorio forense e patologia
Apparecchiature per le comunicazioni
Macchinari pesanti

Parametri Elettrici
Nnumero di polacchi	Connettore impermeabile 2+20 pin
Valutazione attuale	15A+5A
Valutazione della tensione	300 VCA massimo
Voltaggio di durabilità	1500 V CA a 60 s.

Parametri tecnici
Resistenza di contatto	10 mΩ massimo
Struttura isolante	500 MΩ a 500 VCC
Temperatura operativa	-40°C ~ +105°C
Classe IP	IP67 (1m/30min) se accoppiato
Materiale dello stampo	PA66
Materiale contatto/terminale	Ottone placcato oro
Materiale della guarnizione	Silicone

Parametri operativi
Valutazione della tensione	600 VCA massimo
Valutazione attuale	20A massimo
Dimensione minima del filo OD	3,0 mm~6,0 mm
Diametro massimo del filo OD	8,0 mm~10,0 mm
Area della sezione trasversale massima del cavo	0,5 mm²~2,5 mm²

Schizzo di progettazione

Domande frequenti

1. Q: Sei una fabbrica o una società commerciale?
A: Siamo una fabbrica. Situato nel parco industriale di Ulinkcon, distretto di Bao'an, Shenzhen, Cina

2. Q: Come posso ottenere campioni?

A: È un onore offrirti campioni e il trasporto dovrebbe essere pagato da solo. Puoi farmi sapere il numero del corriere e il tuo indirizzo dettagliato, quindi posso inviarti il campione immediatamente.

3. D:Quanti materiali potete fornire?

R: Esistono materiali diversi tra connettore e cavo, solitamente utilizziamo materiale PVC/nylon per il connettore del prodotto, materiale PVC/gomma/silicone è stato utilizzato nel cavo. Naturalmente possiamo anche scegliere il materiale in base alle vostre esigenze.
