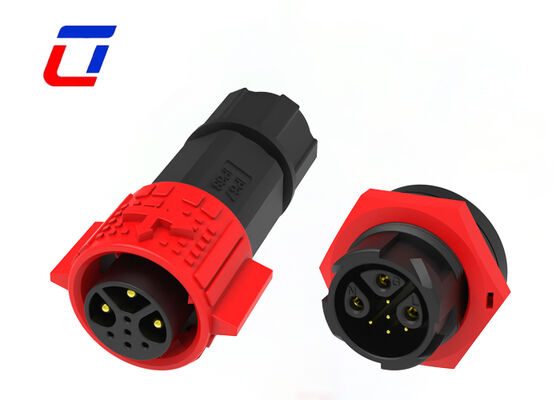

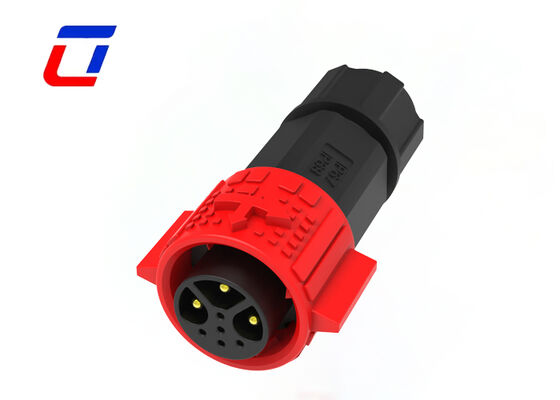

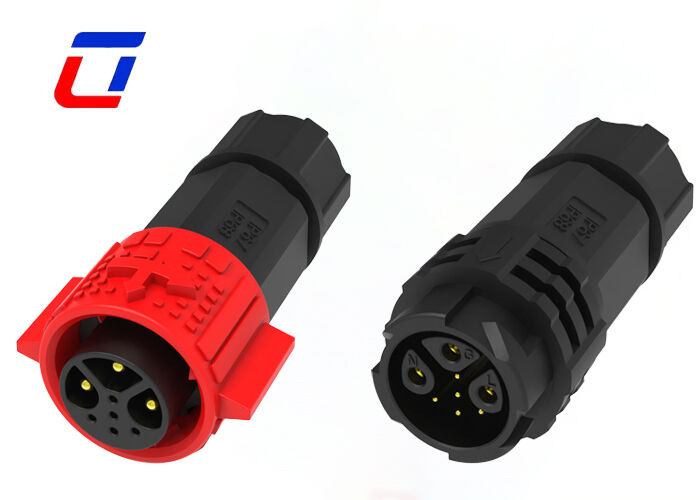

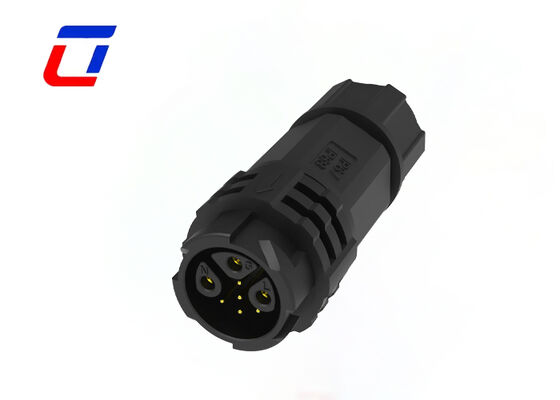

Name: Tipi di connettori multi pin M19 3 + 5 Connettore di segnale di alimentazione impermeabile ODM IP67
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Casa Prodotti Collegamento circolare impermeabile

Tipi di connettori multi pin M19 3 + 5 Connettore di segnale di alimentazione impermeabile ODM IP67

Dettagli:

Luogo di origine:	Cina
Marca:	Ulinkcon
Certificazione:	CE/Rohs/TUV/UL
Numero di modello:	M19

Termini di pagamento e spedizione:

Quantità di ordine minimo:	Negoziazione
Prezzo:	Negoziabile
Imballaggi particolari:	1. Sacchetto di plastica; 2. Cartone; 3. Secondo i requisiti del cliente
Tempi di consegna:	3~6 giorni lavorativi
Termini di pagamento:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Capacità di alimentazione:	100000 paia mensili

Contatto

Descrizione di prodotto dettagliata

Valutazione attuale:	15A	Tensione nominale:	300 V
Spillo:	3+5 Multipolare	Tipo di connettore:	Connettore rapido
Materiale:	Nylon	Genere:	Da maschio a femmina
Evidenziare:	Connettore di alimentazione impermeabile M19 , connettore di segnale IP67 , connettore multi pin ODM

Connettore cavo dati impermeabile 15A 3 connettori circolari M19 IP67 +5 pin

Descrizione rapida

Il connettore impermeabile multipin M19 3+5 è una soluzione di connessione industriale personalizzabile con supporto ODM professionale. Caratterizzato da un esclusivo design di separazione dei pin a 3 potenze + 5 segnali, realizza la trasmissione sincrona integrata di elettricità ad alta potenza e dati di precisione multicanale. Dotato di prestazioni impermeabili e antipolvere su vasta scala IP67 e di una struttura a bloccaggio rapido senza attrezzi, questo connettore rotondo M19 standard offre eccezionale adattabilità ambientale e flessibilità di assemblaggio. È un accessorio altamente pratico per apparecchiature non standard, progetti di controllo industriale personalizzati e sistemi elettromeccanici per esterni.

Design a 3+5 pin separati per trasmissione indipendente di potenza e segnale: Il raggruppamento specializzato dei pin divide fisicamente i circuiti di alimentazione e di segnale. 3 pin dedicati forniscono un'alimentazione principale stabile per il funzionamento dell'apparecchiatura, mentre 5 pin indipendenti trasmettono separatamente segnali di controllo e dati del sensore. Evita completamente la diafonia del circuito e il disturbo del segnale, garantendo contemporaneamente una potenza in uscita stabile e una trasmissione precisa dei dati.
Servizio di personalizzazione ODM a gamma completa: Questo connettore personalizzabile supporta la modifica ODM completa, inclusa la definizione dei pin, le specifiche del filo, il processo di cablaggio, il colore dell'aspetto e le dimensioni strutturali. Può essere perfettamente adattato per soddisfare le esigenze personalizzate di apparecchiature industriali non standard, dispositivi intelligenti personalizzati e sistemi elettromeccanici speciali, supportando lo sviluppo di prodotti differenziati.
Protezione IP67 impermeabile e antipolvere per tutte le stagioni: Adottando la tecnologia di tenuta composita multistrato con guarnizioni in silicone ad alta tenacità, il connettore raggiunge una tenuta ermetica senza spazi dopo il bloccaggio. Resiste efficacemente all'immersione nell'acqua piovana, all'accumulo di polvere, alla condensa e alla leggera contaminazione di olio, garantendo un funzionamento affidabile a lungo termine in ambienti all'aperto, officine umide e siti industriali polverosi.
Blocco rapido senza attrezzi e prestazioni antivibranti: La struttura autobloccante della fibbia elastica migliorata consente il collegamento e il bloccaggio in un solo passaggio senza torsione del filo o strumenti ausiliari, migliorando notevolmente l'efficienza di installazione e manutenzione. La forza di serraggio stabile impedisce connessioni allentate e guasti intermittenti del segnale causati dalle vibrazioni a lungo termine dell'apparecchiatura e dalla tensione del cavo.
Custodia industriale resistente ad un'ampia gamma di temperature: Realizzato in plastica tecnica rinforzata e modificata, l'alloggiamento funziona stabilmente da -40℃ a +105℃. Evita l'infragilimento alle basse temperature e l'invecchiamento ammorbidente alle alte temperature, con eccellente resistenza ai raggi UV e alla corrosione, adattandosi a condizioni di lavoro dure esterne e industriali alternate a lungo termine.

Parametri Elettrici
Nnumero di polacchi	3+5Pin
Valutazione attuale	15A massimo
Valutazione della tensione	300 VCA massimo
Voltaggio di durabilità	1500 V CA a 60 s.

Caratteristiche principali

Sistema di sgancio rapido Push Lock
Opzioni multi-core: 2Pin,3Pin,4Pin,5Pin per alimentazione
3+2Pin,3+3Pin,3+4Pin,3+5Pin,3+9Pin e 2+20Pin per segnale di potenza combinato
6Pin,7Pin,8Pin,9Pin,10Pin,11Pin,12Pin,14Pin,16Pin e 18Pin per segnale disponibile
Versione per assemblaggio sul campo: entrambe le opzioni cavo-filo e cavo-scheda
Corrente nominale 20A per un funzionamento prolungato
Servizio di assemblaggio cavi supportato, benvenuto su misura
Benvenuto OEM/ODM

Parametri tecnici
Resistenza di contatto	10 mΩ massimo
Struttura isolante	500 MΩ a 500 VCC
Temperatura operativa	-40°C ~ +105°C
Classe IP	IP67 (1m/30min) se accoppiato
Materiale dello stampo	PA66
Materiale contatto/terminale	Ottone placcato oro
Materiale della guarnizione	Silicone

Parametri operativi
Valutazione della tensione	300 VCA massimo
Valutazione attuale	5A massimo
Dimensione minima del filo OD	3,0 mm~6,0 mm
Diametro massimo del filo OD	8,0 mm~10,0 mm
Area della sezione trasversale massima del cavo	0,5 mm²~2,5 mm²

Industrie applicative

Luci di crescita
Applicazione di comunicazione
macchine per la codifica dei prodotti
codifica del prodotto inventariale
sistemi a getto d'inchiostro
Sistema solare
apparecchiature industriali a getto d'inchiostro
Apparecchiature per l'energia elettrica
Attrezzature per laboratorio forense e patologia
Apparecchiature per le comunicazioni
Macchinari pesanti

Schizzo di progettazione

Domande frequenti

1. Q: Sei una fabbrica o una società commerciale?
A: Siamo una fabbrica. Situato nel parco industriale di Ulinkcon, distretto di Bao'an, Shenzhen, Cina

2. Q: Come acquistare i tuoi prodotti?
A: Devi fare quanto segue:
* Conferma la valutazione attuale e il numero di contatti
* Conferma lo stile dell'assieme
* Confermare il calibro del cavo
* Confermare la lunghezza e il materiale del cavo.

3. D: Chi è responsabile dello sdoganamento? Fornite i documenti necessari?

R: Forniremo i documenti di sdoganamento completi (fattura commerciale, bolla di accompagnamento, polizza di carico, rapporti di certificazione). Le spese e i dazi di sdoganamento sono a carico dell'acquirente (termini EXW/FOB). Possiamo aiutarvi con la preparazione dei documenti, se necessario.
