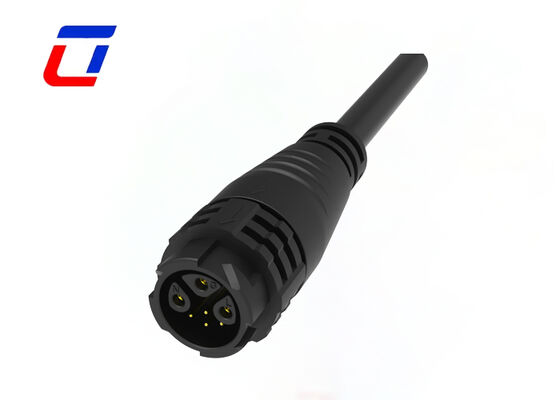

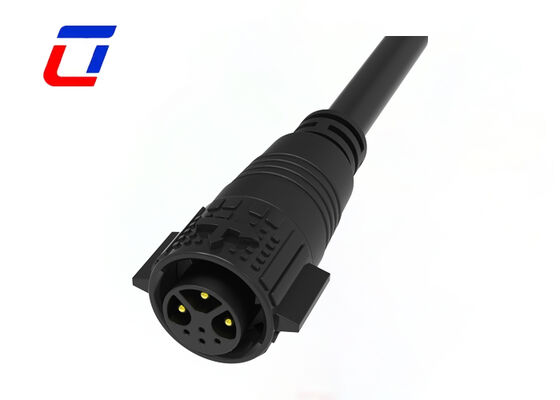

Name: Connettore maschio femmina M19 3+4 Pin impermeabile 15A+5A 300V IP67 Multi Pin maschio femmina
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Casa Prodotti connettore di cavo impermeabile

Connettore maschio femmina M19 3+4 Pin impermeabile 15A+5A 300V IP67 Multi Pin maschio femmina

Dettagli:

Luogo di origine:	Cina
Marca:	Ulinkcon
Certificazione:	CE/Rohs/TUV/UL
Numero di modello:	M19

Termini di pagamento e spedizione:

Quantità di ordine minimo:	Negoziazione
Prezzo:	Negoziabile
Imballaggi particolari:	1. Sacchetto di plastica; 2. Cartone; 3. Secondo i requisiti del cliente
Tempi di consegna:	3~6 giorni lavorativi
Termini di pagamento:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Capacità di alimentazione:	100000 paia mensili

Contatto

Descrizione di prodotto dettagliata

Spillo:	3+4Pin	Tensione nominale:	300 V
Valutazione attuale:	20A	Materiale:	Nylon
Livello di protezione:	IP67	Temperatura:	-40~+105℃
Evidenziare:	M19 connettori a filo impermeabile IP67 , 3+4 connettore a cavo impermeabile , connettore impermeabile maschio femmina 300V

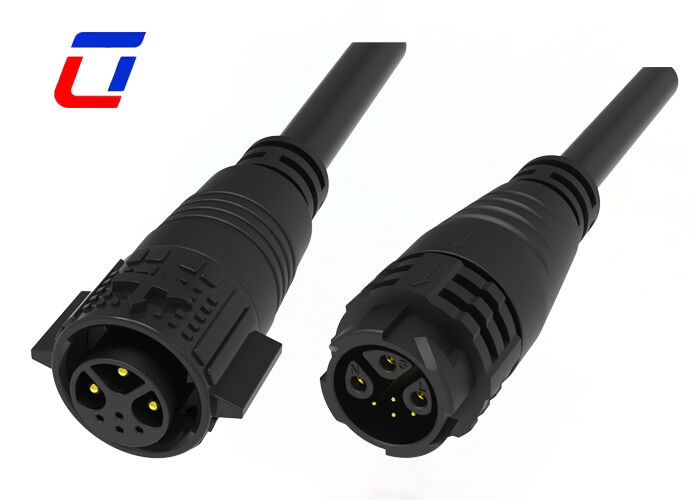

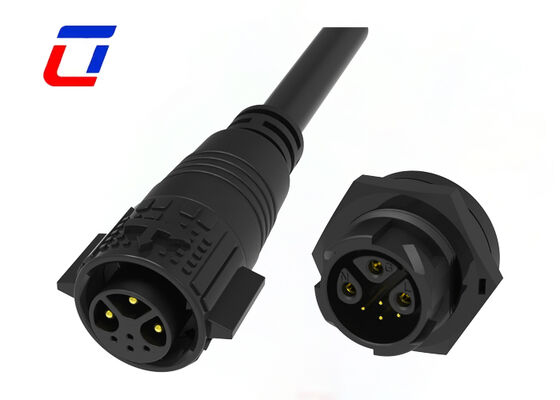

Connettore M19 Maschio Femmina 300V Connettore di alimentazione e segnale per esterni 3+4 pin

Panoramica del prodotto

Il connettore maschio e femmina impermeabile M19 3+4 pin IP67 è una soluzione di connessione ibrida a corrente divisa dal design unico. Diversamente dai connettori convenzionali con specifiche di corrente unificate, presenta un design di carico di corrente differenziato: 3 pin supportano l'alimentazione principale ad alta corrente da 15 A, mentre 4 pin gestiscono il segnale a bassa corrente da 5 A e la trasmissione di potenza ausiliaria. Valutato con una resistenza alla tensione di 300 V e dotato di prestazioni di impermeabilità completa IP67 e struttura di bloccaggio senza attrezzi, questo connettore soddisfa perfettamente le duplici esigenze di alimentazione ad alta potenza e trasmissione di segnale di precisione per apparecchiature ibride, ottimizzando notevolmente il layout del cablaggio interno.

Descrizione rapida

Design a corrente divisa 3+4 per doppia alimentazione e abbinamento del segnale: Il raggruppamento scientifico dei pin separa il circuito di alimentazione e il circuito del segnale in modo indipendente. Il gruppo ad alta potenza a 3 pin garantisce un'uscita di corrente continua stabile da 15 A per il funzionamento delle apparecchiature principali; il gruppo ausiliario a 4 pin supporta la trasmissione a bassa corrente da 5 A per sensori e segnali di controllo. L'isolamento fisico evita conflitti di carico e diafonia del segnale, garantendo sia stabilità di potenza che precisione del segnale.
Resistenza ad alta tensione da 300 V per la sicurezza industriale: Adottando una struttura isolante integrata ispessita, il connettore resiste a una tensione nominale fino a 300 V e resiste a picchi di tensione istantanei e fluttuazioni del circuito. Previene efficacemente dispersioni elettriche, cortocircuiti e guasti all'isolamento, fornendo una sicurezza elettrica affidabile per apparecchiature elettriche industriali ed esterne.
Protezione completa impermeabile e antipolvere IP67: Il design della tenuta anulare multistrato garantisce una protezione completamente chiusa dopo l'accoppiamento maschio-femmina. Blocca completamente l'immersione nell'acqua piovana, l'accumulo di polvere, l'umidità e la leggera contaminazione di olio, adattandosi al funzionamento stabile a lungo termine in ambienti di lavoro difficili umidi, polverosi e all'aperto.
Struttura autobloccante e antivibrante senza attrezzi: L'abbinamento preciso maschio e femmina garantisce un inserimento regolare e un'aderenza perfetta. Il meccanismo autobloccante della fibbia aggiornato consente il bloccaggio automatico dopo l'inserimento. Con un'eccellente capacità anti-allentamento e antivibrazione, previene efficacemente la connessione intermittente causata dalle vibrazioni dell'apparecchiatura e dalla trazione del cavo.
Ampia resistenza alle temperature e lunga durata: Realizzato in plastica tecnica modificata resistente agli agenti atmosferici e terminali conduttivi antiossidanti, funziona stabilmente da -40 ℃ a +105 ℃. Resiste alla fessurazione a bassa temperatura, all'invecchiamento ad alta temperatura, alle radiazioni UV e alla corrosione lieve, adatto a diverse condizioni di lavoro regionali e ambientali.

Caratteristiche principali

Sistema di sgancio rapido Push Lock
Opzioni multi-core: 2Pin, 3Pin, 4Pin, 5Pin per alimentazione
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin e 2+20Pin per segnale di potenza combinato
6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin e 18Pin per segnale disponibile
Versione per assemblaggio sul campo: entrambe le opzioni cavo-filo e cavo-scheda
Corrente nominale 20A per un funzionamento prolungato
Servizio di assemblaggio cavi supportato
Benvenuto OEM/ODM

Specifiche tecniche

Parametri Elettrici
Numero di poli	3+4Pin
Valutazione attuale	20A massimo
Valutazione della tensione	300 VCA massimo
Voltaggio di durabilità	1500 V CA a 60 s.
Parametri tecnici
Resistenza di contatto	10 mΩ massimo
Struttura isolante	500 MΩ a 500 VCC
Temperatura operativa	-40°C ~ +105°C
Classe IP	IP67 (1m/30min) se accoppiato
Materiale dello stampo	PA66
Materiale contatto/terminale	Ottone placcato oro
Materiale della guarnizione	Silicone

Industrie applicative

Luci di crescita
Applicazione di comunicazione
Macchine per la codifica dei prodotti
Codificazione dei prodotti inventariali
Sistemi a getto d'inchiostro
Sistema solare
Attrezzature industriali a getto d'inchiostro
Apparecchiature per l'energia elettrica
Attrezzature per laboratorio forense e patologia
Apparecchiature per le comunicazioni
Macchinari pesanti

Parametri operativi

Valutazione della tensione	600 VCA massimo
Valutazione attuale	20A massimo
Dimensione minima del filo OD	3,0 mm~6,0 mm
Diametro massimo del filo OD	8,0 mm~10,0 mm
Massimo. Area della sezione trasversale del cavo	0,5 mm² ~ 2,5 mm²

Schizzo di progettazione

Domande frequenti

D: sei una fabbrica o una società commerciale?

A: Siamo una fabbrica. Situato nel parco industriale di Ulinkcon, distretto di Bao'an, Shenzhen, Cina

D: Chi è responsabile dello sdoganamento? Fornite i documenti necessari?

R: Forniremo i documenti di sdoganamento completi (fattura commerciale, bolla di accompagnamento, polizza di carico, rapporti di certificazione). Le spese e i dazi di sdoganamento sono a carico dell'acquirente (termini EXW/FOB). Possiamo aiutarvi con la preparazione dei documenti, se necessario.

D: Come monitorare la mia spedizione?

R: Una volta spedita la merce, ti invieremo il numero di tracciamento e il collegamento alla piattaforma logistica. Puoi monitorare lo stato in tempo reale online o contattare il nostro team per aggiornamenti.
