Name: Connettori solari M19 ad alta corrente DC 20A IP67 Connettore a bloccaggio rapido a 3 pin
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Casa Prodotti connettore impermeabile ip67

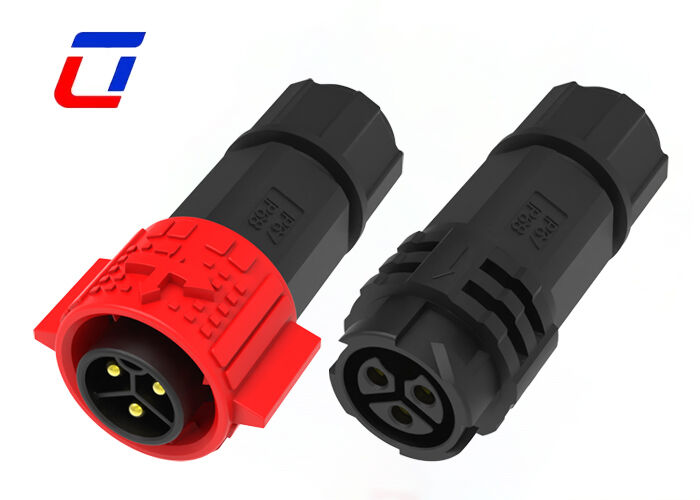

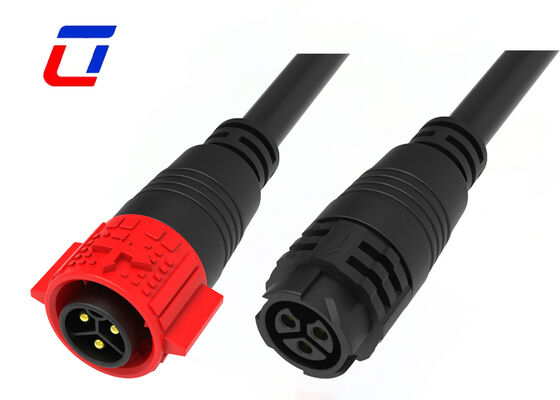

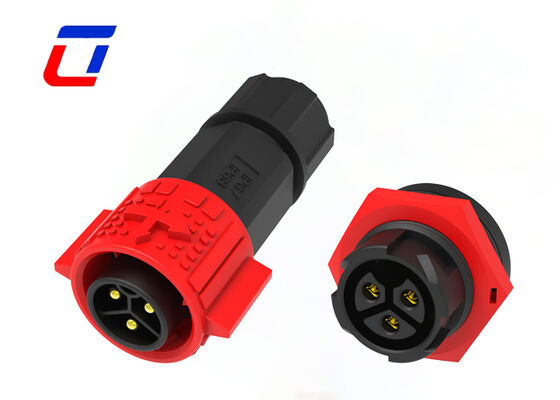

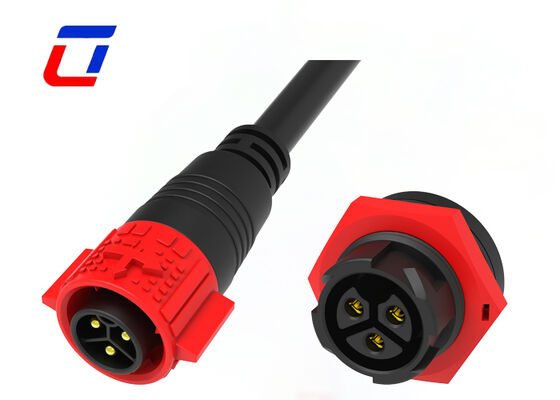

Connettori solari M19 ad alta corrente DC 20A IP67 Connettore a bloccaggio rapido a 3 pin

Dettagli:

Luogo di origine:	Cina
Marca:	Ulinkcon
Certificazione:	CE/Rohs/TUV/UL
Numero di modello:	M19

Termini di pagamento e spedizione:

Quantità di ordine minimo:	Negoziazione
Prezzo:	Negoziabile
Imballaggi particolari:	1. Sacchetto di plastica; 2. Cartone; 3. Secondo i requisiti del cliente
Tempi di consegna:	3~6 giorni lavorativi
Termini di pagamento:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Capacità di alimentazione:	100000 paia mensili

Contatto

Descrizione di prodotto dettagliata

Valutazione attuale:	20A per alimentazione	Materiale:	PA66 e Ottone stagnato
Tensione nominale:	300 V	Grado di resistenza alla fiamma:	UL94-V0
tipo:	Cavo a cavo/scheda	Temperatura:	-40~105°C
Evidenziare:	Connettore solare M19 ad alta corrente , connettore impermeabile IP67 a 3 pin , connettore solare a bloccaggio rapido 20A

20A 3 pin Power Connector M19 DC Acqua resistente Quick Connector

Visualizzazione del prodotto

Il connettore solare ad alta corrente M19 3Pin 20A è un componente di connessione di corrente continua professionale personalizzato per i sistemi di alimentazione fotovoltaica.,si concentra sulle esigenze di trasmissione di alta potenza dei pannelli solari e delle apparecchiature di accumulo di energia all'aperto.supporta la connessione rapida senza attrezzi. Con IP67 grade impermeabile a tutte le condizioni climatiche ed eccellente resistenza all'invecchiamento all'aperto, è professionalmente ottimizzato per l'esposizione a lungo termine al sole, l'erosione da pioggia e drastici cambiamenti di temperatura,che funge da soluzione di connessione di potenza affidabile e a bassa perdita di potenza per sistemi di alimentazione solare esterni e di corrente continua.

Caratteristiche principali

Nome dell' articolo:M19 connettore a cavo impermeabile
Specificità:Accoppiamento maschio-femmina rettilineo, accoppiamento maschio-femmina a gomito, montaggio anteriore del filo a bordo, montaggio posteriore del filo a bordo, stampaggio a iniezione integrato
Via di accoppiamento:Auto bloccaggio
Numero di pin:2-22 perni
Collegamento:Disponibile tipo di montaggio e tipo di iniezione
Sottile:Montaggio anteriore, montaggio posteriore, montaggio PCB
Classe impermeabile:IP67/IP68
Tipo di connettore:Fabbricazione a partire da prodotti della voce 8528
Indicatore di filo:1.0-6.0 mm2 (18AWG-10AWG)
Distanza di cablaggio:6.0mm~16mm; stampaggio 6.0mm~16.5mm
Durabilità:3000 volte
Temperatura applicabile:-40°C~105°C

Descrizione rapida

20A Trasmissione stabile a corrente continua ad alta: Ottimizzato per le caratteristiche dell'alimentazione fotovoltaica in corrente continua, il connettore adotta terminali di rame di alta purezza ispessiti con resistenza di conduzione ultra-bassa.Mantenere una stabilità di uscita continua di corrente continua di 20A con un basso aumento della temperatura e una perdita minima di potenza a pieno caricoSupporta efficacemente il funzionamento ad alta potenza a lungo termine dei moduli solari e dei dispositivi di stoccaggio di energia esterna senza fluttuazioni di tensione o guasti di sovraccarico.
Architettura di potenza pura a 3 pin semplificata: L'impostazione semplificata di potenza pura a 3 nuclei elimina le interferenze ridondanti dei pin del segnale, garantendo una trasmissione del circuito DC più pura e sicura.Evitare i disordini del circuito e i rischi di scarsi contatti comuni negli impianti fotovoltaici, che si adatta perfettamente alla modalità di funzionamento continuo delle apparecchiature di alimentazione solare esterne e migliora la sicurezza elettrica complessiva.
Disegno di chiusura rapida senza utensili: la struttura della fibbia elastica aggiornata consente il blocco dell'inserimento in un solo passaggio e un semplice rilascio di stampa.semplificazione notevole dell'installazione e della manutenzione per i progetti solari di alta quota e di campoLa tensione di blocco stabile fornisce un'eccellente prestazione anti-sblocco contro le vibrazioni dell'apparecchiatura e il tiraggio del cavo.
IP67 Protezione totale contro l'ingresso per scenari solari esterniIl connettore è costruito con guarnizioni di tenuta ad alta elasticità integrate, il che consente di ottenere una tenuta senza lacune dopo il blocco.garantire una connessione stabile dei circuiti nelle centrali fotovoltaiche all'aperto, sistemi solari sul tetto e attrezzature di stoccaggio all'aperto tutto l'anno.
Abitazioni industriali resistenti ai raggi UV e anti-invecchiamento: Con l'adozione di un materiale ignifugo resistente alle intemperie, esclusivamente per le apparecchiature solari, il rivestimento resiste alle radiazioni UV esterne a lungo termine e ai cicli di temperatura estrema.crepa e deformazione strutturale, mantenendo un isolamento stabile e prestazioni meccaniche per una durata di vita all'aperto prolungata.
Struttura M19 di grande calibro per cablaggi pesanti: La struttura a cavità M19 allargata permette di ospitare cavi solari di grandi dimensioni senza estrusione o danni.si adatta perfettamente ai circuiti fotovoltaici ad alta potenza e risolve i limiti dei connettori di piccole dimensioni con carico insufficiente e spazio di cablaggio ristretto.

Specifiche tecniche

Parametri elettrici

Numero di polacchi	3 pin
Classificazione attuale	20A al massimo.
Valore nominale della tensione	300VAC massimo
Tensione di durata	1500VAC @ 60 s.

Parametri tecnici

Resistenza al contatto	10 mΩ massimo
Struttura isolante	500 MΩ a 500VDC
Temperatura di funzionamento	-40°C ~ +105°C
Classe IP	IP67 (1m / 30min) quando accoppiato
Materiale di muffa	PA66
Materiale di contatto/terminale	Rame placcato d'oro
Materiale del sigillo	Acciaio

Parametri di funzionamento

Valore nominale della tensione	600VAC massimo
Classificazione attuale	15A al massimo
Dimensione del filo min OD	3.0 mm ~ 6.0 mm
Dimensione massima del filo	8.0 mm ~ 10.0 mm
Max.Area di sezione trasversale del cavo	0.5 mm2 ~ 2.5 mm2

Sketch di progettazione

Domande frequenti

Cos'è la tensione nominale?

La tensione nominale, nota anche come tensione di funzionamento, dipende principalmente dal materiale di isolamento del connettore utilizzato, dalla distanza tra le dimensioni di contatto.Alcuni componenti o dispositivi in tensione inferiore alla loro tensione nominale possono non essere completati alle loro funzioni..

Quanti materiali puo' fornire?

Ci sono alcuni materiali diversi da connettore e cavo, di solito usiamo materiale PVC / Nylon per il connettore del prodotto, materiale PVC / Gomma / silicone è stato utilizzato nel cavo.Naturalmente possiamo anche secondo i vostri requisiti per scegliere il materiale.

Posso avere un'etichetta personalizzata?

Sì, ovviamente, potete fare la vostra etichetta privata e il vostro pacchetto, se avete bisogno di progettare l'imballaggio, abbiamo anche un designer professionista per servirvi.
