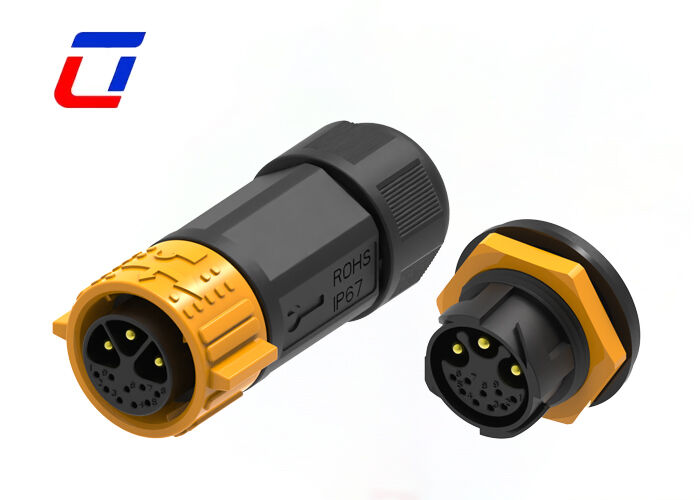

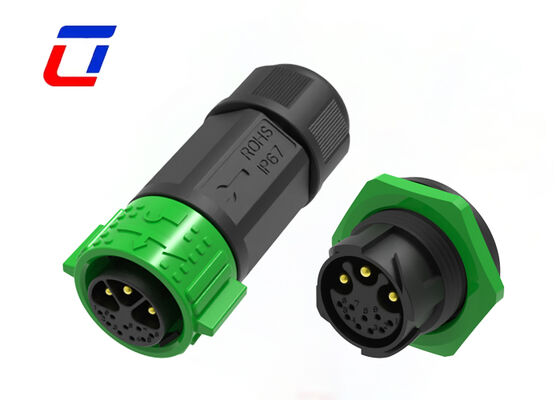

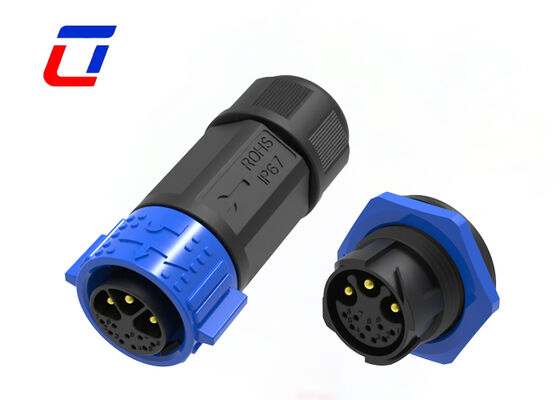

Name: 3+9 Pin M25 15+5A Connettore a pannello circolare montato per esterni
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Casa Prodotti Connettore impermeabile all'aperto

3+9 Pin M25 15+5A Connettore a pannello circolare montato per esterni

Dettagli:

Luogo di origine:	Cina
Marca:	Ulinkcon
Certificazione:	CE/Rohs
Numero di modello:	M25

Termini di pagamento e spedizione:

Quantità di ordine minimo:	Negoziazione
Prezzo:	Negoziabile
Imballaggi particolari:	scatola
Tempi di consegna:	Da 5 a 8 giorni lavorativi
Termini di pagamento:	T/T,D/A,D/P,MoneyGram,L/C
Capacità di alimentazione:	100000 coppie al mese

Contatto

Descrizione di prodotto dettagliata

Numero di pin:

Alimentazione e segnale 3+9 PIN

Valutazione di impermeabilità:

IP67

Intervallo di temperatura:

-40℃~+105℃

Materiale:

Nylon

Evidenziare:

M25 connettore circolare impermeabile

Connettore per il montaggio del pannello 15+5A

Connettore circolare impermeabile per esterni

Tipi di connettori multi pin di connettore impermeabile per esterni M25 30 A 300 V a 3 + 9 pin

Caratteristiche principali

Sistema di sgancio rapido Push Lock
Opzioni multicore: 2 pin, 3 pin, 4 pin, 5 pin, 3+2 pin, 3+3 pin, 3+9 pin, 3+13 pin e 2+20 pin
Versione per assemblaggio sul campo: entrambe le opzioni cavo-filo e cavo-scheda
Corrente nominale 20A per un funzionamento prolungato
Servizio di assemblaggio cavi supportato, benvenuto su misura
Benvenuto OEM/ODM

Industrie applicative

Applicazione di comunicazione
macchine per la codifica dei prodotti
codifica del prodotto inventariale
sistemi a getto d'inchiostro
Sistema solare
apparecchiature industriali a getto d'inchiostro
Apparecchiature per l'energia elettrica
Attrezzature per laboratorio forense e patologia
Apparecchiature per le comunicazioni
Macchinari pesanti

Dettagli rapidi di 6PinConnettore Maschio Femmina

Design a doppio circuito 3+9 pin per trasmissione integrata di alimentazione e segnale: La configurazione ottimizzata dei pin supporta la trasmissione indipendente di potenza ad alta corrente da 15 A tramite 3 pin e la trasmissione del segnale multicanale da 5 A tramite 9 pin. I circuiti separati di corrente forte e debole evitano interferenze reciproche, garantendo un'uscita di potenza stabile e la trasmissione sincrona di più segnali di controllo e sensori per sistemi di controllo elettronici complessi.
Connessione autobloccante rapida senza attrezzi: Dotato di struttura autobloccante con fibbia elastica, il connettore realizza un bloccaggio automatico e un bloccaggio saldo dopo l'inserimento senza rotazione del filo o strumenti ausiliari. Supporta un collegamento agevole e uno sblocco semplice, migliorando notevolmente l'efficienza di installazione e manutenzione per l'assemblaggio di massa in fabbrica e l'ispezione quotidiana delle apparecchiature.
Struttura stabile per montaggio a pannello per l'installazione di apparecchiature integrate: Adottando un design dedicato per il montaggio a pannello incorporato, presenta un posizionamento accurato e un fissaggio stabile. Si adatta perfettamente ai pannelli di controllo delle apparecchiature e alle pareti della cabina senza occupare spazio esterno, realizzando una disposizione ordinata e integrata delle apparecchiature. Compatibile con le dimensioni di apertura standard della maggior parte delle attrezzature industriali e degli strumenti di precisione, è particolarmente adatto per la produzione industriale di massa.
Protezione di tenuta completa IP67 per uso esterno in qualsiasi condizione atmosferica: Costruito con anello di tenuta in silicone integrato ad alta elasticità, il connettore raggiunge un montaggio senza spazi dopo l'autobloccaggio. Fornisce eccellenti prestazioni antipolvere, impermeabili e resistenti all'umidità, resistendo efficacemente all'erosione della pioggia, all'accumulo di polvere, alla rugiada e al leggero inquinamento da petrolio. Mantiene prestazioni stabili in ambienti all'aperto, in officina e in cabine esterne durante tutto l'anno.
Resistenza agli agenti atmosferici e durata alle vibrazioni di livello industriale: L'alloggiamento ignifugo ad alta tenacità presenta isolamento, resistenza agli urti e resistenza alla deformazione superiori. Ottimizzata per condizioni operative vibranti, la stretta struttura della fibbia autobloccante impedisce l'allentamento dopo vibrazioni a lungo termine. Con un'eccellente resistenza ai raggi UV, all'invecchiamento e alla corrosione, garantisce una durata di servizio stabile a lungo termine in scenari industriali difficili.

Caratteristiche del tipo di prodotto
Sistema di connettori	Cavo-cavo
Sigillabile	SÌ
Il connettore e il contatto terminano con	Fili e cavi
Tipo di connettore circolare	Spina, presa
Tipo di conchiglia	Guscio di plastica
Tipo di prodotto	Kit connettori
Funzionalità di configurazione
Numero di posizioni	3+9
Numero di posizioni del segnale	9
Contatti precaricati	SÌ
Caratteristiche Elettriche
Tensione operativa (VAC)	600 V massimo.
Tensione operativa (VCC)	600 V massimo.
Caratteristiche del corpo
Materiale della calotta	PA66
Tipo di materiale isolante del connettore circolare	Termoplastico a basso rischio di incendio
Sigillato ermeticamente	SÌ
Stile di ingresso	Lato
Tipo di protezione ambientale	Sigillato in elastomero, sigillato ermeticamente
Materiale dell'O-ring	Sigillato in elastomero, sigillato ermeticamente
Protezione ambientale	SÌ
Caratteristiche del contatto
Corrente nominale di contatto (max) (A) .	15A massimo
Tipo di contatto con connettore circolare	Spina-Presa
Attacco meccanico
Tipo di montaggio del connettore	Montaggio su cavo (sospeso)
Tipo di allineamento di accoppiamento	Con chiave
Conservazione dell'accoppiamento	Con
Dimensioni
Dimensione filo (AWG)	20AWG,18AWG,16AWG,14AWG,
Condizioni d'uso
Intervallo di temperatura operativa (°C)	-40~105°C
Livello di tenuta all'acqua IP	IP67
Livello di tenuta alla polvere IP	6
Standard di settore
Classificazione di infiammabilità UL	UL94V-0

Dimensione produttiva

Ulteriori dettagli tecnici

Domande frequenti

Q1: Qual è la tensione nominale?

A1: tensione nominale nota anche come tensione operativa, che dipende principalmente dal materiale isolante del connettore utilizzato e dalla spaziatura tra le dimensioni del contatto. Alcuni componenti o dispositivi con una tensione inferiore a quella nominale potrebbero non essere completati con le loro funzioni.

Q2:Come posso ottenere campioni?

A2: È un onore offrirti campioni e il trasporto dovrebbe essere pagato da solo. Puoi farmi sapere il numero del corriere e il tuo indirizzo dettagliato, quindi posso inviarti il campione immediatamente.

Q3: Come scegliere il connettore adatto?

A3:Devi fare quanto segue:
* Conferma la valutazione attuale e il numero di contatti
* Confermare che lo stile di assemblaggio debba essere precablato o meno. Se necessario, conferma quello successivo.
* Confermare la sezione del cavo
* Confermare la lunghezza e il materiale del cavo.
