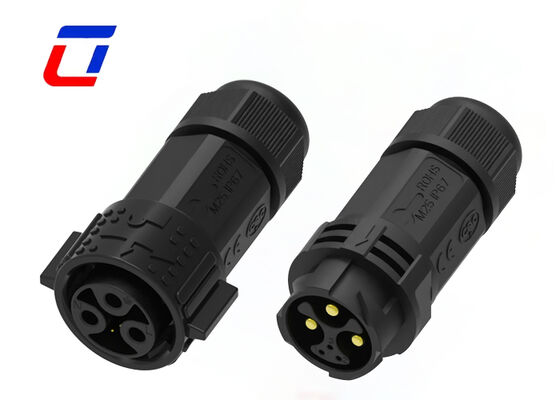

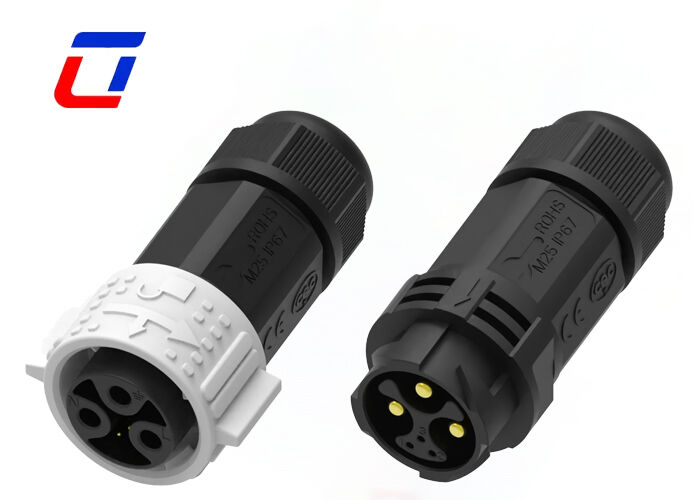

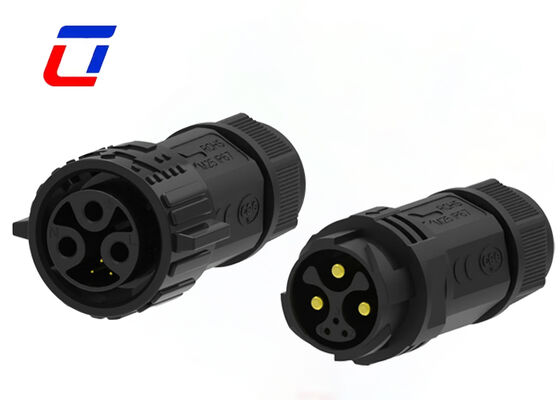

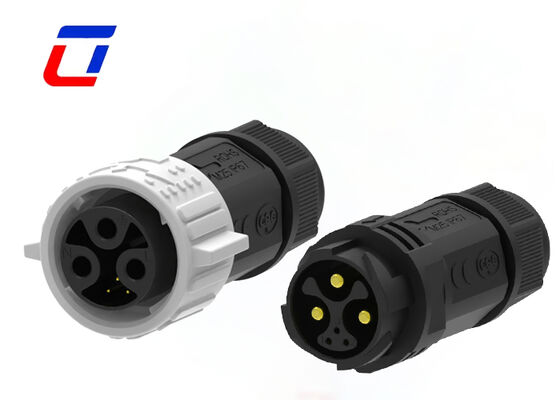

Name: PA66 15A+5A M25 Connettore impermeabile maschio femmina 3+3 connettori multi pin per il settore automobilistico
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Casa Prodotti connettore impermeabile ip67

PA66 15A+5A M25 Connettore impermeabile maschio femmina 3+3 connettori multi pin per il settore automobilistico

Dettagli:

Luogo di origine:	Cina
Marca:	Ulinkcon
Certificazione:	CE/Rohs/TUV
Numero di modello:	M25

Termini di pagamento e spedizione:

Quantità di ordine minimo:	Negoziazione
Prezzo:	Negoziabile
Imballaggi particolari:	scatola
Tempi di consegna:	Da 5 a 8 giorni lavorativi
Termini di pagamento:	T/T,D/A,D/P,MoneyGram,L/C
Capacità di alimentazione:	100000 coppie al mese

Contatto

Descrizione di prodotto dettagliata

Numero di pin:	Connettore di alimentazione e segnale 3+3PIN	Valutazione di impermeabilità:	IP67
attuale:	15A+5A	Intervallo di temperatura:	-40℃~+105℃
Materiale:	Nylon	Grado di resistenza alla fiamma:	UL94-V0
Evidenziare:	Connettore impermeabile PA66 15A+5A , connettore automobilistico maschio femmina M25 , connettore impermeabile IP67 3+3 pin

Connettori impermeabili PA66 affidabili circolari M25 3+3 pin IP67

Questo connettore impermeabile multi-pin M25 presenta un innovativo layout a 3+3 pin con alimentazione divisa da 15 A e 5 A, adottando una struttura plug-in maschio e femmina professionale su misura per scenari di connessione di alimentazione e segnale automobilistici. Realizzato in materiale nylon PA66 ad alta resistenza, il connettore integra tenacità, ritardante di fiamma e resistenza agli urti. Grazie alla tecnologia di tenuta di precisione, offre eccezionali prestazioni antipolvere, impermeabili e antivibranti per i veicoli. Soddisfa perfettamente le esigenze miste di alimentazione alta e bassa dei dispositivi elettronici automobilistici, fungendo da accessorio di collegamento impermeabile professionale per l'illuminazione automobilistica e le apparecchiature di controllo industriale.

Caratteristiche principali

Sistema di sgancio rapido Push Lock
Opzioni multicore: 2 pin, 3 pin, 4 pin, 5 pin, 3+2 pin, 3+3 pin, 3+9 pin, 3+13 pin e 2+20 pin
Versione per assemblaggio sul campo: entrambe le opzioni cavo-filo e cavo-scheda
Corrente nominale 20A per un funzionamento prolungato
Servizio di assemblaggio cavi supportato, benvenuto su misura
Benvenuto OEM/ODM

Panoramica del prodotto

Design a 3+3 pin divisi per l'alimentazione ibrida automobilistica: Adottando un'esclusiva disposizione raggruppata a 6 pin, questo connettore divide la trasmissione di potenza in alimentazione principale ad alta corrente da 15 A tramite 3 pin e alimentazione ausiliaria a bassa corrente da 5 A tramite altri 3 pin. I circuiti indipendenti di corrente forte e debole non generano interferenze reciproche, soddisfacendo accuratamente le diversificate richieste di alimentazione dell'alimentazione principale del veicolo, del controllo del segnale e delle funzioni ausiliarie e garantendo un funzionamento più stabile delle apparecchiature automobilistiche.
Anti-vibrazioni automobilistiche e accoppiamento maschio-femmina preciso: Dotato di struttura di aggancio maschio e femmina autobloccante M25, il connettore supporta un inserimento regolare e un allineamento preciso con una perfetta aderenza dopo il bloccaggio. Ottimizzato per condizioni operative di veicoli irregolari e vibranti, evita efficacemente allentamenti, scarso contatto e interruzioni di potenza, adattandosi completamente all'ambiente di lavoro dinamico continuo durante la guida del veicolo.
Materiale PA66 premium per una resistenza agli agenti atmosferici automobilistica superiore: L'alloggiamento è realizzato in nylon PA66 ignifugo originale di tipo automobilistico, caratterizzato da eccellente resistenza agli urti, resistenza alla deformazione e ampia tolleranza alla temperatura. Può resistere alle alte temperature nei vani motore, alle basse temperature in inverno e ai drastici cambiamenti della temperatura ambiente, offrendo allo stesso tempo un'eccezionale resistenza all'olio e prestazioni anti-invecchiamento per adattarsi ai complessi scenari di lavoro automobilistici.
La tenuta completamente impermeabile e antipolvere elimina i pericoli nascosti nel circuito: Costruito con guarnizioni di tenuta impermeabili ad alte prestazioni per un montaggio senza spazi vuoti ad angolo completo, il connettore impedisce efficacemente all'acqua piovana, all'acqua di lavaggio dell'auto, alla polvere e alla contaminazione di olio di entrare nell'area di connessione. Previene i comuni guasti elettrici automobilistici come cortocircuiti, scarso contatto e corrosione della linea, migliorando significativamente la sicurezza operativa e la durata delle apparecchiature del veicolo.
Struttura integrata leggera per una facile installazione e ampia adattabilità: Caratterizzato da una struttura compatta e integrata con un ingombro ridotto, questo connettore è perfettamente adatto per spazi di installazione ristretti all'interno dei veicoli. Adottando le specifiche di cablaggio standard, è ampiamente compatibile con la maggior parte dei dispositivi di modifica dei veicoli, dell'illuminazione automobilistica e dei sistemi di controllo elettronico intelligente, facilitando l'assemblaggio di massa e la manutenzione quotidiana.

Specifiche tecniche

Sistema di connettori	Cavo-cavo/scheda
Sigillabile	SÌ
Il connettore e il contatto terminano con	Fili e cavi
Tipo di connettore circolare	Spina, presa
Tipo di conchiglia	Guscio di plastica
Tipo di prodotto	Kit connettori
Numero di posizioni	3+3
Numero di posizioni del segnale	3
Contatti precaricati	SÌ
Tensione operativa (VAC)	600 V massimo.
Tensione operativa (VCC)	600 V massimo.
Materiale della calotta	PA66
Tipo di materiale isolante del connettore circolare	Termoplastico a basso rischio di incendio
Sigillato ermeticamente	SÌ
Stile di ingresso	Lato
Tipo di protezione ambientale	Sigillato in elastomero, sigillato ermeticamente
Materiale dell'O-ring	Sigillato in elastomero, sigillato ermeticamente
Protezione ambientale	SÌ
Corrente nominale di contatto (max) (A)	15A massimo
Tipo di contatto con connettore circolare	Spina-Presa
Tipo di montaggio del connettore	Montaggio su cavo (sospeso)
Tipo di allineamento di accoppiamento	Con chiave
Conservazione dell'accoppiamento	Con
Dimensione filo (AWG)	20 AWG, 18 AWG, 16 AWG, 14 AWG
Intervallo di temperatura operativa (°C)	-40~105°C
Livello di tenuta all'acqua IP	IP67
Livello di tenuta alla polvere IP	6
Classificazione di infiammabilità UL	UL94V-0

Industrie applicative

Applicazione di comunicazione
Macchine per la codifica dei prodotti
Codificazione dei prodotti inventariali
Sistemi a getto d'inchiostro
Sistema solare
Attrezzature industriali a getto d'inchiostro
Apparecchiature per l'energia elettrica
Attrezzature per laboratorio forense e patologia
Apparecchiature per le comunicazioni
Macchinari pesanti

Dimensione produttiva

Dettagli tecnici

Domande frequenti

Qual è la tensione nominale?

La tensione nominale, nota anche come tensione operativa, dipende principalmente dal materiale isolante del connettore utilizzato e dalla spaziatura tra le dimensioni dei contatti. Alcuni componenti o dispositivi potrebbero non funzionare correttamente se utilizzati al di sotto della tensione nominale.

Cos'è la corrente nominale?

Corrente nominale, detta anche corrente operativa. Se utilizzati al di sotto della corrente nominale con una tensione adeguata, i connettori generalmente funzionano correttamente. Durante la progettazione del connettore, le considerazioni termiche garantiscono che il connettore soddisfi i requisiti di corrente nominale, poiché il flusso di corrente genera calore a causa della resistenza del conduttore e della resistenza di contatto.

Posso avere un'etichetta personalizzata?

Sì, certo, puoi creare la tua etichetta privata e il tuo pacchetto, se hai bisogno di progettare il packaging, abbiamo anche un designer professionista per servirti.
