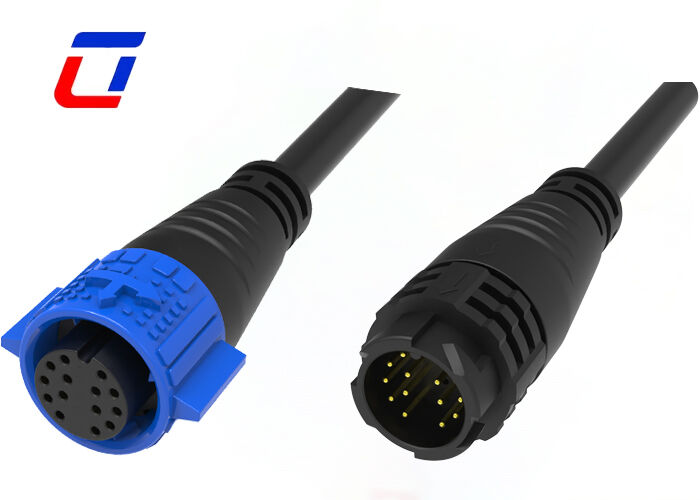

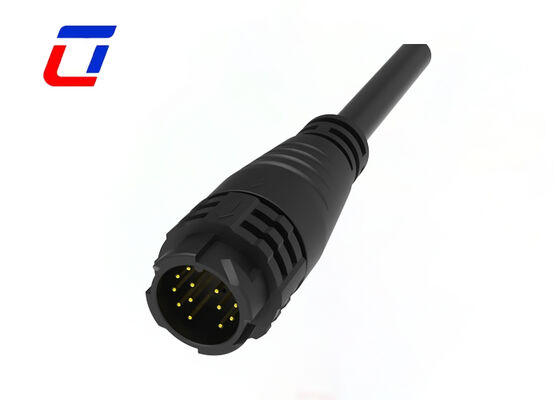

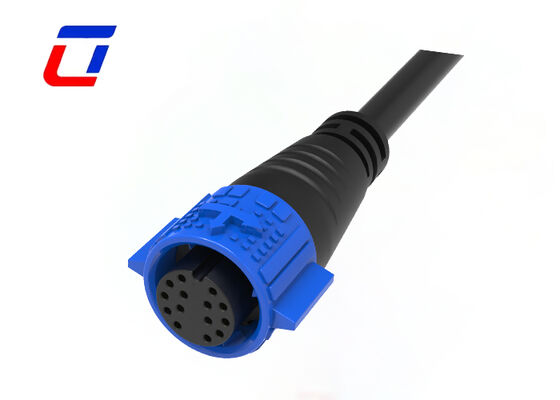

Name: M19 300V Connessione rapida di controllo a LED modellato 14 pin connettore a cavo esterno impermeabile
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Casa Prodotti connettore di cavo impermeabile

M19 300V Connessione rapida di controllo a LED modellato 14 pin connettore a cavo esterno impermeabile

Dettagli:

Luogo di origine:	Cina
Marca:	Ulinkcon
Certificazione:	CE/Rohs/TUV/UL
Numero di modello:	M19

Termini di pagamento e spedizione:

Quantità di ordine minimo:	Negoziazione
Prezzo:	Negoziabile
Imballaggi particolari:	1. Sacchetto di plastica; 2. Cartone; 3. Secondo i requisiti del cliente
Tempi di consegna:	3~6 giorni lavorativi
Termini di pagamento:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Capacità di alimentazione:	100000 paia mensili

Contatto

Descrizione di prodotto dettagliata

Materiale:	Nylon	Livello di protezione:	IP67
Grado di resistenza alla fiamma:	UL94-V0	Colore:	blu, rosso, giallo, nero, bianco
Materiale sigillante:	Guarnizione di sigillatura	Funzioni elettriche:	Trasmissione del segnale
Evidenziare:	Connettore cavo impermeabile M19 300V , connettore di controllo LED a 14 pin , connettore rapido stampato per esterni

Connettori per cavi M19 300V con connettore maschio femmina a 14 pin impermeabili

Descrizione rapida

Configurazione specifica del controllo LED e parametri principali: Adotta il pacchetto circolare M19 standard con layout di partizione preciso a 14 pin, appositamente progettato per i sistemi di controllo LED esterni. Tensione nominale 300 V, adatta per la trasmissione sincrona di segnali di pilotaggio e controllo LED. Le partizioni pin core sono responsabili dell'alimentazione LED, della regolazione e del controllo del segnale, eliminando la diafonia e soddisfacendo accuratamente le esigenze di controllo integrato e alimentazione di lampade LED per esterni, display LED, illuminazione paesaggistica a LED e altre apparecchiature, bilanciando trasmissione efficiente e precisione di controllo.
Vantaggi della tecnologia integrata modellata: Adotta la tecnologia di stampaggio professionale, integrando il cavo e il guscio del connettore in un unico pezzo mediante stampaggio a iniezione. Diversamente dai normali connettori assemblati, ha prestazioni di tenuta migliori e una struttura più solida, che può efficacemente evitare l'allentamento e l'ingresso di acqua nella connessione tra il cavo e il connettore. Con il supporto della tecnologia di stampaggio, il connettore ha un'eccellente resistenza alla trazione e alla flessione, adattandosi a complesse condizioni di cablaggio esterno come trazione e flessione, e non è facile che il cavo cada e abbia uno scarso contatto durante l'uso a lungo termine.
Protezione impermeabile IP67 per esterni: Ottimizzato per ambienti esterni difficili, adotta una struttura di tenuta modellata completamente sigillata con anello di tenuta in gomma fluorurata resistente agli agenti atmosferici, raggiungendo il livello di protezione IP67, realizzando una protezione completa dalla polvere e da immersione a breve termine di 30 minuti in acque profonde 1 metro. Può resistere efficacemente alla pioggia esterna, alla rugiada, alla polvere, ai raggi ultravioletti e alla leggera erosione dei media corrosivi, eliminare l'interruzione del segnale di controllo LED e il guasto dell'alimentazione causata da fattori ambientali e garantire un funzionamento stabile delle apparecchiature LED esterne.
Adattamento dei materiali e delle prestazioni elettriche: Il guscio è realizzato in materiale di nylon rinforzato PA66 resistente agli agenti atmosferici, lavorato mediante modifica della fibra di vetro e trattamento anti-UV, conforme al grado ignifugo UL94 V-0, con un ampio intervallo di resistenza alla temperatura di -40 ℃ ~ 105 ℃, anti-invecchiamento, resistenza agli urti e resistenza alla corrosione, adattandosi ad ambienti esterni difficili come l'esposizione a lungo termine al sole e l'alternanza di alte e basse temperature. I contatti sono realizzati in ottone ad alta conduttività con placcatura in oro, resistenza di contatto ≤10 mΩ, resistenza di isolamento ≥ 500 MΩ, tensione di tenuta 500 V CA/1 min, con prestazioni elettriche stabili, riducendo l'attenuazione del segnale di controllo LED e garantendo una trasmissione accurata dei comandi di regolazione e controllo.
Connessione rapida e scenari applicativi: Adotta un design a plug-in rapido con struttura di posizionamento anti-errore, che può essere agganciata e smontata manualmente senza strumenti speciali, migliorando notevolmente l'efficienza di installazione e manutenzione delle apparecchiature LED esterne. Supporta la connessione stampata filo-filo, adattandosi a cavi speciali LED da 0,5-2,5 mm², ampiamente utilizzati nell'illuminazione paesaggistica a LED per esterni, lampioni a LED, display a LED, luci decorative a LED e altre apparecchiature LED per esterni, particolarmente adatti per sistemi di controllo LED con elevati requisiti di velocità di connessione, prestazioni di impermeabilità e stabilità di controllo.

Caratteristiche principali

Sistema di sgancio rapido Push Lock
Opzioni multi-core: 2Pin,3Pin,4Pin,5Pin per alimentazione
3+2Pin,3+3Pin,3+4Pin,3+5Pin,3+9Pin e 2+20Pin per segnale di potenza combinato
6Pin,7Pin,8Pin,9Pin,10Pin,11Pin,12Pin,14Pin,16Pin e 18Pin per segnale disponibile
Versione per assemblaggio sul campo: entrambe le opzioni cavo-filo e cavo-scheda
Corrente nominale 5A per un funzionamento prolungato
Servizio di assemblaggio cavi supportato, benvenuto su misura
Benvenuto OEM/ODM

Parametri Elettrici
Nnumero di polacchi	14Pin
Valutazione attuale	5 Amax.
Valutazione della tensione	300 VCA massimo
Voltaggio di durabilità	1500 V CA a 60 s.

Parametri tecnici
Resistenza di contatto	10 mΩ massimo
Struttura isolante	500 MΩ a 500 VCC
Temperatura operativa	-40°C ~ +105°C
Classe IP	IP67 (1m/30min) se accoppiato
Materiale dello stampo	PA66
Materiale contatto/terminale	Ottone placcato oro
Materiale della guarnizione	Silicone

Parametri operativi
Valutazione della tensione	300 VCA massimo
Valutazione attuale	5A massimo
Dimensione minima del filo OD	3,0 mm~6,0 mm
Diametro massimo del filo OD	8,0 mm~10,0 mm
Area della sezione trasversale massima del cavo	0,5 mm²~2,5 mm²

Industrie applicative

Luci di crescita
Applicazione di comunicazione
macchine per la codifica dei prodotti
codifica del prodotto inventariale
sistemi a getto d'inchiostro
Sistema solare
apparecchiature industriali a getto d'inchiostro
Apparecchiature per l'energia elettrica
Attrezzature per laboratorio forense e patologia
Apparecchiature per le comunicazioni
Macchinari pesanti

Schizzo di progettazione

M19 300V Connessione rapida di controllo a LED modellato 14 pin connettore a cavo esterno impermeabile 1

Domande frequenti

1. Q: Sei una fabbrica o una società commerciale?
A: Siamo una fabbrica. Situato nel parco industriale di Ulinkcon, distretto di Bao'an, Shenzhen, Cina

2. D:Come posso effettuare un ordine? Qual è il processo?

UN:Il processo d'ordine è semplice: 1) Conferma i dettagli del prodotto e ottieni una fattura proforma (PI); 2) Effettuare l'acconto come concordato; 3) Iniziamo la produzione e ti aggiorniamo sui progressi; 4) Pagare il saldo prima della spedizione; 5) Organizzare la consegna e fornire informazioni di tracciabilità.

3. D: I vostri prodotti sono certificati? Che certificazioni hai?

R: Tutti i nostri prodotti sono certificati RoHS, CE e altri standard internazionali. Certificazioni specifiche (ad esempio FCC, UL) possono essere fornite su richiesta in base al mercato di riferimento.
