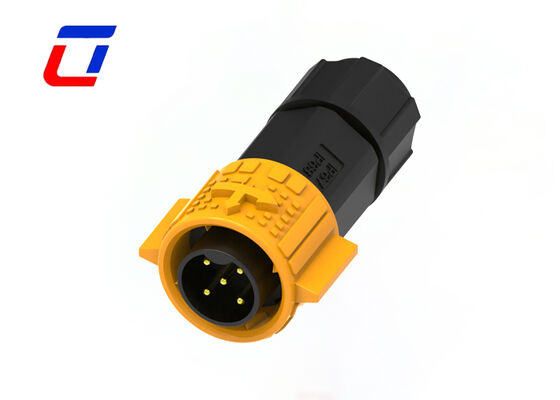

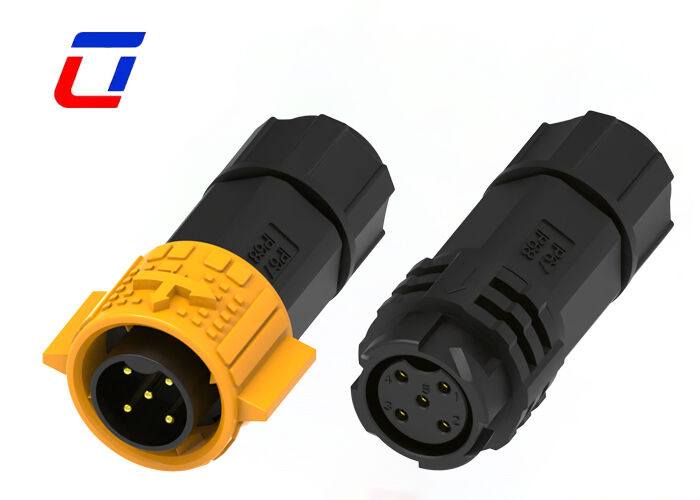

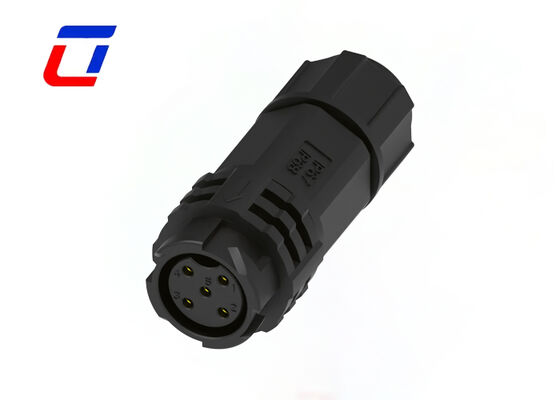

Name: 5 pin M19 Power Connector impermeabile in plastica PA66 20A maschio femmina Push Lock Connector
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Casa Prodotti Collegamento circolare impermeabile

5 pin M19 Power Connector impermeabile in plastica PA66 20A maschio femmina Push Lock Connector

Dettagli:

Luogo di origine:	Cina
Marca:	Ulinkcon
Certificazione:	CE/Rohs/TUV/UL
Numero di modello:	M19

Termini di pagamento e spedizione:

Quantità di ordine minimo:	Negoziazione
Prezzo:	Negoziabile
Imballaggi particolari:	1. Sacchetto di plastica; 2. Cartone; 3. Secondo i requisiti del cliente
Tempi di consegna:	3~6 giorni lavorativi
Termini di pagamento:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Capacità di alimentazione:	100000 paia mensili

Contatto

Descrizione di prodotto dettagliata

Tensione nominale:	300 V	Grado di resistenza alla fiamma:	UL94-V0
Temperatura operativa:	-40℃~+105℃	Materiale:	Nylon
Materiale di contatto:	Ottone placcato oro	Applicazione:	Automazione industriale
Evidenziare:	connettore di alimentazione impermeabile a 5 pin M19 , Collegamento di blocco a spinta impermeabile PA66 , 20Un connettore circolare maschio femmina

Connettore impermeabile rapido da maschio a femmina circolare M19 PA66 20A a 5 pin

Caratteristiche principali

Sistema di sgancio rapido Push Lock
Opzioni multi-core: 2Pin,3Pin,4Pin,5Pin per alimentazione
3+2Pin,3+3Pin,3+4Pin,3+5Pin,3+9Pin e 2+20Pin per segnale di potenza combinato
6Pin,7Pin,8Pin,9Pin,10Pin,11Pin,12Pin,14Pin,16Pin e 18Pin per segnale disponibile
Versione per assemblaggio sul campo: entrambe le opzioni cavo-filo e cavo-scheda
Corrente nominale 20A per un funzionamento prolungato
Servizio di assemblaggio cavi supportato, benvenuto su misura
Benvenuto OEM/ODM

Descrizione rapida

Parametri principali e vantaggi principali del design Push Lock: Adotta il pacchetto circolare M19 standard con layout preciso a 5 pin, appositamente progettato per la trasmissione di potenza di media potenza da 20 A, tensione nominale 300 V, adatto a vari scenari di alimentazione a bassa tensione industriale ed esterna. Il nucleo adotta una struttura di connessione push-lock, diversa dalla filettatura tradizionale o dal design plug-in ordinario. Può essere bloccato premendo e sbloccato con una chiave per un facile smontaggio, caratterizzato da un funzionamento efficiente ed eccellenti prestazioni anti-allentamento, che possono adattarsi efficacemente alle condizioni di vibrazione ed evitare l'allentamento della connessione e lo scarso contatto causato dalle vibrazioni del funzionamento dell'apparecchiatura.
Caratteristiche professionali del materiale PA66: Il guscio è realizzato in materiale di nylon rinforzato PA66, lavorato con tecnologia di modifica della fibra di vetro, rigorosamente conforme al grado ignifugo UL94 V-0, con eccellente resistenza alle alte e basse temperature (-40℃~105℃), resistenza agli urti, resistenza alla corrosione chimica e prestazioni anti-invecchiamento. Ha anche eccellenti prestazioni di isolamento, che possono isolare efficacemente potenziali rischi come perdite e cortocircuiti durante la trasmissione di potenza, bilanciando resistenza strutturale e sicurezza elettrica. È adatto per l'uso a lungo termine in ambienti industriali difficili come esterni, umidità e polvere pesante, senza crepe, deformazioni o invecchiamento.
Tecnologia di tenuta impermeabile IP67: Adotta una struttura integrata completamente sigillata con anello di tenuta impermeabile in gomma fluorurata ad alta elasticità, raggiungendo il livello di protezione IP67, realizzando una protezione completa contro la polvere e l'immersione in acqua a breve termine (1 m di profondità dell'acqua/30 minuti). La struttura di tenuta è perfettamente abbinata al design push-lock e l'anello di tenuta si adatta perfettamente dopo il bloccaggio, bloccando efficacemente l'intrusione di vapore acqueo, polvere, macchie d'olio, gas corrosivi e altre impurità, eliminando guasti elettrici causati da fattori ambientali, garantendo una trasmissione di potenza stabile e affidabile e prolungando notevolmente la durata del connettore.
Prestazioni elettriche e affidabilità dei contatti: I contatti sono realizzati in substrato di ottone ad alta conduttività con placcatura in oro di precisione sulla superficie, resistenza di contatto ≤10 mΩ, resistenza di isolamento ≥500 MΩ, tensione di tenuta 500 V CA/1 min, aumento di temperatura ≤ 30 K, con prestazioni elettriche stabili. Lo strato di placcatura in oro uniforme e denso ha un'eccellente resistenza all'ossidazione e all'usura, che può ridurre efficacemente la perdita di potenza, evitare contatti scadenti, attenuazione del segnale (adatto per la trasmissione del segnale ausiliario) e altri problemi durante l'uso a lungo termine. La durata dell'inserimento meccanico è ≥ 5000 volte, soddisfacendo le esigenze di utilizzo a lungo termine delle apparecchiature di massa.
Progettazione strutturale e scenari applicativi: Struttura plug-in maschio-femmina, dimensioni compatte, adatta a vari layout di installazione, che supporta la connessione flessibile cavo-filo e cavo-scheda. Il metodo di cablaggio può essere crimpato o saldato a seconda delle esigenze, adattandosi a fili da 0,5-2,5 mm², con elevata efficienza di assemblaggio e facile manutenzione e sostituzione successiva. È ampiamente utilizzato in apparecchiature di automazione industriale, sistemi di illuminazione per esterni, nuove apparecchiature ausiliarie di energia, apparecchiature elettriche marine, apparecchiature di alimentazione di sicurezza, sistemi a bassa tensione montati su veicoli e altri campi, particolarmente adatto per scenari di trasmissione di potenza di media potenza con elevati requisiti di comodità di connessione, prestazioni di impermeabilità e durata dei materiali.

Parametri Elettrici
Nnumero di polacchi	5Pin
Valutazione attuale	20A massimo
Valutazione della tensione	300 VCA massimo
Voltaggio di durabilità	1000 V CA a 60 s.

Parametri tecnici
Resistenza di contatto	10 mΩ massimo
Struttura isolante	500 MΩ a 500 VCC
Temperatura operativa	-40°C ~ +105°C
Classe IP	IP67 (1m/30min) se accoppiato
Materiale dello stampo	PA66
Materiale contatto/terminale	Ottone placcato oro
Materiale della guarnizione	Silicone

Parametri operativi
Valutazione della tensione	600 VCA massimo
Valutazione attuale	15A massimo
Dimensione minima del filo OD	3,0 mm~6,0 mm
Diametro massimo del filo OD	8,0 mm~10,0 mm
Area della sezione trasversale massima del cavo	0,5 mm²~2,5 mm²

Industrie applicative

Luci di crescita
Applicazione di comunicazione
macchine per la codifica dei prodotti
codifica del prodotto inventariale
sistemi a getto d'inchiostro
Sistema solare
apparecchiature industriali a getto d'inchiostro
Apparecchiature per l'energia elettrica
Attrezzature per laboratorio forense e patologia
Apparecchiature per le comunicazioni
Macchinari pesanti

Schizzo di progettazione
