Name: Connettore dati cavo M19 a 18 pin a sgancio rapido impermeabile IP67 300 Volt
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Casa Prodotti connettore impermeabile ip67

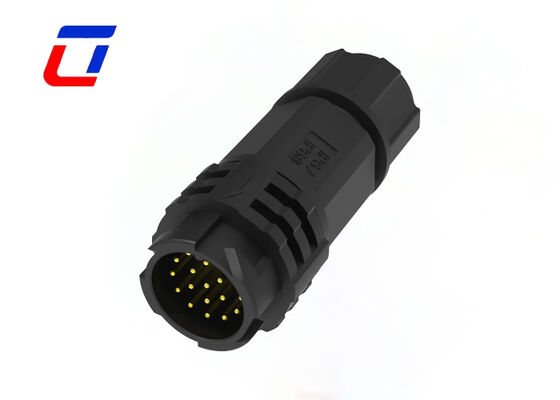

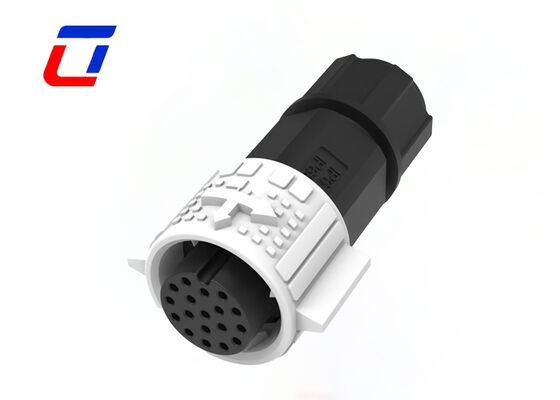

Connettore dati cavo M19 a 18 pin a sgancio rapido impermeabile IP67 300 Volt

Dettagli:

Luogo di origine:	Cina
Marca:	Ulinkcon
Certificazione:	CE/Rohs/TUV/UL
Numero di modello:	M19

Termini di pagamento e spedizione:

Quantità di ordine minimo:	Negoziazione
Prezzo:	Negoziabile
Imballaggi particolari:	1. Sacchetto di plastica; 2. Cartone; 3. Secondo i requisiti del cliente
Tempi di consegna:	3~6 giorni lavorativi
Termini di pagamento:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Capacità di alimentazione:	100000 paia mensili

Contatto

Descrizione di prodotto dettagliata

Tensione nominale:

300 V

Grado di resistenza alla fiamma:

UL94-V0

Tipo di connettore:

Fermaglio maschio

Materiale:

Nylon

Evidenziare:

M19 connettore a cavo impermeabile

connettore a rilascio rapido a 18 pin

connettore IP67 da 300 volt

PA66 18 pin M19 connettori di filo a bassa tensione impermeabile

M19 18 Pin Circular Connector per applicazioni di segnale esterno

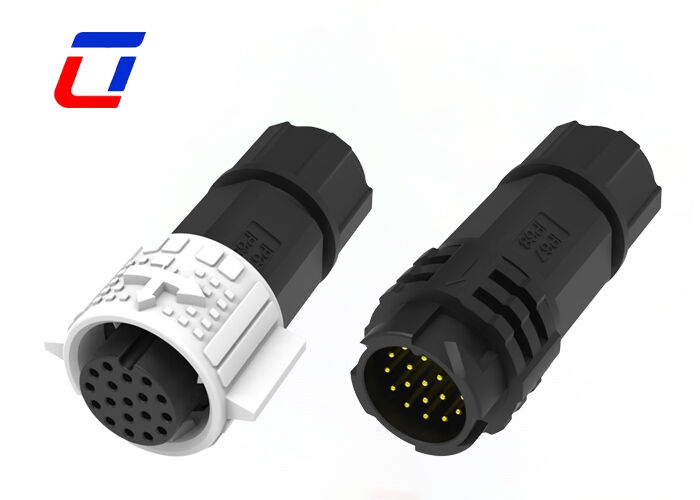

Visualizzazione del prodotto

Modello di prodotto e informazioni di base: modello è Quick Lock 300V Signal M19, un connettore circolare in plastica con 18 pin, specificamente progettato per applicazioni impermeabili all'aperto.Integra trasmissione del segnale e protezione impermeabile, adatto a vari scenari elettrici esterni difficili.
Parametri elettrici di base: tensione nominale di 300 V, corrente nominale di 5 A, per garantire una trasmissione stabile del segnale e della potenza nei sistemi elettrici esterni a bassa tensione.la resistenza di isolamento è superiore a 500mΩ, prevenendo efficacemente le interferenze del segnale e i rischi di perdite.
Prestazioni impermeabili e protezione ambientale: raggiunge il livello di resistenza all'acqua IP67, in grado di bloccare efficacemente la pioggia, la neve, la polvere e l'umidità,garantire un funzionamento stabile anche in ambienti esterni difficili come la pioggiaÈ resistente agli UV, resistente alla corrosione e ignibile (UL94-V0), adattandosi all'uso esterno a lungo termine senza degrado delle prestazioni.
Vantaggi strutturali e materiali: adotta la struttura circolare M19, realizzata in plastica di ingegneria ad alte prestazioni (nylon PA66), leggera, resistente all'usura e all'impatto.I 18 perni allineati con precisione realizzano una connessione ad alta densità, che consente la trasmissione simultanea di più circuiti di potenza e segnale in un fattore di forma compatto.
Disegno a blocco rapido: dotato di un meccanismo di accoppiamento a blocco rapido con un solo clic, che consente una connessione e una disconnessione veloci e senza utensili.Una semplice azione di spinta e clic garantisce i connettori maschio e femmina saldamente, impedendo la disconnessione accidentale causata da vento, vibrazioni o interferenze umane e riducendo il tempo di installazione fino al 50% rispetto ai connettori a filo tradizionali.
Contatto e terminazione: i perni di contatto sono realizzati in lega di rame placcato oro, che riduce al minimo la resistenza al contatto, previene l'ossidazione,e garantisce un'eccellente conducibilità anche in condizioni esterne ad alta umiditàSupporta metodi opzionali di crimping o di terminazione della saldatura, adatti a diverse esigenze di cablaggio.
Intervallo di temperatura di funzionamento: funziona stabilmente nell'intervallo di temperatura da -40°C a +105°C, adattandosi a condizioni meteorologiche estreme come freddo intenso e alte temperature,con una forte adattabilità ambientale.
Scenari di applicazione: ampiamente utilizzati in apparecchiature elettroniche per esterni, tra cui illuminazione a LED, sistemi di energia solare, apparecchiature di automazione industriale, dispositivi di comunicazione per esterni, apparecchiature per palcoscenico,elettronica marina, e telecamere di sicurezza esterne, che forniscono un supporto affidabile per il segnale e la connessione di alimentazione.
Certificazione e Durabilità: certificato CE, ROHS, TUV, UL, soddisfa gli standard internazionali di sicurezza e ambiente.con una durata di accoppiamento non inferiore a 3000 cicli, garantendo un utilizzo affidabile a lungo termine.

Caratteristiche chiave

Conchiglia di plastica di ingegneria PA66 con resistenza superiore e resistenza alle intemperie
Struttura circolare M19 per accostamento preciso e resistenza alle vibrazioni
Sistema di rilascio rapido a blocco a spinta per un facile collegamento
Disponibili configurazioni multiple di pin: 2-18 pin
Varianti di combinazione di potenza e segnale: 3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin, 2+20Pin
Versioni di montaggio sul campo: opzioni filo-a-filo e filo-a-tabella
20A corrente nominale per funzionamento continuo
Servizi di montaggio di cavi disponibili
Supporto per la personalizzazione OEM/ODM

Specificità del materiale

Materiale della conchiglia:Plastico di ingegneria PA66 di alta qualità con eccellente resistenza meccanica, resistenza agli urti e resistenza alla deformazione.e corrosione per prestazioni stabili a lungo termine in ambienti esterni complessi.

Parametri elettrici

Parametro	Specificità
Numero di polacchi	18 Pin
Classificazione attuale	5A massimo
Valore nominale della tensione	300VAC massimo
Tensione di durata	1500VAC @ 60 secondi

Parametri tecnici

Parametro	Specificità
Resistenza al contatto	10 mΩ massimo
Struttura isolante	500 MΩ a 500VDC
Temperatura di funzionamento	-40°C a +105°C
Classe IP	IP67 (1m / 30min) quando accoppiato
Materiale di muffa	PA66
Materiale di contatto/terminale	Rame placcato d'oro
Materiale del sigillo	Acciaio

Parametri di funzionamento

Parametro	Specificità
Valore nominale della tensione	300VAC massimo
Classificazione attuale	5A massimo
Dimensione minima del filo OD	3.0 mm - 6.0 mm
Dimensione massima del filo OD	8.0 mm - 10.0 mm
Superficie massima della sezione trasversale del cavo	0.5 mm2 - 2,5 mm2
