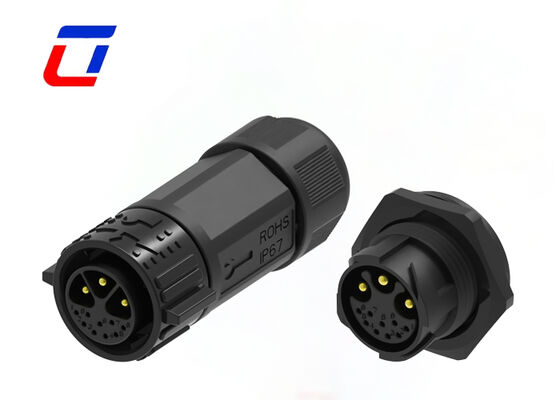

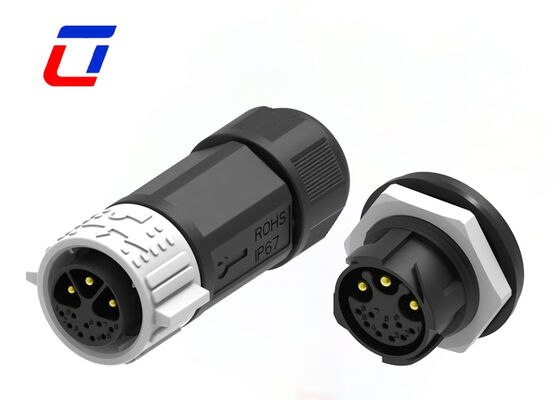

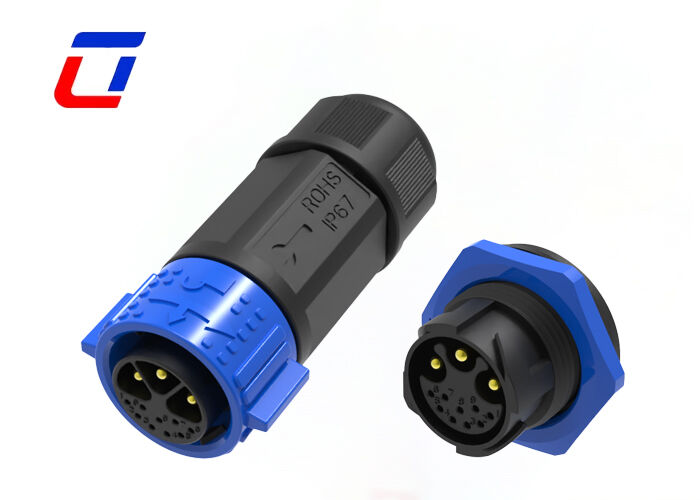

Name: Connettori circolari multi-pin M25 3+9 a sgancio rapido, connettore filo-scheda impermeabile
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Price: Negoziabile USD
Availability: InStock

Casa Prodotti Incavo impermeabile della spina

Connettori circolari multi-pin M25 3+9 a sgancio rapido, connettore filo-scheda impermeabile

Dettagli:

Luogo di origine:	Cina
Marca:	Ulinkcon
Certificazione:	CE/Rohs
Numero di modello:	M25

Termini di pagamento e spedizione:

Quantità di ordine minimo:	Negoziazione
Prezzo:	Negoziabile
Imballaggi particolari:	Scatola
Tempi di consegna:	Da 5 a 8 giorni lavorativi
Termini di pagamento:	T/t, d/a, d/p, l/c
Capacità di alimentazione:	100000 coppie al mese

Contatto

Descrizione di prodotto dettagliata

Numero di pin:	3+9 PIN	Valutazione di impermeabilità:	IP67
Intervallo di temperatura:	-40℃~+105℃	Materiale:	Nylon
Modalità di connessione:	Spingere il filo di blocco sulla scheda	Funzioni elettriche:	Trasmissione di potenza+segnale
Evidenziare:	M25 connettore circolare impermeabile , cavo a rilascio rapido per il connettore a bordo , presa impermeabile a 3+9 pin

Connettore rapido a filo multi-pin circolare M25 3+9 impermeabile

Panoramica del prodotto

Connettore impermeabile per esterni M25 30A 300V con tipi di connettori multi-pin da 3+9 pin

Caratteristiche principali

Sistema di sgancio rapido a blocco a pressione
Opzioni multicore: 2 pin, 3 pin, 4 pin, 5 pin, 3+2 pin, 3+3 pin, 3+9 pin, 3+13 pin e 2+20 pin
Versione per assemblaggio sul campo: opzioni sia da filo a filo che da filo a scheda
Corrente nominale 20A per lavoro a lungo termine
Servizio di assemblaggio cavi supportato, benvenuto personalizzato
OEM/ODM benvenuti

Settori di applicazione

Applicazione per le comunicazioni
Macchine per la codifica dei prodotti
Codifica dei prodotti di magazzino
Sistemi a getto d'inchiostro
Sistema solare
Apparecchiature industriali a getto d'inchiostro
Apparecchiature per l'energia elettrica
Apparecchiature forensi e patologiche di laboratorio
Apparecchiature di comunicazione
Macchinari pesanti

Caratteristiche chiave

Suddivisione funzionale 3+9 pin: 3 pin trasportano l'alimentazione principale, 9 pin supportano la trasmissione di segnali multicanale, sostituendo i connettori tradizionali, riducendo le interfacce del 75% e gli errori di cablaggio a 0.
Design a prova di errore a blocco rapido: La scanalatura a prova di errore previene danni ai pin, la fibbia elastica si blocca in 1 secondo senza attrezzi, consentendo l'installazione all'aperto da parte di una sola persona e una costruzione più sicura.
Portata di media potenza 30A/300V: Adatto per apparecchiature per esterni di media potenza, capacità di carico superiore del 100% rispetto ai connettori a bassa corrente.
Protezione esterna IP67: Tripla sigillatura + alloggiamento resistente agli agenti atmosferici resiste ad ambienti difficili, adatto per uso esterno a lungo termine come fotovoltaico e sicurezza.
Bassa perdita e anti-interferenza: I pin placcati in oro di rame privo di ossigeno riducono le perdite; 9 pin di segnale con schermatura indipendente, adatti per la raccolta dati remota IoT.

Specifiche tecniche

Caratteristiche del tipo di prodotto	Sistema di connettori: da cavo a scheda Sigillabile: Sì Connettore e contatti terminano a: Filo e cavo Tipo di connettore circolare: Spina, Presa Tipo di guscio: Guscio in plastica Tipo di prodotto: Kit connettore
Caratteristiche di configurazione	Numero di posizioni: 3+9 Numero di posizioni segnale: 9 Contatti precaricati: Sì
Caratteristiche elettriche	Tensione operativa (VAC): 600V max. Tensione operativa (VDC): 600V max.
Caratteristiche del corpo	Materiale del guscio: PA66 Tipo di materiale isolante del connettore circolare: Termoplastico a bassa emissione di fumi Ermeticamente sigillato: Sì Stile di ingresso: Laterale Tipo di protezione ambientale: Sigillato con elastomero, Ermeticamente sigillato Materiale O-ring: Sigillato con elastomero, Ermeticamente sigillato Protezione ambientale: Sì
Caratteristiche dei contatti	Corrente nominale del contatto (Max) (A): 15A max. Tipo di contatto del connettore circolare: Pin-Socket
Attacco meccanico	Tipo di montaggio del connettore: Montaggio su cavo (a sbalzo) Tipo di allineamento di accoppiamento: Con scanalatura Ritenzione di accoppiamento: Con
Dimensioni	Dimensioni del filo (AWG): 20AWG, 18AWG, 16AWG, 14AWG
Condizioni d'uso	Intervallo di temperatura operativa (°C): -40 ~105°C Livello di tenuta all'acqua IP: IP67 Livello di tenuta alla polvere IP: 6
Standard industriali	Classificazione di infiammabilità UL: UL 94V-0

Dimensione di produzione

Maggiori dettagli tecnici

Domande frequenti

D1: Qual è la tensione nominale?

R1: Tensione nominale, nota anche come tensione operativa, che dipende principalmente dal materiale isolante del connettore utilizzato, dalla spaziatura tra le dimensioni del contatto. Alcuni componenti o dispositivi al di sotto della loro tensione nominale potrebbero non completare le loro funzioni.

D2: Cosa succede se ci sono problemi di qualità con la merce ricevuta?

R2: Si prega di fornire foto/video dei prodotti difettosi entro 7 giorni dalla ricezione. Verificheremo il problema e offriremo soluzioni come sostituzione gratuita, riparazione o rimborso parziale in base alla situazione.

D3: Quanti materiali potete fornire?

R3: Ci sono diversi materiali per connettori e cavi, di solito usiamo materiale PVC/Nylon per produrre connettori, materiale PVC/gomma/silicone è stato utilizzato nei cavi. Naturalmente possiamo anche scegliere il materiale in base alle vostre esigenze.
