Name: Connettori circolari push-pull M25 3+3 pin 20A connettore di alimentazione e segnale filo-scheda
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Casa Prodotti Incavo impermeabile della spina

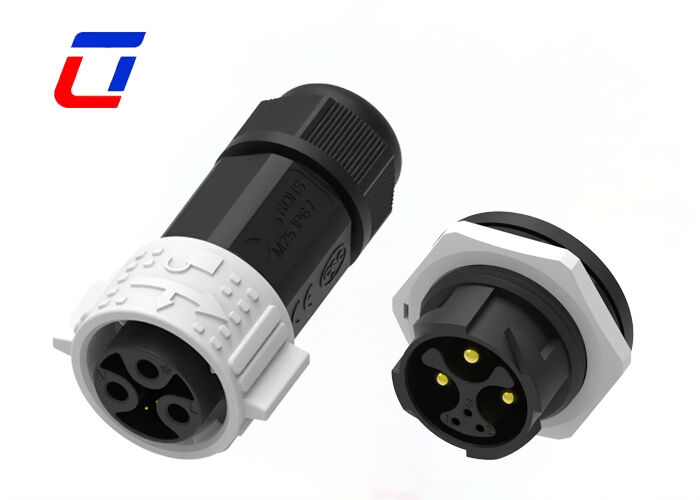

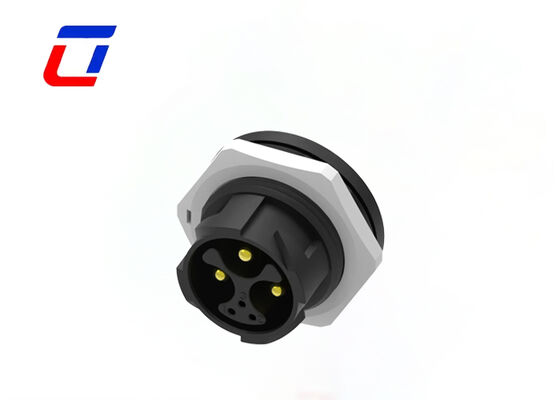

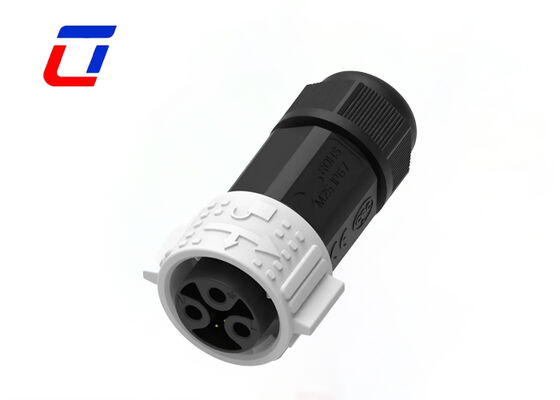

Connettori circolari push-pull M25 3+3 pin 20A connettore di alimentazione e segnale filo-scheda

Dettagli:

Luogo di origine:	Cina
Marca:	Ulinkcon
Certificazione:	CE/Rohs/TUV
Numero di modello:	M25

Termini di pagamento e spedizione:

Quantità di ordine minimo:	Negoziazione
Prezzo:	Negoziabile
Imballaggi particolari:	Scatola
Tempi di consegna:	Da 5 a 8 giorni lavorativi
Termini di pagamento:	T/T,D/A,D/P,MoneyGram,L/C
Capacità di alimentazione:	100000 coppie al mese

Contatto

Descrizione di prodotto dettagliata

Numero di pin:	3+3PIN	Valutazione di impermeabilità:	IP67
Intervallo di temperatura:	-40℃~+105℃	Materiale:	Nylon
Tipo:	Presa maschio femmina	Grado di resistenza alla fiamma:	UL94-V0

Connettori circolari push-pull M25 3+3 pin 20A Wire To Board Power Signal Connector

Connettori impermeabili affidabili M25 3+3 pin PA66 IP67 per montaggio a pannello circolare. Connettore impermeabile M25 3+3 pin IP67 15A+5A spina maschio femmina a sgancio rapido.

Caratteristiche principali

Sistema di sgancio rapido a pressione
Opzioni multicore: 2 pin, 3 pin, 4 pin, 5 pin, 3+2 pin, 3+3 pin, 3+9 pin, 3+13 pin e 2+20 pin
Versione per assemblaggio sul campo: opzioni wire to wire e wire to board
Corrente nominale 20A per lavoro prolungato
Servizio di assemblaggio cavi supportato, benvenuti personalizzazioni
OEM/ODM benvenuti

Panoramica del prodotto

Design diviso 3+3 pin, integrazione alimentazione e segnale: Adotta un layout esclusivo a 3+3 pin, realizzando accuratamente la trasmissione sincrona di alimentazione e segnale senza connettori aggiuntivi. La corrente nominale di 20A è scientificamente distribuita come 15A (pin di alimentazione) + 5A (pin di segnale), bilanciando l'alimentazione ad alta potenza e la trasmissione del segnale ad alta precisione, evitando interferenze di segnale e adatto a scenari di connessione wire-to-board.

Connessione rapida push-pull, facile da usare: Presenta un'innovativa struttura di connessione push-pull, non richiede attrezzi. Può essere collegato accuratamente con una leggera pressione e scollegato rapidamente con una trazione, il che bilancia la stabilità della connessione e la comodità di smontaggio, migliorando notevolmente l'efficienza dell'assemblaggio, della manutenzione e della riparazione delle apparecchiature, e adattandosi a scenari industriali che richiedono frequenti inserimenti e disinserimenti.

Protezione di grado industriale, adattabile a condizioni di lavoro complesse: L'alloggiamento è realizzato in materiale PA66 ad alta resistenza, combinato con una struttura di tenuta in silicone di precisione, che offre eccellenti prestazioni antipolvere, impermeabili e antivibrazione, resistendo efficacemente a interferenze come polvere, umidità e vibrazioni meccaniche nelle officine industriali, garantendo una trasmissione stabile di alimentazione e segnale e prolungando la durata del connettore.

Speciale per Wire-to-Board, forte adattabilità: Progettato specificamente per scenari di connessione wire-to-board, i terminali adottano una struttura di posizionamento a prova di errore per evitare connessioni inverse e errate, e il cablaggio è comodo. È compatibile con varie specifiche di cavi e può abbinare in modo flessibile le esigenze di alimentazione e trasmissione del segnale di apparecchiature di automazione industriale, strumenti e misuratori, apparecchiature di controllo intelligenti e altre connessioni wire-to-board.

Specifiche tecniche

Sistema di connettori	Cavo-a-scheda
Sigillabile	Sì
Connettore e contatti terminano a	Filo e cavo
Tipo di connettore circolare	Spina, Presa
Tipo di guscio	Guscio in plastica
Tipo di prodotto	Kit connettore
Numero di posizioni	3+3
Numero di posizioni segnale	3
Contatti precaricati	Sì
Tensione operativa (VAC)	600V max.
Tensione operativa (VDC)	600V max.
Materiale del guscio	PA66
Tipo di materiale isolante del connettore circolare	Termoplastico a bassa emissione di fumi e fiamme
Sigillato ermeticamente	Sì
Stile di ingresso	Laterale
Tipo di protezione ambientale	Sigillato con elastomero, sigillato ermeticamente
Materiale O-ring	Sigillato con elastomero, sigillato ermeticamente
Protezione ambientale	Sì
Corrente nominale di contatto (max) (A)	20A max.
Tipo di contatto del connettore circolare	Pin-Socket
Tipo di montaggio del connettore	Montaggio su cavo (sospeso)
Tipo di allineamento di accoppiamento	Con chiave
Ritenzione di accoppiamento	Con
Dimensioni del filo (AWG)	20AWG, 18AWG, 16AWG, 14AWG
Intervallo di temperatura operativa (°C)	-40 ~105°C
Livello di tenuta all'acqua IP	IP67
Livello di tenuta alla polvere IP	6
Classificazione di infiammabilità UL	UL 94V-0

Settori di applicazione

Applicazione di comunicazione
Macchine per la codifica di prodotti
Codifica prodotti di magazzino
Sistemi a getto d'inchiostro
Sistema solare
Apparecchiature industriali a getto d'inchiostro
Apparecchiature elettriche
Apparecchiature forensi e patologiche di laboratorio
Apparecchiature di comunicazione
Macchinari pesanti

Dimensioni di produzione

Dettagli tecnici

Domande frequenti

Cos'è la tensione nominale?

La tensione nominale, nota anche come tensione operativa, dipende principalmente dal materiale isolante del connettore utilizzato e dalla spaziatura tra le dimensioni dei contatti. Alcuni componenti o dispositivi potrebbero non funzionare correttamente se utilizzati al di sotto della loro tensione nominale.

Cos'è la corrente nominale?

La corrente nominale, nota anche come corrente operativa. Quando si opera al di sotto della corrente nominale con la tensione corretta, i connettori generalmente funzionano correttamente. Durante la progettazione del connettore, le considerazioni termiche assicurano che il connettore soddisfi i requisiti di corrente nominale, poiché il flusso di corrente genera calore a causa della resistenza del conduttore e della resistenza di contatto.

Posso pagare dopo aver ricevuto la merce?

Per la prima collaborazione, è richiesto il pagamento anticipato per garantire la fluidità della produzione. Per i clienti fidati a lungo termine, i termini di pagamento flessibili possono essere discussi dopo diversi ordini di successo.

Valutazioni e recensioni

Valutazione complessiva

5.0

Basato su 50 recensioni per questo fornitore

Valutazione Istantanea

Di seguito è riportata la distribuzione di tutte le valutazioni

5 stelle

100%

4 stelle

3 stelle

2 stelle

1 stelle

Tutte le recensioni

L*s

Cuba Jan 10.2026

È utile. (56)

The seller’s service is very friendly, and they answered technical questions quickly and accurately. The product also meets my expectations; it does not corrode even after long-term use, so it is reliable.

O*l

Finland Jul 25.2025

È utile. (1009)

I’m really impressed with the quality of these connectors. They fit tightly, install easily, and have zero water leakage so far. The seller was responsive and helpful both before and after my purchase. Highly recommended!

M*e

Mexico May 10.2025

È utile. (756)

Great experience from start to finish. I had a lot of questions about IP rating and material, and the customer service was super helpful—they explained everything clearly and professionally. The ordering system was straightforward, shipping was faster than expected, and the product quality matched the description perfectly.
