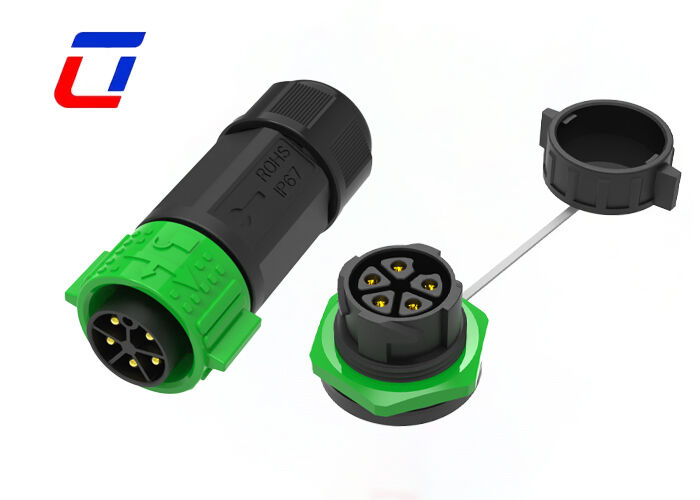

Connettore maschio-femmina industriale impermeabile a 5 pin per alimentazione 300V M25 con blocco a pressione
Caratteristiche principali
- Sistema di sgancio rapido a blocco a pressione
- Opzioni multicore: disponibili 2 pin, 3 pin, 4 pin, 5 pin, 3+2 pin, 3+3 pin, 3+9 pin, 3+13 pin, 5+2 pin e 2+20 pin
- Versione per assemblaggio sul campo: opzioni sia filo-filo che filo-scheda
- Connettore impermeabile ad alta corrente, ottima scelta fino a 50A per un funzionamento prolungato
- Servizio di assemblaggio cavi supportato, benvenuti a personalizzare
- OEM/ODM benvenuti
Dettagli rapidi del connettore impermeabile a 2 pin per pannello
Capacità di corrente elevata da 50A
Progettato per la trasmissione di alta potenza con una corrente nominale fino a 50A, che fornisce un'erogazione di potenza stabile ed efficiente per apparecchiature industriali, moduli di alimentazione e dispositivi elettrici ad alto carico.
Configurazione elettrica precisa a 5 pin
Layout standard a 5 pin con spaziatura ottimizzata dei terminali e struttura dei contatti, garantendo bassa resistenza di contatto, uscita di tensione stabile e trasmissione affidabile di segnali o potenza.
Grado di protezione IP67 impermeabile e antipolvere
Struttura circolare completamente sigillata blocca efficacemente polvere, umidità, pioggia e contaminazione da olio. Adatto per ambienti industriali esterni, umidi e difficili a lungo termine.
Alloggiamento in plastica leggero e ad alta resistenza
Realizzato in materiale plastico di grado ingegneristico con elevata resistenza meccanica, resistenza al calore, resistenza alla corrosione e proprietà ignifughe, mantenendo il connettore leggero e facile da installare.

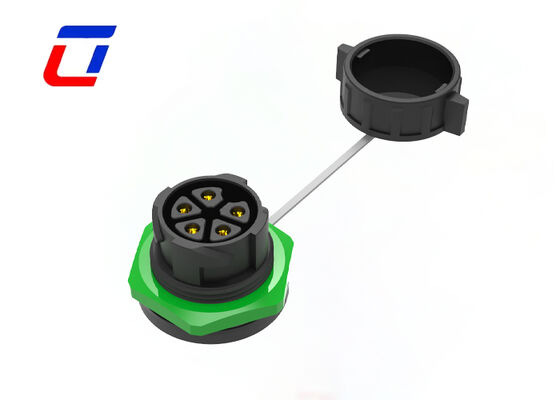

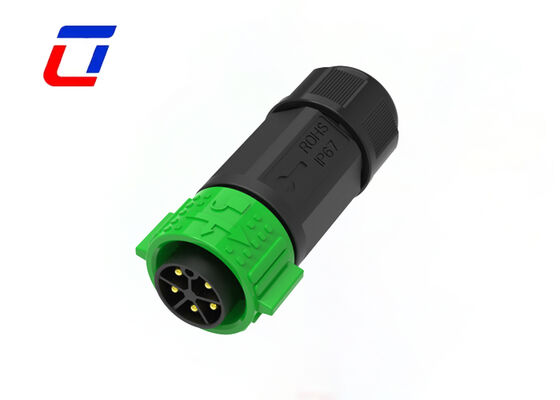

Sistema di accoppiamento spina-presa maschio e femmina
Set completo di connettori maschio e femmina con allineamento preciso e accoppiamento stretto, riducendo contatti scadenti, allentamenti o usura durante l'uso a lungo termine.
Interfaccia circolare standard M25
Adotta dimensioni circolari M25 universali e specifiche di montaggio, con elevata compatibilità per il montaggio su pannello, l'assemblaggio di cavi e la sostituzione di apparecchiature.
Struttura antiurto e anti-allentamento
Il design della connessione stabile migliora le prestazioni antivibrazione e anti-scuotimento, mantenendo una connessione sicura anche in caso di vibrazioni meccaniche e movimenti all'aperto.
| Parametri elettrici |
| Numero di poli |
Connettore impermeabile a 5 pin |
| Corrente nominale |
50A max |
| Tensione nominale |
600VAC max |
| Tensione di tenuta |
1500VAC @ 60 s. |
Settori di applicazione
- Applicazione comunicazioni
- macchine per codifica prodotti
- codifica prodotti di inventario
- sistemi a getto d'inchiostro
- Sistema solare
- apparecchiature industriali a getto d'inchiostro
- Apparecchiature elettriche
- Apparecchiature forensi e patologiche di laboratorio
- Apparecchiature di comunicazione
- Macchinari pesanti
| Parametri tecnici |
| Resistenza di contatto |
10 mΩ max |
| Struttura di isolamento |
500 MΩ a 500VDC |
| Temperatura operativa |
-40°C ~ +105°C |
| Classe IP |
IP67 (1m / 30min) |
| Materiale stampo |
PA66 |
| Materiale contatto/terminale |
Ottone placcato oro |
| Materiale sigillante |
Silicone |
| Parametri operativi |
| Tensione nominale |
600VAC max |
| Corrente nominale |
50A max |
| Diametro esterno minimo del cavo |
6.5mm ~ 10mm |
| Diametro esterno massimo del cavo |
10.5mm ~ 18mm |
| Area massima della sezione trasversale del cavo |
0.5mm2 ~ 6.0mm2 |
Dimensioni di produzione
Maggiori dettagli tecnici
FAQ
D1: Cos'è la tensione nominale?
R1: La tensione nominale, nota anche come tensione operativa, dipende principalmente dal materiale isolante del connettore utilizzato e dalla spaziatura tra i contatti. Alcuni componenti o dispositivi che operano al di sotto della loro tensione nominale potrebbero non svolgere completamente le loro funzioni.
D2:C'è uno sconto per ordini di grandi quantità?
R2: Sì, offriamo sconti a scaglioni per ordini all'ingrosso. Più ordini, più competitivo sarà il prezzo. Si prega di comunicarci la quantità prevista per un preventivo personalizzato.
D3: C'è uno sconto per ordini di grandi quantità?
R3: Sì, offriamo sconti a scaglioni per ordini all'ingrosso. Più ordini, più competitivo sarà il prezzo. Si prega di comunicarci la quantità prevista per un preventivo personalizzato.
