300V M25 3+9 Pin connettore impermeabile
Tipo di connettore ODM Push Pull Multi Pin

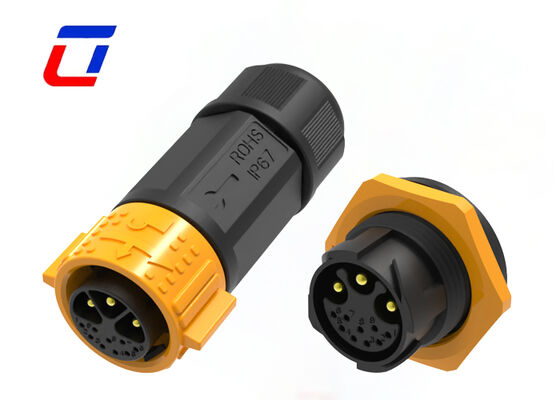

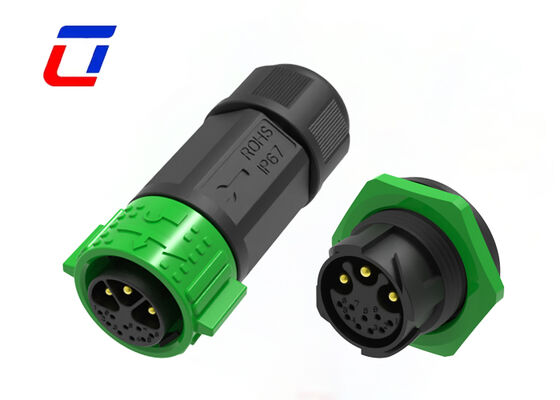

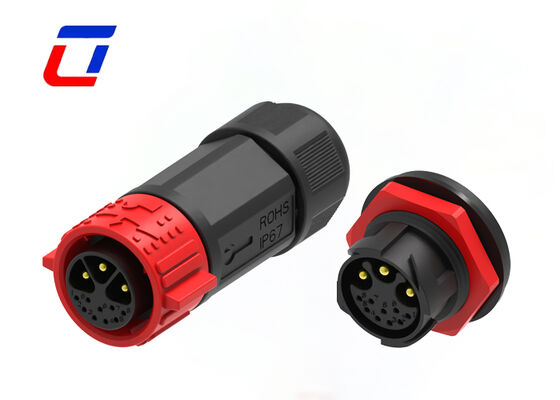

Visualizzazione del prodotto
Tipo di connettore a più pin 3+9 pin M25 30A 300V connettore impermeabile esterno
Caratteristiche principali
- Sistema di sblocco a spinta e rilascio rapido
- Opzioni multi-core: 2Pin, 3Pin, 4Pin, 5Pin, 3+2Pin, 3+3Pin, 3+9Pin, 3+13Pin e 2+20Pin
- Versione di assemblaggio sul campo: opzioni sia da filo a filo che da filo a tavola
- Corrente nominale 20A per lunghi periodi di funzionamento
- Servizio di assemblaggio di cavi supportato, benvenuto su misura
- OEM/ODM benvenuti
Industria delle applicazioni
- Applicazione delle comunicazioni
- Macchine per la codifica dei prodotti
- Codifica dei prodotti di inventario
- Sistemi a getto d'inchiostro
- Sistema solare
- Apparecchiature per il getto d'inchiostro industriali
- Apparecchiature elettriche
- Attrezzature di laboratorio di medicina legale e patologia
- Apparecchiature di comunicazione
- Macchine pesanti
Caratteristiche del prodotto
Progettazione della connessione filo-a-tabella
adattato ai requisiti delle applicazioni principali con una connessione sicura e una perdita minima di trasmissione del segnale,fornire un segnale affidabile e un'interazione di potenza tra fili e schede sia all'interno che all'esterno delle apparecchiature.
Scenari di applicazione versatili
Adatto per apparecchiature di svariati settori, tra cui apparecchiature di controllo di automazione industriale, sistemi di illuminazione esterna, dispositivi di monitoraggio della sicurezza, strumenti medici,e terminali di comunicazione.
Classificazione di protezione IP67
Compatibile con ambienti complessi e severi con capacità di protezione completa contro la polvere e l'immersione in acqua a breve termine, garantendo un funzionamento stabile in condizioni esterne e di laboratorio industriale.
Specifiche tecniche
| Sistema di connettori |
Cable-to-board |
| di larghezza superiore a 20 mm |
- Sì, sì. |
| Connettore e terminali di contatto |
Cavi e fili |
| Tipo di connettore circolare |
Collegamento, contenitore |
| Tipo di conchiglia |
Conchiglie di plastica |
| Tipo di prodotto |
Kit di connettori |
| Numero di posizioni |
3+9 |
| Numero di posizioni del segnale |
9 |
| Contatti precaricati |
- Sì, sì. |
| Tensione di funzionamento (VAC) |
300V al massimo. |
| Tensione di funzionamento (VDC) |
300V al massimo. |
| Materiale della conchiglia |
PA66 |
| Tipo di materiale isolante per il connettore circolare |
Termoplastici a basso rischio di incendio |
| Sigillato ermeticamente |
- Sì, sì. |
| Valore nominale di corrente di contatto (max) |
15A al massimo. |
| Tipo di contatto del connettore circolare |
Sottile a pin |
| Dimensione del filo (AWG) |
20AWG, 18AWG, 16AWG, 14AWG |
| Intervallo di temperatura di funzionamento |
-40°C a 105°C |
| Livello di tenuta idrica IP |
Protezione IP67 |
| Livello di tenuta della polvere IP |
6 |
| Indice di infiammabilità UL |
UL 94V-0 |
Dimensione della produzione
Dettagli tecnici
Domande frequenti
Cos'è la tensione nominale?
La tensione nominale, nota anche come tensione di funzionamento, dipende dal materiale di isolamento del connettore utilizzato e dalla distanza tra le dimensioni dei contatti.Alcuni componenti potrebbero non funzionare correttamente sotto la loro tensione nominale.
Quali metodi di spedizione offrite? Quanto tempo ci vuole per la consegna?
Forniamo diverse opzioni di spedizione: corriere (DHL/UPS/FedEx): 3-7 giorni lavorativi per piccoli pacchi; trasporto aereo: 7-15 giorni lavorativi; trasporto marittimo: 20-45 giorni lavorativi.I tempi di consegna variano a seconda della destinazione e del metodo di spedizione.
Posso pagare dopo aver ricevuto la merce?
Per la prima collaborazione, è necessario un pagamento anticipato per garantire la regolarità della produzione.
