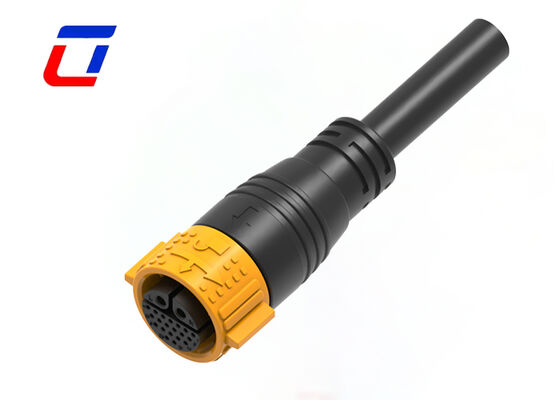

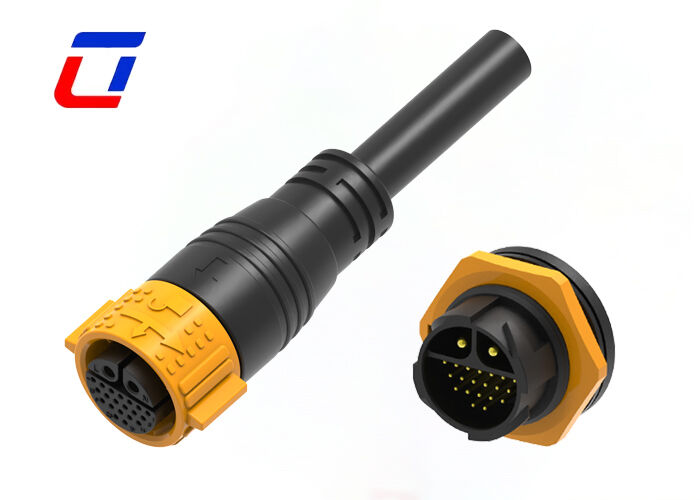

Name: M25 2+20 connettore a cavo a poli di rilascio rapido IP67
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Casa Prodotti Multi Pin Connectors Waterproof

M25 2+20 connettore a cavo a poli di rilascio rapido IP67

Dettagli:

Luogo di origine:	Cina
Marca:	Ulinkcon
Certificazione:	CE/Rohs/TUV/UL
Numero di modello:	M25

Termini di pagamento e spedizione:

Quantità di ordine minimo:	Negoziazione
Prezzo:	Negoziabile
Imballaggi particolari:	Scatola
Tempi di consegna:	Da 5 a 8 giorni lavorativi
Termini di pagamento:	T/T,D/A,D/P,MoneyGram,L/C
Capacità di alimentazione:	100000 coppie al mese

Contatto

Descrizione di prodotto dettagliata

Numero di perni:	Connettore impermeabile a 22 pin	Materiale di contatto:	Ottone placcato oro
Intervallo di temperatura:	-40℃~+105℃	Valutazione di impermeabilità:	IP67
Applicazione:	Pannello solare	Colore:	Rosso/Blu/Verde
Evidenziare:	M25 connettore solare impermeabile , cavo a rilascio rapido per il connettore a bordo , connettori multi-pin IP67

Connettore per cavi M25 2+20 poli a sgancio rapido IP67 per cavi solari su schede

Connettore di alimentazione e segnale M25 2+20 pin IP67 20A+5A per cavi su schede

Panoramica del prodotto

Connettori multipli di segnale e alimentazione M25 2+20 pin impermeabili 300 Volt per cavi su schede

Caratteristiche principali

Layout a doppio circuito 2+20 pin: Design a doppio circuito indipendente con layout diviso 2+20 pin, che separa i canali di trasmissione dell'alimentazione e del segnale dati. I 2 pin dedicati sono ottimizzati per la trasmissione di alta potenza, mentre i 20 pin supportano la trasmissione di segnali dati multi-canale con elevate prestazioni anti-interferenza.
Interfaccia standard M25 con blocco rapido senza attrezzi: Conforme allo standard di interfaccia M25 per una forte compatibilità. Il meccanismo push-lock senza attrezzi consente un'installazione in un secondo con connessione automatica antivibrazione per prevenire disconnessioni accidentali.
Design combinato di alimentazione e segnale: Integra la trasmissione di alimentazione e segnale in un unico connettore, risparmiando spazio di installazione e semplificando il cablaggio delle apparecchiature, riducendo al contempo la quantità di componenti e i costi di installazione.
Soluzioni personalizzate per assemblaggio cavi: Ulinkcon fornisce soluzioni personalizzate per l'assemblaggio di cavi con personalizzazione della lunghezza del cavo, del materiale e della definizione dei pin in base a scenari applicativi specifici e parametri delle apparecchiature.
Prestazioni affidabili in ambienti difficili: Ottimizzato per ambienti esterni e industriali difficili con eccellenti prestazioni impermeabili e antipolvere. Il materiale di alta qualità del guscio è anti-invecchiamento e resistente alla corrosione per un funzionamento stabile a lungo termine.

Settori di applicazione

Apparecchiature di comunicazione
Macchine codificatrici di prodotti e sistemi a getto d'inchiostro
Sistemi solari
Apparecchiature per l'energia elettrica
Apparecchiature forensi e patologiche di laboratorio
Macchinari pesanti
Apparecchiature industriali a getto d'inchiostro

Specifiche tecniche

Parametri elettrici

Numero di poli	connettore per cavi 22 pin su schede
Corrente nominale	20A +5A
Tensione nominale	300VAC max
Tensione di tenuta	2500VAC @ 60 s

Parametri tecnici

Resistenza di contatto	10 mΩ max
Struttura di isolamento	500 MΩ a 500VDC
Temperatura operativa	-40°C ~ +105°C
Classe IP	IP67 (1m / 30min)
Materiale stampo	PA66
Materiale contatto/terminale	Ottone placcato oro
Materiale guarnizione	Silicone

Parametri operativi

Tensione nominale	600VAC max
Corrente nominale	40A max
Diametro esterno minimo del cavo	6.5mm ~ 10mm
Diametro esterno massimo del cavo	10.5mm ~ 18mm
Area massima della sezione trasversale del cavo	0.5mm² ~ 6.0mm²

Configurazione del prodotto

Dimensioni del prodotto

Dettagli tecnici

Domande frequenti

Cos'è la tensione nominale?

La tensione nominale, nota anche come tensione operativa, dipende dal materiale isolante del connettore utilizzato e dalla spaziatura tra le dimensioni dei contatti. Alcuni componenti o dispositivi potrebbero non funzionare correttamente al di sotto della loro tensione nominale.

C'è uno sconto per ordini di grandi quantità?

Sì, offriamo sconti a scaglioni per ordini all'ingrosso. Più ordini, più competitivo sarà il prezzo. Si prega di informarci della quantità prevista per un preventivo personalizzato.

Come traccio la mia spedizione?

Una volta spedita la merce, forniamo numeri di tracciamento e link alla piattaforma logistica. Puoi tracciare lo stato in tempo reale online o contattare il nostro team per aggiornamenti.
