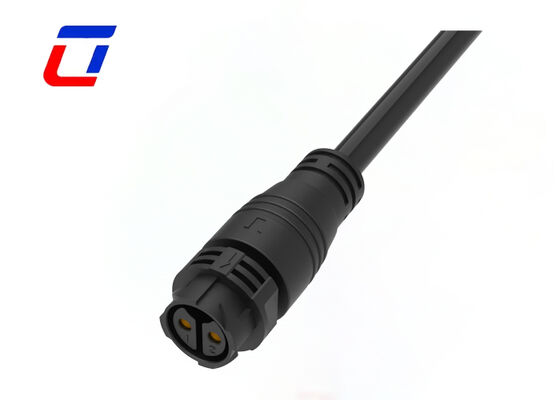

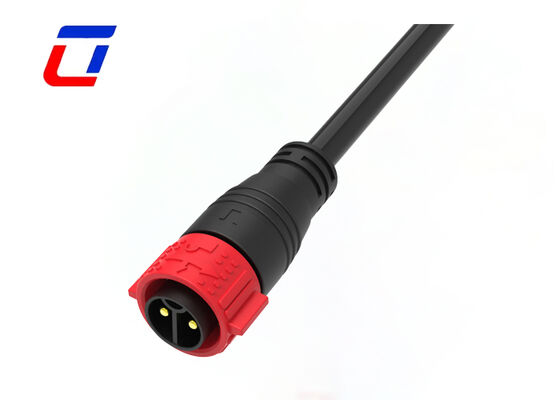

Connettore a 2 pin impermeabile M25 IP67 con blocco a scatto, connettori per cavi di alimentazione da 50A

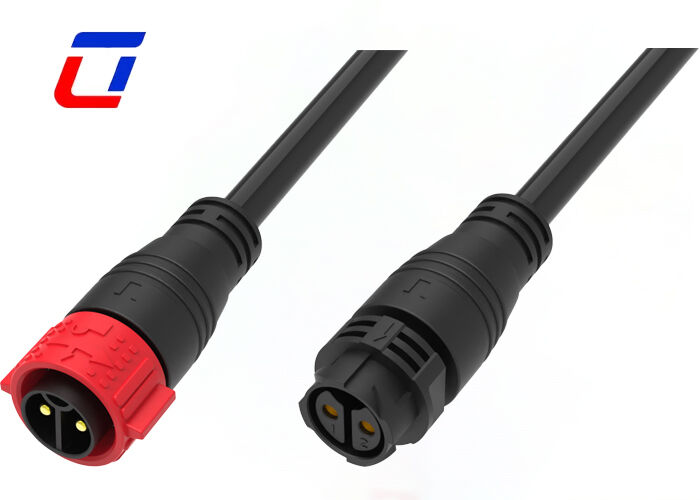

Connettori maschio-femmina M25 a 2 pin impermeabili per alimentazione CC da 50A progettati per una trasmissione di potenza affidabile in ambienti difficili.
Caratteristiche principali
- Sistema di sgancio rapido a blocco a scatto per un facile utilizzo
- Configurazioni multi-core: 2Pin, 3Pin, 4Pin, 5Pin, 3+2Pin, 3+3Pin, 3+9Pin, 3+13Pin, 5+2Pin e 2+20Pin disponibili
- Opzioni di assemblaggio sul campo: configurazioni filo-filo e filo-scheda
- Corrente nominale elevata fino a 50A per il funzionamento continuo
- Servizio di assemblaggio cavi e personalizzazione disponibili
- Servizi OEM/ODM benvenuti
Settori di applicazione
Apparecchiature di comunicazione, macchine per la codifica dei prodotti, sistemi di codifica dei prodotti di inventario, sistemi a getto d'inchiostro, sistemi di energia solare, apparecchiature a getto d'inchiostro industriali, apparecchiature di alimentazione elettrica, apparecchiature forensi e patologiche di laboratorio e macchinari pesanti.
Panoramica del prodotto
Progettato specificamente per scenari di alimentazione CC ad alta corrente, il connettore di alimentazione CC impermeabile M25 a 2 pin da 50A (maschio-femmina) si adatta ai sistemi di alimentazione CC con prestazioni potenti. Caratterizzato da un'eccellente capacità di impermeabilità e da una conduttività stabile, funge da soluzione di connessione dell'alimentazione affidabile per apparecchiature esterne e in ambienti difficili.
Conforme alle specifiche standard del filetto M25, il nucleo a 2 pin si aggancia con precisione alle interfacce del circuito. Il design a connessione rapida maschio-femmina bilancia la praticità operativa e la fermezza della connessione, consentendo un'inserimento facile e veloce. L'elevata corrente nominale di 50A copre le esigenze di alimentazione per apparecchiature di media e alta potenza, tra cui la ricarica di veicoli a nuova energia, le stazioni base di comunicazione esterne, le apparecchiature di automazione industriale, le apparecchiature marine e i sistemi fotovoltaici solari.
L'involucro è costruito con materiale in PVC resistente agli agenti atmosferici di alta qualità con un'eccellente resistenza all'invecchiamento e alla corrosione, in grado di resistere all'esposizione esterna a lungo termine e all'erosione dell'umidità. Il nucleo interno del pin utilizza la tecnologia di placcatura in oro in ottone ad alta purezza, riducendo la resistenza di contatto e la perdita di calore durante la trasmissione della corrente, migliorando al contempo la resistenza all'ossidazione per una maggiore durata del prodotto.
Con un grado di impermeabilità IP67 o superiore e una struttura di bloccaggio filettata, offre una protezione completa contro ambienti difficili tra cui pioggia, polvere e macchie di olio. Il connettore mantiene un funzionamento stabile in scenari umidi, polverosi o di immersione in acqua a breve termine, garantendo prestazioni continue delle apparecchiature in ambienti complessi.
Parametri elettrici
| Numero di poli |
Connettore impermeabile a 2 pin |
| Corrente nominale |
50A max |
| Tensione nominale |
600 V CA max |
| Tensione di durata |
2500 V CA @ 60 s |
Parametri tecnici
| Resistenza di contatto |
10 mΩ max |
| Struttura di isolamento |
500 MΩ a 500 V CC |
| Temperatura di esercizio |
-40°C ~ +105°C |
| Classe IP |
IP67 (1 m / 30 min) |
| Materiale dello stampo |
PA66 |
| Materiale di contatto/terminale |
Ottone placcato oro |
| Materiale di tenuta |
Silicone |
Parametri operativi
| Tensione nominale |
600 V CA max |
| Corrente nominale |
50A max |
| Dimensione minima del filo OD |
6,5 mm ~ 10 mm |
| Dimensione massima del filo OD |
10,5 mm ~ 18 mm |
| Area massima della sezione trasversale del cavo |
0,5 mm² ~ 6,0 mm² |
Dimensione di produzione
Ulteriori dettagli tecnici
Domande frequenti
I vostri prodotti sono certificati? Quali certificazioni avete?
Tutti i nostri prodotti sono certificati da RoHS, CE e altri standard internazionali. Certificazioni specifiche (ad esempio, FCC, UL) possono essere fornite su richiesta in base al mercato di riferimento.
Supportate la personalizzazione del prodotto?
Sì, la personalizzazione è disponibile per specifiche, colori, loghi e imballaggi. Si prega di fornire i requisiti dettagliati e citeremo di conseguenza con un processo di conferma del campione.
Come faccio a effettuare un ordine? Qual è il processo?
Il processo di ordinazione è semplice: 1) Confermare i dettagli del prodotto e ottenere una fattura proforma (PI); 2) Effettuare l'acconto come concordato; 3) Iniziamo la produzione e ti aggiorniamo sui progressi; 4) Pagare il saldo prima della spedizione; 5) Organizzare la consegna e fornire informazioni di tracciamento.
