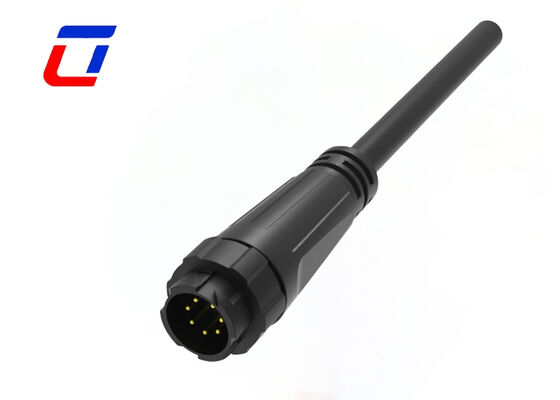

Connettore per cavi a blocco a pressione industriale impermeabile M16 a 7 pin
Panoramica del prodotto

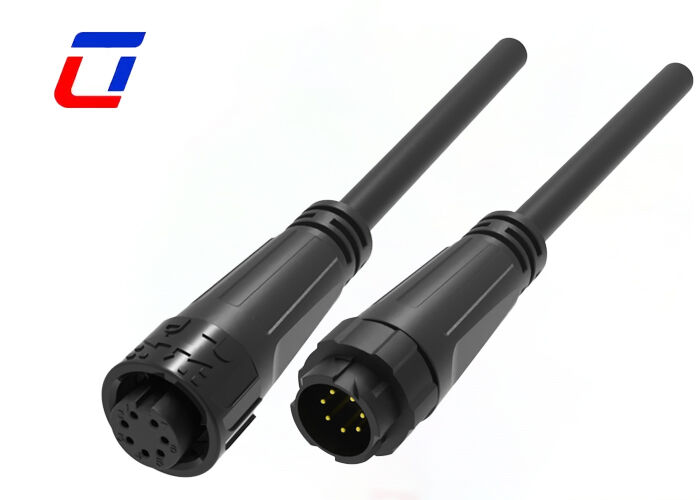

Connettori automobilistici impermeabili M16 maschio femmina a 7 pin progettati per la trasmissione di segnali a bassa potenza con prestazioni affidabili in ambienti industriali esigenti.
Caratteristiche principali
- Sistema di sgancio rapido a pressione per una facile installazione
- Opzioni multi-core: configurazioni 2 pin, 3 pin, 4 pin, 5 pin, 7 pin, 8 pin, 2+4 pin
- Versioni per assemblaggio sul campo: filo a filo e filo a scheda
- Servizio di assemblaggio cavi supportato con opzioni personalizzate disponibili
- Servizi OEM/ODM benvenuti
Descrizione del prodotto
Progettato per varie applicazioni di trasmissione dati, questo connettore impermeabile a 7 pin di dimensioni M16 è realizzato in resistente plastica ingegneristica PA66. Certificato CE con compatibilità a bassa tensione di 60V, funge da soluzione di connessione affidabile per cavi dati a bassa tensione. Il layout di precisione a 7 pin consente la trasmissione indipendente e sincrona di dati multicanale, mentre il design a innesto rapido maschio-femmina garantisce un cablaggio efficiente e una comoda manutenzione.
Con eccellenti prestazioni impermeabili e capacità anti-interferenza, questo connettore mantiene una trasmissione dati stabile in ambienti complessi. I contatti a 7 pin sono realizzati in lega di rame ad alta purezza con tecnologia placcata oro, mantenendo la resistenza di contatto entro ≤10mΩ per ridurre al minimo la perdita di trasmissione e garantire l'integrità completa del segnale per dati del sensore e comandi di controllo.
Il connettore soddisfa gli standard di impermeabilità e antipolvere IP67 attraverso un sistema di doppia protezione che combina anelli di tenuta professionali in gomma e strutture di bloccaggio a vite. Questo blocca efficacemente pioggia, vapore umido e polvere ambientale, rendendolo adatto per applicazioni esterne e ad alta umidità. Certificato CE con una tensione di lavoro nominale di 60V e una corrente nominale di 5A, fornisce forti capacità anti-interferenza elettromagnetica per una trasmissione dati affidabile a bassa tensione.
Parametri elettrici
| Numero di poli |
7 pin |
| Corrente nominale |
5A max. |
| Tensione nominale |
60VAC max |
| Tensione di tenuta |
500VAC @ 60 s. |
Settori di applicazione
- Luci di crescita
- Apparecchiature di comunicazione
- Macchine per la codifica dei prodotti
- Sistemi di codifica dei prodotti di inventario
- Sistemi a getto d'inchiostro
- Sistemi solari
- Apparecchiature industriali a getto d'inchiostro
- Apparecchiature per l'energia elettrica
- Apparecchiature forensi e patologiche di laboratorio
- Apparecchiature di comunicazione
- Macchinari pesanti
Parametri tecnici
| Resistenza di contatto |
10 mΩ max |
| Struttura di isolamento |
500 MΩ a 500VDC |
| Temperatura operativa |
-40°C ~ +105°C |
| Classe IP |
IP67 (1m / 30min) quando accoppiato |
| Materiale stampo |
PA66 |
| Materiale contatto/terminale |
Ottone placcato oro |
| Materiale guarnizione |
Silicone |
Parametri operativi
| Tensione nominale |
300VAC max |
| Corrente nominale |
5A max |
| Diametro esterno minimo del filo |
3.0mm ~ 6.0mm |
| Diametro esterno massimo del filo |
8.0mm ~ 10.0mm |
| Area massima della sezione trasversale del cavo |
0.5mm² ~ 2.5mm² |
Specifiche di progettazione
