Name: Connettori per cavi impermeabili piccoli M16 15A+5A a sgancio rapido connettore IP67 2+4 pin
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M16
Availability: InStock

Casa Prodotti Multi Pin Connectors Waterproof

Connettori per cavi impermeabili piccoli M16 15A+5A a sgancio rapido connettore IP67 2+4 pin

Dettagli:

Luogo di origine:	Cina
Marca:	Ulinkcon
Certificazione:	CE/Rohs/TUV/UL
Numero di modello:	M16

Termini di pagamento e spedizione:

Quantità di ordine minimo:	Negoziazione
Prezzo:	Negoziabile
Imballaggi particolari:	1. Sacchetto di plastica; 2. Cartone; 3. Secondo i requisiti del cliente
Tempi di consegna:	3~6 giorni lavorativi
Termini di pagamento:	T/T,D/P,L/C,D/A,,Western Union,MoneyGram
Capacità di alimentazione:	100000 paia mensili

Contatto

Descrizione di prodotto dettagliata

Tipo:	connettore impermeabile	Spillo:	2+4 pin
Materiale:	PA66,UL94-V0	Livello impermeabile:	IP67
Temperatura operativa:	-40℃-+105℃	Materiale di contatto:	Ottone placcato oro
Evidenziare:	M16 connettore a filo impermeabile , Connettore a sgancio rapido 15A+5A , Connettore IP67 2+4 pin

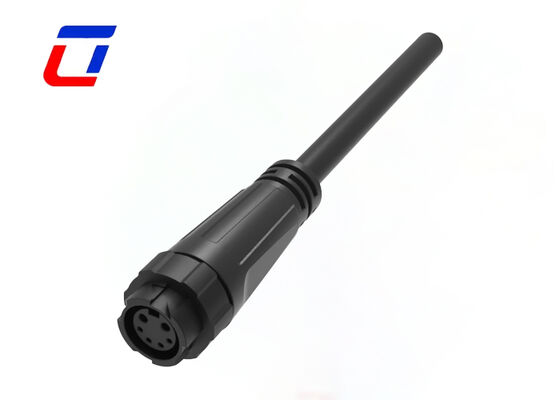

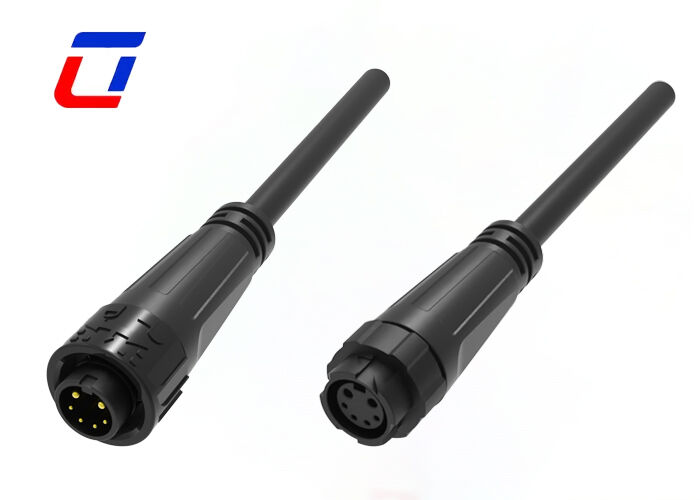

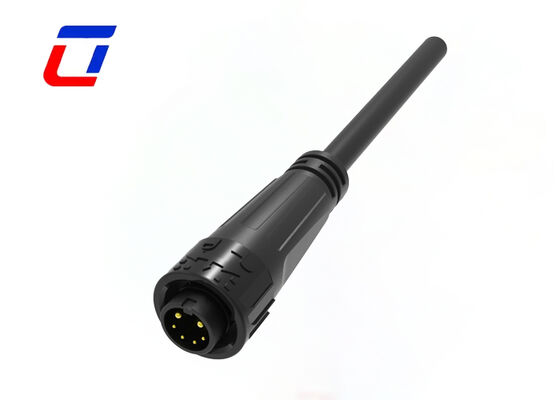

Connettori a filo impermeabili piccoli M16 15A+5A a sgancio rapido

Connettore impermeabile M16 in plastica PA66 2+4 pin IP67

Settori di applicazione

Lampade di crescita
Applicazioni di comunicazione
Macchine per la codifica dei prodotti
Codifica dei prodotti di inventario
Sistemi a getto d'inchiostro
Sistema solare
Apparecchiature industriali a getto d'inchiostro
Apparecchiature elettriche
Apparecchiature forensi e patologiche di laboratorio
Apparecchiature di comunicazione
Macchinari pesanti

Panoramica del prodotto

Il connettore a sgancio rapido impermeabile piccolo M16 2+4 pin (IP67) è progettato specificamente per applicazioni integrate di trasmissione di potenza e segnali. Con la capacità a doppia specifica che supporta un'alimentazione ad alta corrente di 15A e la trasmissione di segnali a 5A, questo connettore offre una connettività affidabile per piccoli dispositivi che operano in ambienti complessi. Conforme agli standard di interfaccia M16, presenta un design strutturale compatto che bilancia la flessibilità di installazione con la stabilità della connessione, rendendolo ideale per apparecchiature con vincoli di spazio.

L'innovativo layout funzionale a 2+4 pin consente la trasmissione indipendente di potenza e segnali senza interferenze: il canale a 2 pin trasporta una corrente nominale di 15A per un'alimentazione stabile a piccoli dispositivi; il canale a 4 pin gestisce l'interazione del segnale a 5A, garantendo una trasmissione accurata dei comandi di controllo e dei dati. Il meccanismo a sgancio rapido consente operazioni di inserimento e rimozione senza attrezzi con bloccaggio automatico dopo l'inserimento, resistendo efficacemente alle vibrazioni e alle forze di trazione esterne per prevenire scollegamenti accidentali, migliorando significativamente l'installazione, la manutenzione e l'efficienza del debug delle apparecchiature.

Con grado di protezione IP67, il connettore presenta una struttura di tenuta completamente chiusa con anello di tenuta in gomma impermeabile personalizzato, che offre capacità complete di impermeabilità e antipolvere. Blocca completamente l'intrusione di polvere e rimane funzionale se immerso in acqua a 1 metro per 30 minuti, gestendo facilmente condizioni difficili tra cui pioggia, condensa e intrusione di polvere di sabbia, riducendo così i rischi di cortocircuiti e contatti scadenti.

La selezione dei materiali privilegia le prestazioni e la durata: i conduttori utilizzano rame senza ossigeno ad alta conduttività con trattamento antiossidazione stagnato per ridurre la perdita di trasmissione e la generazione di calore per i requisiti di doppia corrente 15A/5A; l'alloggiamento è realizzato in plastica tecnica ad alto isolamento con proprietà anti-invecchiamento, resistente agli urti e leggera, in grado di resistere all'esposizione a lungo termine all'ambiente esterno o industriale e prolungare la durata del prodotto. Ampiamente utilizzato in piccole apparecchiature di automazione, sensori esterni, strumenti portatili, terminali di monitoraggio della sicurezza e piccole nuove apparecchiature energetiche, fornendo affidabilità di connessione per tutte le condizioni atmosferiche per un funzionamento stabile delle apparecchiature.

Specifiche tecniche

Parametri elettrici

Numero di poli	Connettore impermeabile a 2+4 pin
Corrente nominale	15+5A max.
Tensione nominale	300VAC max
Tensione di tenuta	1500VAC @ 60 s.

Parametri tecnici

Resistenza di contatto	10 mΩ max
Struttura di isolamento	500 MΩ a 500VDC
Temperatura di esercizio	-40°C ~ +105°C
Classe IP	IP67 (1m / 30min) quando accoppiato
Materiale dello stampo	PA66
Materiale del contatto/terminale	Ottone placcato oro
Materiale di tenuta	Silicone

Parametri operativi

Tensione nominale	600VAC max
Corrente nominale	15A max
Dimensione minima del filo OD	3.0mm ~ 6.0mm
Dimensione massima del filo OD	8.0mm ~ 10.0mm
Area massima della sezione trasversale del cavo	0.5mm² ~ 2.5mm²

Design del prodotto

Domande frequenti

Q1: Chi è responsabile dello sdoganamento? Fornite i documenti necessari?

R: Forniamo documenti completi per lo sdoganamento (fattura commerciale, distinta di imballaggio, polizza di carico, rapporti di certificazione). Le tasse e i dazi doganali sono a carico dell'acquirente (termini EXW/FOB). Possiamo assistere con la preparazione dei documenti, se necessario.

Q2: Posso pagare dopo aver ricevuto la merce?

R: Per la prima collaborazione, è richiesto il pagamento anticipato per garantire la fluidità della produzione. Per i clienti fidati a lungo termine, è possibile discutere termini di pagamento flessibili dopo diversi ordini di successo.

Q3: Come posso ottenere dei campioni?

R: Siamo lieti di offrire campioni, con i costi di trasporto a carico del cliente. Si prega di fornire il numero di conto del corriere e l'indirizzo dettagliato, e spediremo i campioni immediatamente.

Q4: Come posso effettuare un ordine? Qual è il processo?

R: Il processo di ordinazione è semplice: 1) Confermare i dettagli del prodotto e ottenere una fattura proforma (PI); 2) Effettuare l'acconto come concordato; 3) Iniziamo la produzione e ti aggiorniamo sui progressi; 4) Pagare il saldo prima della spedizione; 5) Organizzare la consegna e fornire informazioni di tracciamento.
