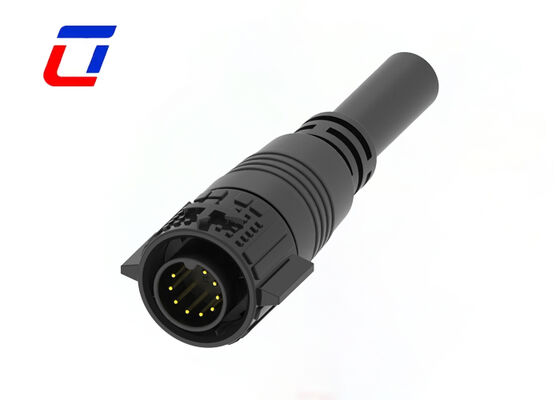

M19 9 Pin Male Cable Connector - Industrial Waterproof Aviation Connector
9 Pin Data Connector M19 IP67 connettore impermeabile
Caratteristiche principali
- Sistema di sblocco a spinta e rilascio rapido per un facile collegamento
- Opzioni multicore: 2Pin, 3Pin, 4Pin, 5Pin per applicazioni Power
- Opzioni combinate di segnale di potenza: 3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin e 2+20Pin
- Opzioni di segnale: 6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin e 18Pin
- Versione di montaggio sul campo con opzioni di filo a filo e filo a tavola
- 5A corrente nominale per funzionamento continuo
- Servizio di assemblaggio dei cavi supportato con opzioni personalizzate disponibili
- Servizi OEM/ODM benvenuti
Industria delle applicazioni
- Luci di crescita
- Equipaggiamento per le comunicazioni
- Macchine per la codifica dei prodotti
- Sistemi di codifica dei prodotti di inventario
- Sistemi a getto d'inchiostro
- Sistemi solari
- Apparecchiature per il getto d'inchiostro industriale
- Apparecchiature elettriche
- Apparecchiature di laboratorio di medicina legale e patologia
- Macchine pesanti

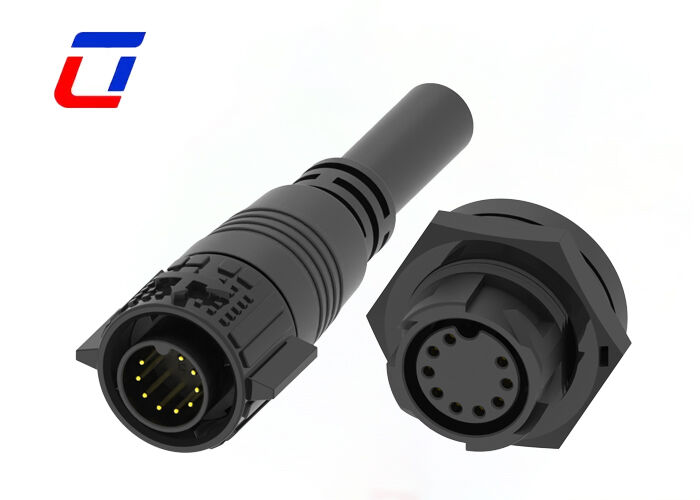

Visualizzazione del prodotto
Il connettore di cavo maschio M19 a 9 pin è una soluzione di trasmissione di segnale di fascia alta progettata specificamente per ambienti industriali.questo connettore funge da componente centrale per l'automazione industriale e le apparecchiature elettroniche esterneCostruito secondo le specifiche di interfaccia circolare standard M19 con un layout di precisione a 9 pin, garantisce una trasmissione del segnale affidabile e un collegamento senza soluzione di continuità con i corrispondenti connettori femminili.
Dotato di resistenza all'acqua e alla polvere IP67, il connettore utilizza una struttura di tenuta completamente chiusa con anelli di gomma impermeabili dedicati per resistere a pioggia, polvere, umidità,e altre sfide ambientaliIl meccanismo di blocco automatico push-pull mantiene le connessioni sicure anche sotto vibrazioni e impatti, consentendo al contempo l'installazione e la manutenzione senza utensili.
Costruito in plastica ingegneristica rinforzata PA66 resistente alle intemperie, l'alloggiamento offre un'eccellente resistenza ai raggi UV, proprietà anti-invecchiamento e resistenza alla corrosione.Il connettore mantiene la stabilità strutturale in un'ampia gamma di temperature da -40°C a +105°CI perni in ottone placcati in oro garantiscono una bassa resistenza al contatto (< 10mΩ), una conducibilità stabile e un'eccezionale resistenza all'ossidazione e all'usura attraverso più di 500 cicli di accoppiamento.
Conformi agli standard ambientali RoHS e certificati da CE e UL, questo connettore soddisfa le specifiche internazionali di sicurezza elettrica industriale a bassa tensione.Le applicazioni includono sistemi di controllo dell'automazione industriale, apparecchiature PLC, sensori esterni, illuminazione del paesaggio, monitoraggio della sicurezza e nuove apparecchiature energetiche.
Parametri elettrici
| Numero di polacchi |
9Pin |
| Classificazione attuale |
5A massimo |
| Valore nominale della tensione |
60VAC massimo |
| Tensione di durata |
500VAC @ 60s |
Parametri tecnici
| Resistenza al contatto |
10 mΩ massimo |
| Struttura isolante |
500 MΩ a 500VDC |
| Temperatura di funzionamento |
-40°C ~ +105°C |
| Classe IP |
IP67 (1m / 30min) quando accoppiato |
| Materiale di muffa |
PA66 |
| Materiale di contatto/terminale |
Rame placcato d'oro |
| Materiale del sigillo |
Acciaio |
Parametri di funzionamento
| Valore nominale della tensione |
300VAC massimo |
| Classificazione attuale |
5A massimo |
| Dimensione del filo min OD |
3.0 mm ~ 6.0 mm |
| Dimensione massima del filo |
8.0 mm ~ 10.0 mm |
| Superficie di sezione trasversale massima del cavo |
0.5 mm2 ~ 2.5 mm2 |
Sketch di progettazione
Domande frequenti
D: Lei è una fabbrica o una società commerciale?
R: Siamo una fabbrica situata nel parco industriale di Ulinkcon, distretto di Bao'an, Shenzhen, Cina.
D: Quali metodi di pagamento accettate?
R: Supportiamo i principali metodi di pagamento internazionali tra cui T/T (trasferimento telegrafico), L/C (lettera di credito), PayPal e West Union.Il nostro termine standard è il 30% di acconto con il 70% di saldo dovuto prima della spedizione.
D: Come posso ottenere i campioni?
R: Siamo lieti di fornire campioni, con i costi di spedizione a carico del cliente.
D: Quanti materiali potete fornire?
R: Offriamo vari materiali per connettori e cavi. I connettori utilizzano in genere materiali in PVC o Nylon, mentre i cavi utilizzano materiali in PVC, gomma o silicone.Possiamo anche fornire materiali secondo le vostre esigenze specifiche.
