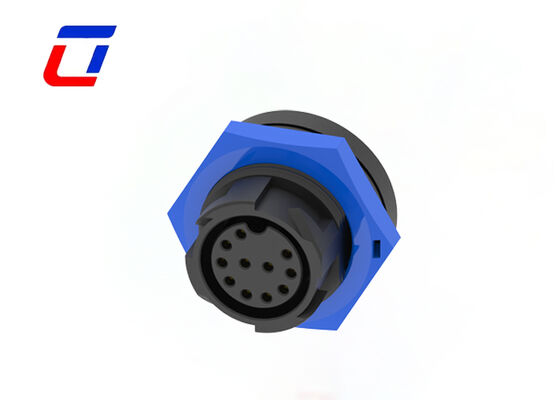

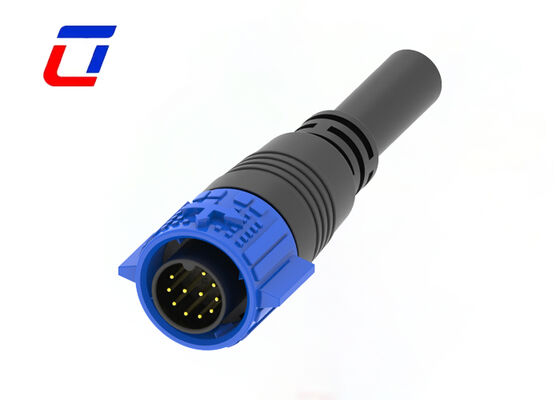

M19 11 Pin Waterproof 300 Volt Cable Connectors
Collegatori di fili per illuminazione del paesaggio professionali
Caratteristiche principali
- Sistema di sblocco a spinta e rilascio rapido per un'installazione facile
- Configurazioni di pin multipli: 2Pin, 3Pin, 4Pin, 5Pin per Power
- Opzioni combinate di potenza e segnale: 3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin, 2+20Pin
- Configurazioni del segnale: 6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin, 18Pin
- Versioni di montaggio sul campo: opzioni da filo a filo e da filo a tavola
- 5A corrente nominale per funzionamento continuo
- Servizio di assemblaggio di cavi e soluzioni personalizzate disponibili
- Servizi OEM/ODM benvenuti
Specifiche fondamentali e compatibilità
con una struttura di precisione di 11 pin specificamente progettata per apparecchiature di illuminazione paesaggistica,
tali connettori assicurano una trasmissione stabile dei segnali di controllo dell'illuminazione e un'alimentazione equilibrata.
L' interfaccia circolare standard M19 corrisponde con precisione alle specifiche dei cavi per l' illuminazione del paesaggio.
con accurato allineamento dei connettori e una forte compatibilità per l'aggancio rapido dei cavi e delle apparecchiature di illuminazione.
Protezione impermeabile di alto livello
Questi connettori sono dotati di un connettore completamente chiuso con una resistenza all'acqua e alla polvere IP67.
struttura di tenuta con design di anello di gomma impermeabile.
L'analisi delle emissioni di CO2 e delle emissioni di CO2 è stata effettuata in base a una serie di analisi condensate.
eliminando i rischi di cortocircuito e di perdite elettriche.
Disegno facile da usare
dotato di una struttura a chiusura automatica a rilascio rapido per il collegamento e la disconnessione senza utensili,
In questo modo, l'efficienza dell'installazione è notevolmente aumentata e la manutenzione, l'ispezione e la manutenzione sono facilitate.
Una volta collegati, si bloccano saldamente per resistere agli urti esterni e prevenire il distacco accidentale.
Materiale e artigianato durevoli
Alloggiamento realizzato in plastica resistente alle intemperie PA66 con eccellente resistenza ai raggi UV,
tolleranza ad alte e basse temperature (-40°C a +105°C) e prestazioni anti-invecchiamento.
I perni sono dotati di tecnologia anti-ossidazione placcata in stagno con bassa resistenza al contatto e stabile.
conducibilità elettrica per una durata di vita prolungata nei sistemi di illuminazione del paesaggio.
| Parametri elettrici |
| Numero di polacchi |
11Pin |
| Classificazione attuale |
5A massimo |
| Valore nominale della tensione |
300VAC massimo |
| Tensione di durata |
1500VAC @ 60 s |
| Parametri tecnici |
| Resistenza al contatto |
10 mΩ massimo |
| Struttura isolante |
500 MΩ a 500VDC |
| Temperatura di funzionamento |
-40°C a +105°C |
| Classe IP |
IP67 (1m / 30min) quando accoppiato |
| Materiale di muffa |
PA66 |
| Materiale di contatto/terminale |
Rame placcato d'oro |
| Materiale del sigillo |
Acciaio |
| Parametri di funzionamento |
| Valore nominale della tensione |
300VAC massimo |
| Classificazione attuale |
5A massimo |
| Dimensione del filo min OD |
3.0 mm - 6.0 mm |
| Dimensione massima del filo |
8.0 mm - 10.0 mm |
| Superficie di sezione trasversale massima del cavo |
0.5 mm2 - 2,5 mm2 |
Industria delle applicazioni
- Luci di crescita
- Equipaggiamento per le comunicazioni
- Macchine per la codifica dei prodotti
- Sistemi di codifica dei prodotti di inventario
- Sistemi a getto d'inchiostro
- Sistemi solari
- Apparecchiature per il getto d'inchiostro industriale
- Apparecchiature elettriche
- Apparecchiature di laboratorio di medicina legale e patologia
- Equipaggiamento per le comunicazioni
- Macchine pesanti
Progettazione e specifiche del prodotto
Domande frequenti
D: Lei è una fabbrica o una società commerciale?
R: Siamo una fabbrica situata nel parco industriale di Ulinkcon, distretto di Bao'an, Shenzhen, Cina.
D: Come si acquistano i vostri prodotti?
R: È necessario fornire le seguenti specifiche:
• Classificazione attuale e numero di contatti
• Stile di montaggio
• Cablaggio
• Lunghezza e materiale del cavo
D: Come posso ottenere i campioni?
R: Siamo lieti di offrire campioni. Il costo del trasporto deve essere coperto dal cliente.
Vi preghiamo di fornire il vostro numero di conto di corriere e indirizzo dettagliato, e invieremo immediatamente i campioni.
