10 Pin Data Connector M19 Acque resistenti Quick Connect Wire To Board Connectors

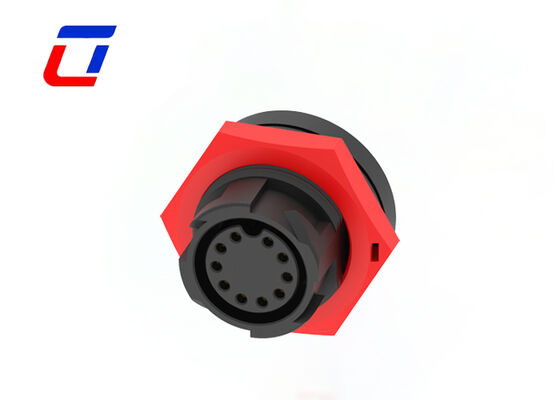

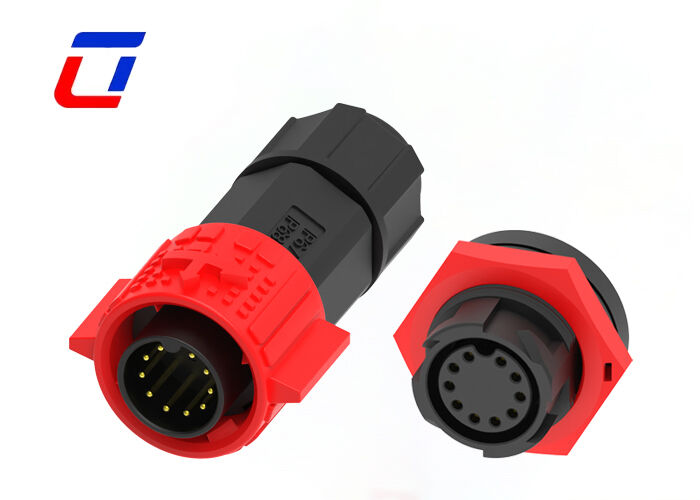

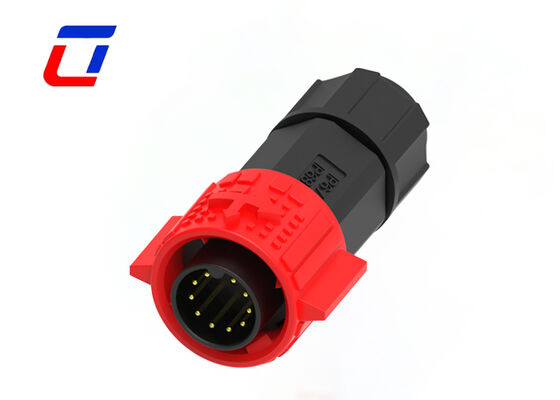

Visualizzazione del prodotto
M19 10 Pin Waterproof Quick Disconnect Wire To Board Connector forniscono soluzioni di connettività affidabili per applicazioni industriali che richiedono prestazioni robuste in ambienti difficili.
Specifiche di base del segnale
Interfaccia M19 con nuclei specifici di segnale a 10 pin ottimizzati per la trasmissione a bassa potenza.che supportano i requisiti di trasmissione parallela di segnali multigruppo.
Progettazione della protezione esterna
Il sigillo impermeabile integrato fornisce resistenza contro pioggia, polvere, condensa e esposizione ai raggi UV.Il guscio di plastica resistente alle intemperie offre resistenza alle temperature da -40°C a 105°C con eccellenti proprietà anti-invecchiamento, che lo rende adatto a climi esterni difficili.
Performance di trasmissione del segnale
Ottimizzato per segnali a bassa potenza con nuclei di pin in ottone placcati in oro che garantiscono una resistenza al contatto ultra bassa, perdita minima di segnale,e forti capacità anti-interferenza per prevenire la distorsione del segnale e garantire una trasmissione chiara.
Vantaggi e applicazioni della connessione
Sistema di connessione maschio-femmina snap-on fornisce un collegamento liscio, un blocco sicuro e un'eccellente prestazione anti-vibrazione / caduta.monitor ambientali, e varie applicazioni industriali.
Parametri elettrici
| Numero di polacchi |
10Pin |
| Classificazione attuale |
5A al massimo. |
| Valore nominale della tensione |
300VAC massimo |
| Tensione di durata |
1500VAC @ 60 s. |
Industria delle applicazioni
- Luci di crescita
- Applicazione delle comunicazioni
- Macchine per la codifica dei prodotti
- Codifica dei prodotti dell'inventario
- Sistemi a getto d'inchiostro
- Sistema solare
- Apparecchiature per il getto d'inchiostro industriale
- Apparecchiature elettriche
- Apparecchiature di laboratorio di medicina legale e patologia
- Equipaggiamento per le comunicazioni
- Macchine pesanti
Parametri tecnici
| Resistenza al contatto |
10 mΩ massimo |
| Struttura isolante |
500 MΩ a 500VDC |
| Temperatura di funzionamento |
-40°C ~ +105°C |
| Classe IP |
IP67 (1m / 30min) quando accoppiato |
| Materiale di muffa |
PA66 |
| Materiale di contatto/terminale |
Rame placcato d'oro |
| Materiale del sigillo |
Acciaio |
Caratteristiche principali
- Sistema di sblocco a spinta e rilascio rapido
- Opzioni multi-core: 2Pin, 3Pin, 4Pin, 5Pin per l'alimentazione
- 3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin e 2+20Pin per il segnale di potenza combinato
- 6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin e 18Pin per segnale disponibile
- Versione di assemblaggio sul campo: opzioni sia da filo a filo che da filo a tavola
- Servizio di assemblaggio di cavi supportato, benvenuto su misura
- OEM/ODM benvenuti
Parametri di funzionamento
| Valore nominale della tensione |
300VAC massimo |
| Classificazione attuale |
5A massimo |
| Dimensione del filo min OD |
3.0 mm ~ 6.0 mm |
| Dimensione massima del filo |
8.0 mm ~ 10.0 mm |
| Area di sezione trasversale massima del cavo |
0.5 mm2 ~ 2.5 mm2 |
Sketch di progettazione
Domande frequenti
D: Lei è una fabbrica o una società commerciale?
R: Siamo una fabbrica. Situata nel Parco Industriale Ulinkcon, distretto di Bao'an, Shenzhen, Cina
D: Quali metodi di pagamento accettate?
R: Supportiamo i principali metodi di pagamento internazionali: T/T (trasferimento telegrafico), L/C (lettera di credito), PayPal e West Union.30% di acconto + 70% di saldo prima della spedizione è il nostro termine standard.
D: Quali metodi di spedizione offrite? Quanto tempo dura la consegna?
R: Forniamo molteplici opzioni di spedizione: 1) corriere (DHL/UPS/FedEx): 3 - 7 giorni lavorativi per piccoli pacchi; 2) trasporto aereo: 7 - 15 giorni lavorativi; 3) trasporto marittimo: 20 - 45 giorni lavorativi.I tempi di consegna variano a seconda della destinazione e del metodo di spedizione.
