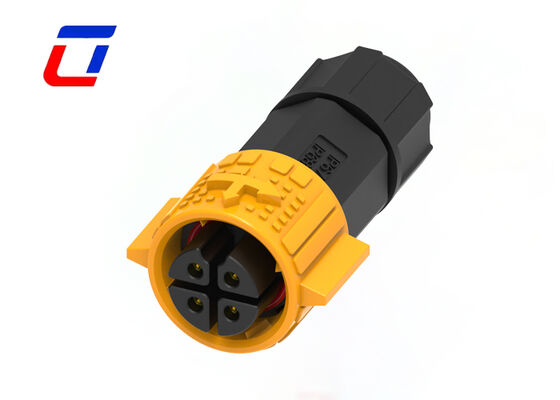

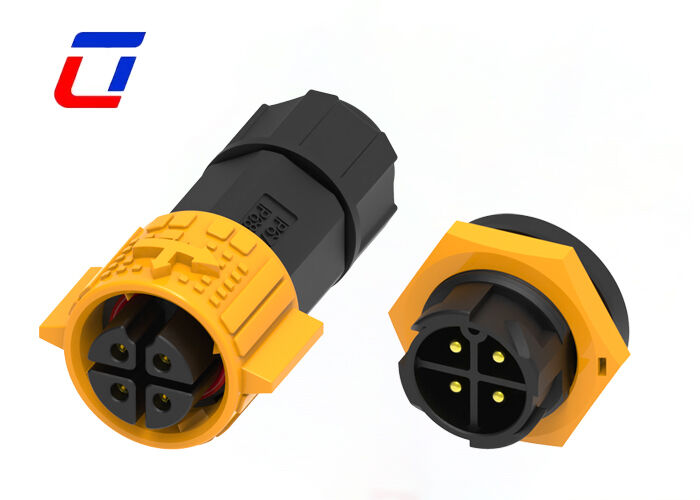

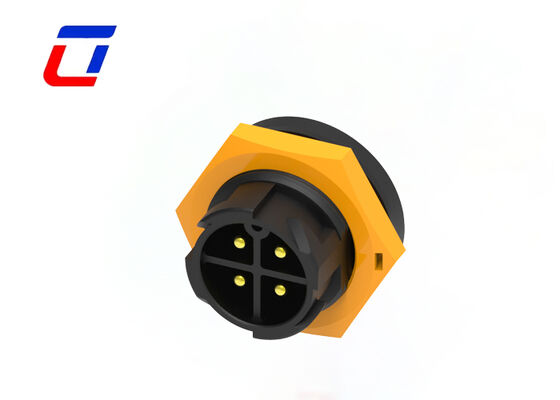

M19 cavo ad alta corrente connesso a bordo 300V maschio connesso femmina 4 pin
IP67 impermeabile M19 4 pin maschio a femmina connettore esterno
Il connettore maschio e femmina 4Pin Wire-to-Board (WTB) della serie M19 è progettato per applicazioni di trasmissione ad alta corrente, con una corrente nominale di 15A e una tensione nominale di 300V.La sua costruzione robusta e le sue prestazioni elettriche stabili la rendono una soluzione ideale per le connessioni industriali e di attrezzatureIl design di accoppiamento maschio-femmina garantisce connessioni affidabili tra fili e circuiti stampati.mentre la configurazione a 4 pin soddisfa i requisiti di trasmissione del segnale e della potenza per apparecchiature da media a alta potenza.
Costruito con un alloggiamento in nylon rinforzato con fibre di vetro conforme agli standard di ignibilità UL94 V0, questo connettore offre eccezionale resistenza alle alte temperature, resistenza alla corrosione,e proprietà di isolamento. opera in modo affidabile in ambienti a temperatura compresa tra -40°C e 105°C. I contatti in ottone ad alta conducibilità con placcaggio dorato presentano una resistenza al contatto inferiore a 10mΩ,resistenza di isolamento superiore a 500 mΩ, e resistono a tensioni fino a 1000V, garantendo perdite minime e generazione di calore durante la trasmissione ad alta corrente.
Dotato di meccanismi di autoblocco push-pull opzionali o di fissaggio a filo di plastica, il connettore mantiene connessioni sicure anche in ambienti di vibrazione industriale.Conformi alle norme ambientali RoHS e certificati CE e UL, trova applicazioni in apparecchiature di automazione industriale, moduli di alimentazione, display a LED, dispositivi medici e nuovi sistemi energetici.
Caratteristiche principali
- Sistema di sblocco a spinta e rilascio rapido
- Configurazioni di pin multipli: 2Pin, 3Pin, 4Pin, 5Pin per l'alimentazione
- Opzioni combinate di potenza e segnale: 3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin e 2+20Pin
- Opzioni solo segnale: da 6Pin a 18Pin disponibili
- Versioni di montaggio sul campo per applicazioni "wire-to-wire" e "wire-to-board"
- 15Corrente nominale per funzionamento continuo
- Servizi di montaggio di cavi disponibili
- Personalizzazione OEM/ODM benvenuta
Parametri elettrici
| Numero di polacchi |
4Pin |
| Classificazione attuale |
15A al massimo. |
| Valore nominale della tensione |
300VAC massimo |
| Tensione di durata |
1000VAC @ 60 s. |
Parametri tecnici
| Resistenza al contatto |
10 mΩ massimo |
| Struttura isolante |
500 MΩ a 500VDC |
| Temperatura di funzionamento |
-40°C ~ +105°C |
| Classe IP |
IP67 (1m / 30min) quando accoppiato |
| Materiale di muffa |
PA66 |
| Materiale di contatto/terminale |
Rame placcato d'oro |
| Materiale del sigillo |
Acciaio |
Parametri di funzionamento
| Valore nominale della tensione |
600VAC massimo |
| Classificazione attuale |
15A al massimo |
| Dimensione del filo min OD |
3.0 mm ~ 6.0 mm |
| Dimensione massima del filo |
8.0 mm ~ 10.0 mm |
| Superficie di sezione trasversale massima del cavo |
0.5 mm2 ~ 2.5 mm2 |
Industria delle applicazioni
- Luci di crescita
- Equipaggiamento per le comunicazioni
- Macchine per la codifica dei prodotti
- Sistemi di codifica dei prodotti di inventario
- Sistemi a getto d'inchiostro
- Sistemi solari
- Apparecchiature per il getto d'inchiostro industriale
- Apparecchiature elettriche
- Apparecchiature di laboratorio di medicina legale e patologia
- Equipaggiamento per le comunicazioni
- Macchine pesanti
Progettazione del prodotto
Domande frequenti
Lei è una fabbrica o una società commerciale?
Siamo una fabbrica situata nel parco industriale di Ulinkcon, distretto di Bao'an, Shenzhen, Cina.
Cos'è la tensione nominale?
La tensione nominale, nota anche come tensione di funzionamento, dipende principalmente dal materiale di isolamento del connettore e dalla distanza tra i contatti.
Come posso avere dei campioni?
Siamo lieti di fornire campioni, con i costi di spedizione a carico del cliente.
Posso avere un'etichettatura personalizzata?
Sì, supportiamo l'etichettatura privata e l'imballaggio personalizzato.
