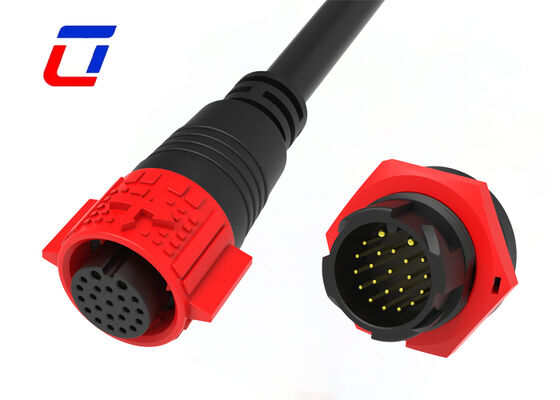

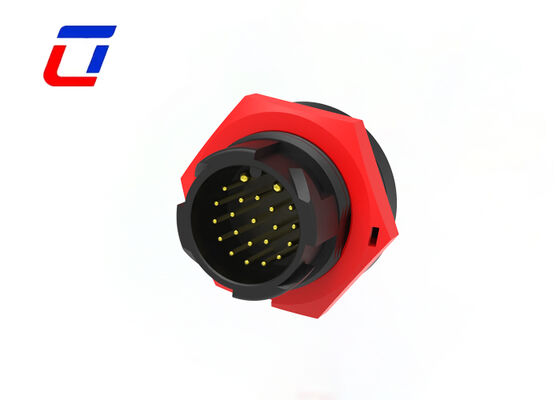

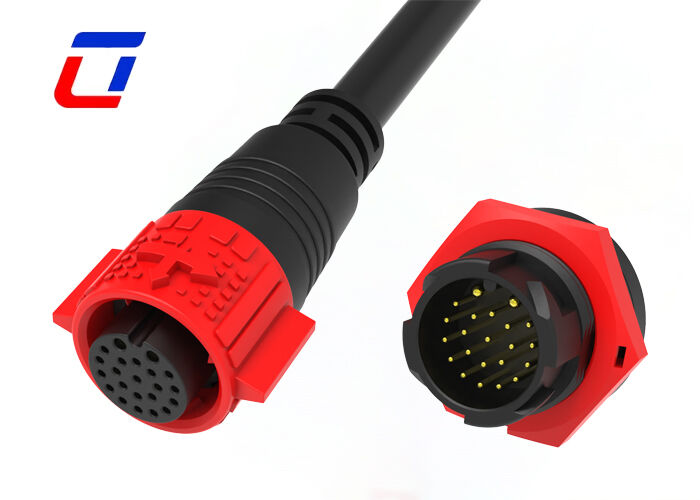

M19 Wire To Board 2Pin Power 20Pin Signal Molded Cable Connector
Visualizzazione del prodotto
M19 20 Pin Data Connector per connettori elettrici
Specificità fondamentali e adattamento a doppia corrente
Questo connettore dispone di un layout di precisione multi-pin 2+20Pin con interfaccia circolare standard M19 e componenti plug-in completi maschio-femmina.soddisfa diverse esigenze di collaborazione con carico con allineamento preciso, impedenza di contatto stabile e installazione efficiente.
Protezione impermeabile di alto livello
Con prestazioni impermeabili e antipolvere IP67, presenta un alloggiamento sigillato integrato e un anello di gomma impermeabile ad alte prestazioni per una resistenza ambientale completa.Elimina i rischi di cortocircuito e di perdite durante la trasmissione di doppia corrente, garantendo un funzionamento stabile in ambienti esterni, umidi e altri ambienti complessi.
Progettazione sicura per il collegamento maschile-femminile
La struttura di accensione precisa si blocca automaticamente dopo l'inserimento, mantenendo un forte collegamento contro le vibrazioni e le trazioni esterne per evitare il disimpegno.Lo sblocco senza attrezzi semplifica la manutenzione e l'ispezione, adatto a scenari che richiedono frequenti collegamenti e disconnessioni.
Industria delle applicazioni
- Luci di crescita
- Applicazione delle comunicazioni
- Macchine per la codifica dei prodotti
- Codifica dei prodotti dell'inventario
- Sistemi a getto d'inchiostro
- Sistema solare
- Apparecchiature per il getto d'inchiostro industriale
- Apparecchiature elettriche
- Apparecchiature di laboratorio di medicina legale e patologia
- Equipaggiamento per le comunicazioni
- Macchine pesanti
Parametri elettrici
| Parametro |
Specificità |
| Numero di polacchi |
2+20 pin connettore impermeabile |
| Classificazione attuale |
15A+5A |
| Valore nominale della tensione |
300VAC massimo |
| Tensione di durata |
1500VAC @ 60 s |
Parametri tecnici
| Parametro |
Specificità |
| Resistenza al contatto |
10 mΩ massimo |
| Struttura isolante |
500 MΩ a 500VDC |
| Temperatura di funzionamento |
-40°C ~ +105°C |
| Classe IP |
IP67 (1m / 30min) quando accoppiato |
| Materiale di muffa |
PA66 |
| Materiale di contatto/terminale |
Rame placcato d'oro |
| Materiale del sigillo |
Acciaio |
Parametri di funzionamento
| Parametro |
Specificità |
| Valore nominale della tensione |
600VAC massimo |
| Classificazione attuale |
20A al massimo |
| Dimensione del filo min OD |
3.0 mm ~ 6.0 mm |
| Dimensione massima del filo |
8.0 mm ~ 10.0 mm |
| Superficie di sezione trasversale massima del cavo |
0.5 mm2 ~ 2.5 mm2 |
Sketch di progettazione
Domande frequenti
D: Lei è una fabbrica o una società commerciale?
A: Siamo una fabbrica. Situata nel Parco Industriale Ulinkcon, distretto di Bao'an, Shenzhen, Cina
D: Chi è responsabile dello sdoganamento?
R: Forniremo documenti di sdoganamento completi (fattura commerciale, elenco di imballaggio, polizza di carico, rapporti di certificazione).Le tariffe e i dazi di sdoganamento sono a carico dell'acquirente (condizioni EXW/FOB)- Possiamo aiutare con la preparazione dei documenti se necessario.
D: Come posso rintracciare la mia spedizione?
R: Una volta spedita la merce, vi invieremo il numero di tracciamento e il link della piattaforma logistica.
