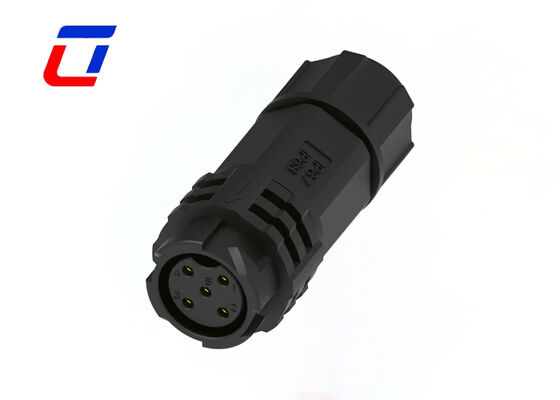

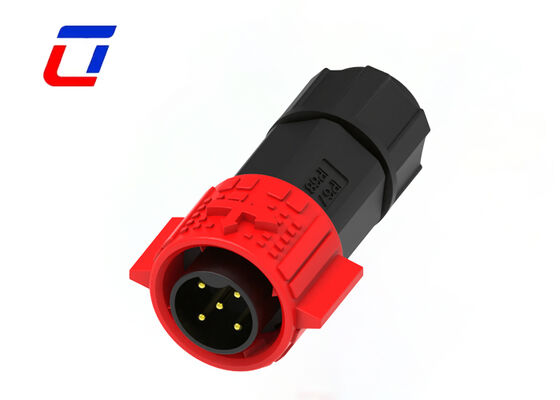

Name: 20A M19 5 pin connettore elettrico impermeabile connettore circolare a blocco rapido
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Casa Prodotti Presa di alimentazione impermeabile

20A M19 5 pin connettore elettrico impermeabile connettore circolare a blocco rapido

Dettagli:

Luogo di origine:	Cina
Marca:	Ulinkcon
Certificazione:	CE/Rohs/TUV/UL
Numero di modello:	M19

Termini di pagamento e spedizione:

Quantità di ordine minimo:	Negoziazione
Prezzo:	Negoziabile
Imballaggi particolari:	1. Sacchetto di plastica; 2. Cartone; 3. Secondo i requisiti del cliente
Tempi di consegna:	3~6 giorni lavorativi
Termini di pagamento:	T/T,D/P,L/C,D/A,,Western Union,MoneyGram
Capacità di alimentazione:	100000 paia mensili

Contatto

Descrizione di prodotto dettagliata

Tensione nominale:	300 V	Spillo:	5Pin
Grado di resistenza alla fiamma:	UL94-V0	Temperatura operativa:	-40℃~+105℃
Materiale:	Nylon	Livello di protezione:	IP67
Evidenziare:	Connettore elettrico impermeabile 20A , M19 connettore a blocco rapido , connettore di alimentazione circolare a 5 pin

Connettore elettrico impermeabile a 5 pin M19 20A con blocco rapido

Panoramica del prodotto

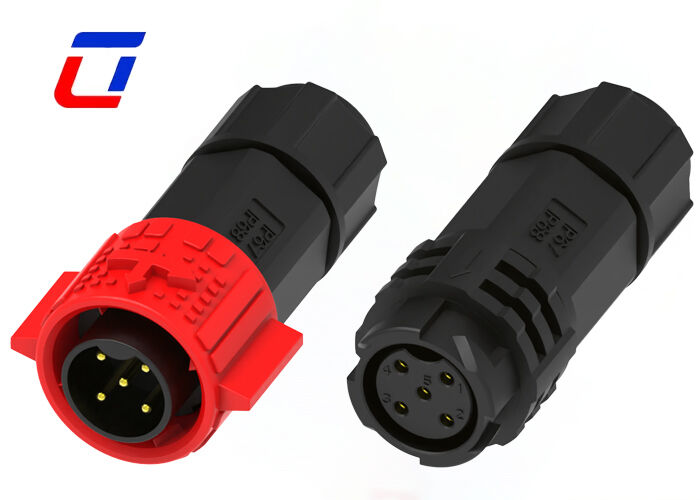

Connettore impermeabile M19 PA66 a 5 pin da maschio a femmina 300V

Caratteristiche principali

Sistema di blocco a scatto a sgancio rapido
Opzioni multi-core: 2Pin, 3Pin, 4Pin, 5Pin per alimentazione
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin e 2+20Pin per segnale di alimentazione combinato
6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin e 18Pin per segnale disponibile
Versione di assemblaggio sul campo: opzioni da filo a filo e da filo a scheda
Corrente nominale 20A per un lungo periodo di lavoro
Servizio di assemblaggio cavi supportato, benvenuti personalizzati
OEM/ODM benvenuto

Descrizione tecnica

Costruito con materiale PA66 ad alta resistenza, questo connettore circolare M19 a 5 pin è in grado di supportare la trasmissione di potenza ad alta tensione a 300 V. La struttura di aggancio maschio-femmina, insieme alle sue affidabili prestazioni di impermeabilità, lo rende la scelta ideale per i requisiti di connessione di alimentazione in vari scenari.

L'involucro in PA66 è altamente resistente agli agenti atmosferici e all'invecchiamento, e l'azione di inserimento fluida tra le estremità maschio e femmina assicura che sia la sicurezza che la praticità siano ben gestite. I pin in rame con eccellente conduttività riducono significativamente la perdita di trasmissione e la tensione nominale di 300 V lo rende compatibile con diversi tipi di apparecchiature ad alta tensione.

Con un grado di impermeabilità e antipolvere IP67, non è influenzato da pioggia e polvere. L'alloggiamento in PA66 resiste alle alte temperature e alla corrosione e, insieme alle sue proprietà di isolamento migliorate, offre una doppia protezione contro i rischi di alta tensione.

Il design strutturale maschio-femmina presenta un allineamento a prova di errore per evitare inserimenti errati. L'alloggiamento in PA66 può funzionare stabilmente a temperature comprese tra -40℃ e 105℃, rendendolo adatto ad ambienti operativi difficili. La parte terminale è compatibile con fili da 0,5-2,5 mm² e le funzioni integrate di tenuta e bloccaggio migliorano l'affidabilità della connessione.

Specifiche elettriche

Parametro	Valore
Numero di poli	5Pin
Corrente nominale	20A max.
Tensione nominale	300 V CA max
Tensione di durata	1000 V CA @ 60 s.

Parametri tecnici

Parametro	Valore
Resistenza di contatto	10 mΩ max
Struttura di isolamento	500 MΩ a 500 V CC
Temperatura di esercizio	-40°C ~ +105°C
Classe IP	IP67 (1 m / 30 min) quando accoppiato
Materiale dello stampo	PA66
Materiale di contatto/terminale	Ottone placcato oro
Materiale di tenuta	Silicone

Parametri operativi

Parametro	Valore
Tensione nominale	600 V CA max
Corrente nominale	15A max
Dimensione minima del filo OD	3,0 mm ~ 6,0 mm
Dimensione massima del filo OD	8,0 mm ~ 10,0 mm
Area massima della sezione trasversale del cavo	0,5 mm² ~ 2,5 mm²

Settori di applicazione

Luci di crescita
Applicazione per comunicazioni
Macchine per la codifica dei prodotti
Codifica dei prodotti di inventario
Sistemi a getto d'inchiostro
Sistema solare
Apparecchiature a getto d'inchiostro industriali
Apparecchiature elettriche
Apparecchiature forensi e patologiche di laboratorio
Apparecchiature di comunicazione
Macchinari pesanti

Design del prodotto

Domande frequenti

Accettate altre valute di pagamento oltre all'USD?

La nostra valuta predefinita è l'USD, ma possiamo anche accettare EUR, GBP o altre valute principali. Si prega di confermare il tasso di cambio con il nostro team di vendita al momento dell'ordine.

I vostri prodotti sono certificati? Quali certificazioni avete?

Tutti i nostri prodotti sono certificati da RoHS, CE e altri standard internazionali. Certificazioni specifiche (ad es. FCC, UL) possono essere fornite su richiesta in base al vostro mercato di riferimento.

Come posso ottenere dei campioni?

È un onore per me offrirvi dei campioni e il trasporto dovrebbe essere pagato da voi. Puoi farmi sapere il tuo numero di corriere e il tuo indirizzo dettagliato, quindi posso inviarti il campione immediatamente.

Cos'è la tensione nominale?

La tensione nominale, nota anche come tensione di esercizio, dipende principalmente dal materiale isolante del connettore utilizzato, dalla spaziatura tra le dimensioni del contatto. Alcuni dei componenti o dispositivi a una tensione inferiore alla sua tensione nominale potrebbero non essere completati alle sue funzioni.
