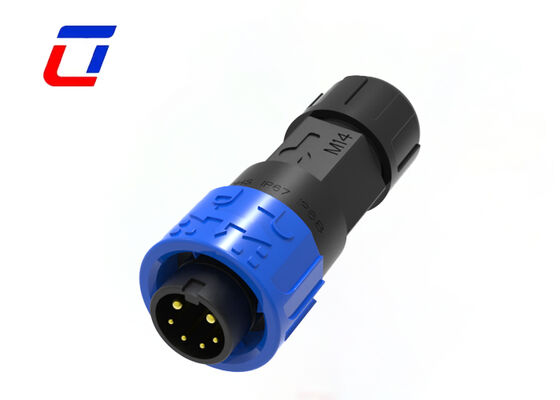

Connettore da filo a scheda M16 2+4 pin ODM per alimentazione industriale e spina di segnale
Connettore impermeabile multi-pin IP67 PA66 da 2+4 pin M16
Settori di applicazione dei connettori a blocco rapido IP67
- Luci di crescita
- Applicazione per le comunicazioni
- Macchine per la codifica dei prodotti
- Codifica dei prodotti di inventario
- Sistemi a getto d'inchiostro
- Sistema solare
- Apparecchiature industriali a getto d'inchiostro
- Apparecchiature per l'energia elettrica
- Apparecchiature forensi e patologiche di laboratorio
- Apparecchiature per le comunicazioni
- Macchinari pesanti

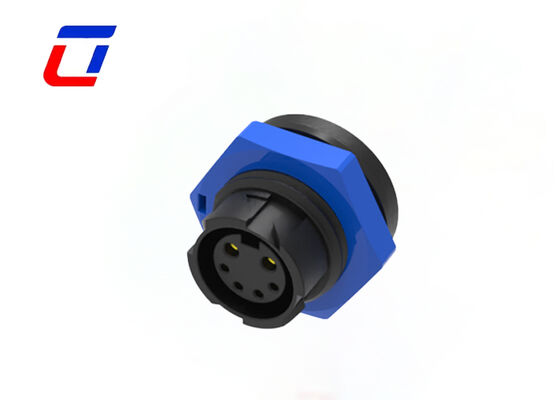

Caratteristiche del prodotto del connettore circolare a montaggio a pannello
Trasmissione di alimentazione e segnale a doppia funzione
Questo connettore integra 2 pin di alimentazione e 4 pin di segnale in un'unica unità compatta, consentendo la consegna simultanea di alimentazione stabile e trasmissione di segnale ad alta precisione. Il design integrato elimina la necessità di connettori di alimentazione e segnale separati, semplificando i layout di cablaggio e riducendo significativamente la complessità di installazione per dispositivi industriali multifunzionali.
Ampia compatibilità applicativa
Progettato per funzionare in condizioni operative difficili, è ampiamente compatibile con apparecchiature di automazione industriale, sistemi di illuminazione per esterni, dispositivi marini, sensori e sistemi di controllo, tutti i quali richiedono una trasmissione di alimentazione e segnale affidabile e ininterrotta.
Configurazioni flessibili del connettore M16
Disponibile nelle versioni da filo a filo e da filo a scheda per la serie di connettori M16, offre doppie opzioni di connessione dei terminali: terminali a saldare e terminali a vite. Questa flessibilità consente un'integrazione senza soluzione di continuità con diversi schemi di cablaggio, soddisfacendo i requisiti di installazione specifici di diversi scenari industriali.
Specifiche tecniche del connettore M16 a 2+4 pin
| Parametri elettrici |
| Numero di poli |
Connettore impermeabile a 2+4 pin |
| Corrente nominale |
15+5A max. |
| Tensione nominale |
300VAC max |
| Tensione di tenuta |
1500VAC @ 60 s. |
| Parametri tecnici |
| Resistenza di contatto |
10 mΩ max |
| Struttura di isolamento |
500 MΩ a 500VDC |
| Temperatura operativa |
-40°C ~ +105°C |
| Classe IP |
IP67 (1m / 30min) quando accoppiato |
| Materiale dello stampo |
PA66 |
| Materiale del contatto/terminale |
Ottone placcato oro |
| Materiale della guarnizione |
Silicone |
| Parametri operativi |
| Tensione nominale |
600VAC max |
| Corrente nominale |
15A max |
| Diametro esterno minimo del filo |
3,0 mm ~ 6,0 mm |
| Diametro esterno massimo del filo |
8,0 mm ~ 10,0 mm |
| Area massima della sezione trasversale del cavo |
0,5 mm² ~ 2,5 mm² |
Specifiche di progettazione
