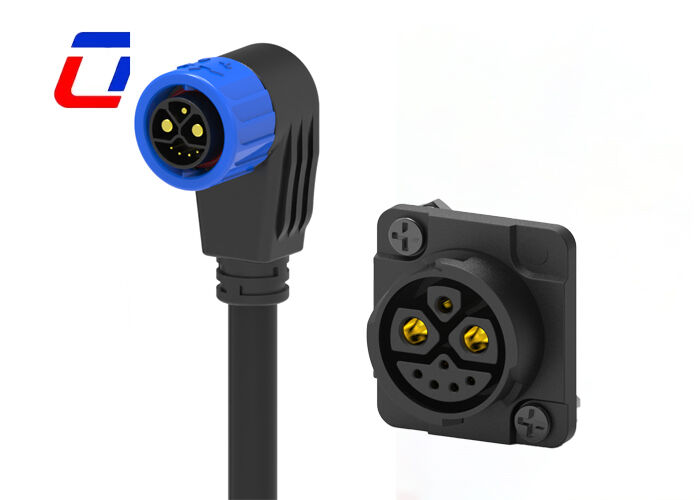

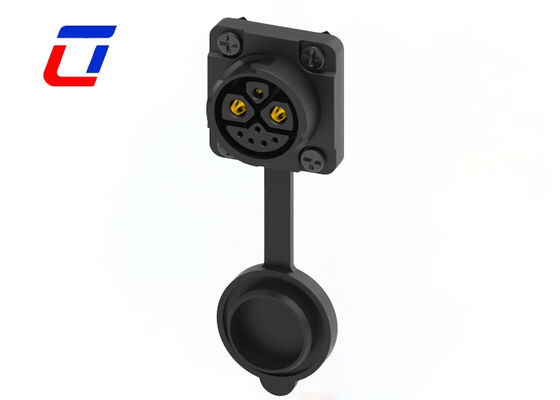

Name: M23 connettori di cavi rotondi di plastica 2+1+5 pin connettore impermeabile filo a bordo
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M23
Availability: InStock

Casa Prodotti Multi Pin Connectors Waterproof

M23 connettori di cavi rotondi di plastica 2+1+5 pin connettore impermeabile filo a bordo

Dettagli:

Luogo di origine:	Cina
Marca:	Ulinkcon
Certificazione:	CE/Rohs/TUV/UL
Numero di modello:	M23

Termini di pagamento e spedizione:

Quantità di ordine minimo:	Negoziazione
Prezzo:	Negoziabile
Imballaggi particolari:	1. Sacchetto di plastica; 2. Cartone; 3. Secondo i requisiti del cliente
Tempi di consegna:	3~6 giorni lavorativi
Termini di pagamento:	T/T,D/P,L/C,D/A,,Western Union,MoneyGram
Capacità di alimentazione:	100000 paia mensili

Contatto

Descrizione di prodotto dettagliata

Spillo:	2+1+5 pin	Valutazione attuale:	50A, 15A
Tipo:	connettore impermeabile	Materiale:	PA66
Gamma di diametri:	24-9AWG	Livello di protezione:	IP67
Evidenziare:	M23 connettore rotondo impermeabile , 2+1+5 fili a spillo per il connettore della scheda , connettore impermeabile in plastica a più pin

1 Grounding 2 Power 5 Data M23 Connettore impermeabile IP67 con bloccaggio a pressione

Panoramica del Prodotto

Questo prodotto è un connettore con specifiche M23 dedicato, che adotta una disposizione funzionale dei pin di 1 pin per la messa a terra, 2 pin per l'alimentazione e 5 pin per i dati, combinato con il grado di impermeabilità IP67 e la struttura di bloccaggio a pressione. È una soluzione di connessione ad alta affidabilità personalizzata per la trasmissione sincrona di "messa a terra-alimentazione-dati" in scenari industriali. Rispettando rigorosamente lo standard di interfaccia M23, il connettore ha chiare divisioni di funzione dei pin, consentendo il funzionamento indipendente e parallelo della protezione di messa a terra, dell'alimentazione e della trasmissione dati multicanale, evitando completamente l'interferenza reciproca tra diversi tipi di segnali e ponendo una solida base di connessione per il funzionamento stabile dei sistemi di controllo industriale.

Le prestazioni principali si concentrano sulla garanzia di affidabilità multidimensionale: il grado di impermeabilità e antipolvere IP67 è ottenuto attraverso un anello di tenuta in gomma professionale e una struttura integrata dell'alloggiamento, che può isolare completamente l'intrusione di polvere e funzionare ancora normalmente se immerso in 1 metro di profondità d'acqua per 30 minuti, affrontando facilmente macchie di olio, umidità, vapore acqueo, pioggia e altri ambienti complessi nelle officine industriali. I contatti dei pin sono realizzati in lega di rame ad alta purezza con trattamento anti-ossidazione, caratterizzati da bassa resistenza di contatto ed eccellente conduttività. Tra questi, il canale dati a 5 pin può trasmettere accuratamente dati chiave come il feedback dei sensori e i comandi di controllo delle apparecchiature, evitando l'attenuazione o il ritardo del segnale; il canale di alimentazione a 2 pin può trasportare stabilmente i requisiti di alimentazione; e il canale di messa a terra a 1 pin devia efficacemente l'elettricità statica, garantendo la sicurezza delle apparecchiature e del personale.

Il design strutturale bilancia praticità e stabilità. L'innovativo meccanismo di bloccaggio a pressione può completare l'aggancio preciso e il bloccaggio saldo con una leggera pressione e può essere separato capovolgendo delicatamente la fibbia durante lo sblocco, senza strumenti professionali, migliorando notevolmente l'efficienza dell'installazione, della messa in servizio e della successiva manutenzione in loco. Allo stesso tempo, questa struttura ha eccellenti prestazioni anti-vibrazione e anti-caduta, che possono adattarsi all'ambiente di vibrazione durante il funzionamento ad alta frequenza delle apparecchiature industriali e garantire la continuità della connessione. Ampiamente utilizzato in linee di produzione automatizzate industriali, apparecchiature di produzione intelligenti, strumenti di precisione, robot industriali e altri scenari, il prodotto fornisce un supporto di connessione completo e affidabile per i sistemi industriali che necessitano di realizzare simultaneamente la protezione di messa a terra, l'alimentazione e l'interazione dei dati.

Settori di Applicazione

Luci di Crescita
Applicazioni di Comunicazione
Macchine per la Codifica dei Prodotti
Codifica dei Prodotti di Inventario
Sistemi a Getto d'Inchiostro
Sistema Solare
Apparecchiature Industriali a Getto d'Inchiostro
Apparecchiature Elettriche
Apparecchiature Forensi e di Patologia di Laboratorio
Apparecchiature di Comunicazione
Macchinari Pesanti

Caratteristiche Tecniche

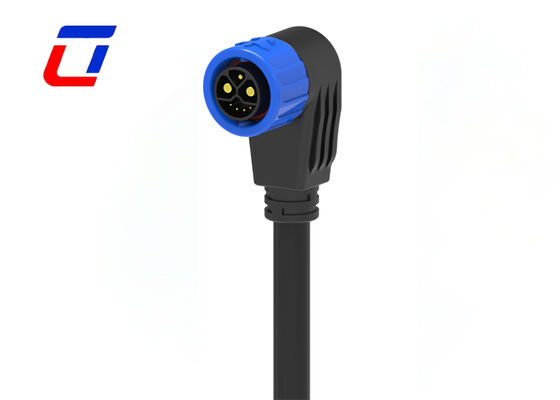

Struttura Stampata a 90 Gradi, Adatta a Spazi Stretti: Adotta un design di stampaggio integrato a 90 gradi, che consente di risparmiare efficacemente spazio di installazione ed è particolarmente adatto per l'installazione in aree strette come all'interno delle apparecchiature e negli angoli; l'angolo di stampaggio preciso garantisce il cablaggio regolare, evitando danni causati da torsioni e trazioni del cavo e migliorando la razionalità e l'estetica della disposizione della connessione.

Disposizione Partizionata 2+1+5 Pin, Trasmissione Precisa Senza Interferenze: Utilizza un design a pin separati 2-pin + 1-pin + 5-pin, corrispondenti rispettivamente a diversi circuiti di alimentazione e canali di segnale, realizzando la trasmissione sincrona e precisa dell'alimentazione e di più segnali ed evitando completamente le interferenze tra diversi tipi di segnali; i pin sono realizzati in materiale metallico ad alta conduttività con piccola resistenza di contatto e bassa perdita di trasmissione, garantendo un funzionamento stabile delle apparecchiature.

Design Push-Lock, Connessione Salda e Conveniente: Dotato di una comoda struttura di bloccaggio a pressione, l'inserimento e la rimozione sono semplici e il bloccaggio o lo sblocco possono essere completati con una leggera pressione, migliorando notevolmente l'efficienza di installazione e manutenzione; dopo il bloccaggio, l'aderenza è stretta, con eccellenti prestazioni di resistenza agli urti e anti-caduta, che possono resistere efficacemente alle vibrazioni e alle trazioni esterne durante il funzionamento delle apparecchiature, garantendo una connessione continua e stabile.

Parametri Elettrici

Numero di Poli	Connettore impermeabile a 8 pin
Corrente Nominale	50+15A +5Amax.
Tensione Nominale	300VAC max
Tensione di Durata	1500VAC @ 60 s.

Parametri Tecnici

Resistenza di Contatto	10 mΩ max
Struttura di Isolamento	500 MΩ a 500VDC
Temperatura di Esercizio	-40°C ~ +105°C
Classe IP	IP67 (1m / 30min) quando accoppiato
Materiale dello Stampo	PA66
Materiale Contatto/Terminale	Ottone Placcato Oro
Materiale di Tenuta	Silicone

Parametri Operativi

Tensione Nominale	600VAC max
Corrente Nominale	50A max
Dimensione Minima del Filo OD	3.0mm ~ 6.0mm
Dimensione Massima del Filo OD	8.0mm ~ 16.0mm
Sezione Trasversale Massima del Cavo	0.5mm² ~ 10.0mm²
