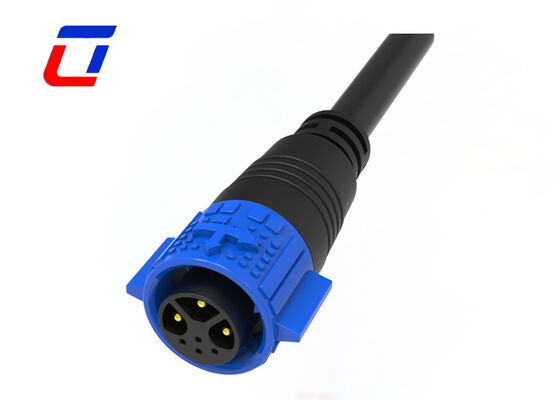

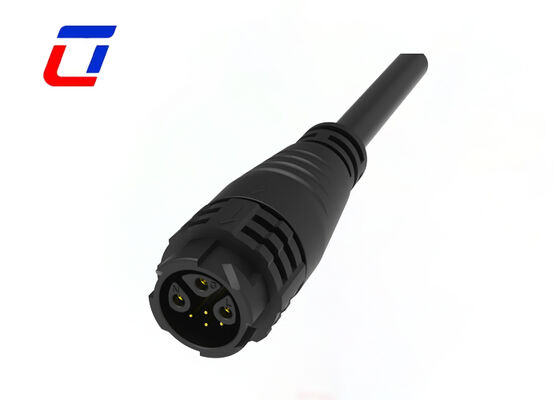

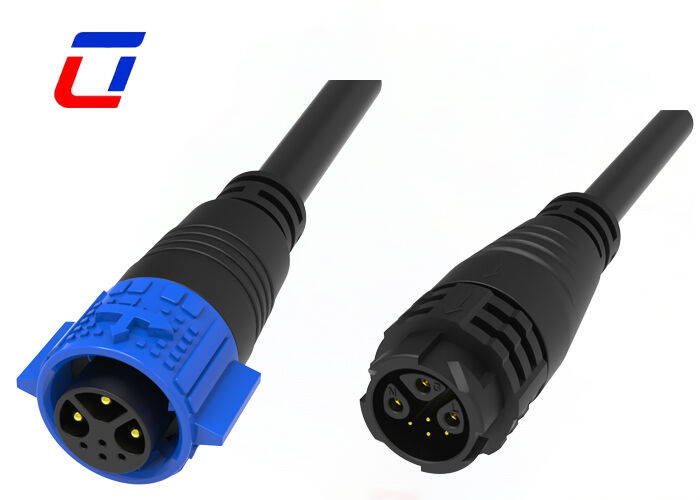

Name: Connettore a filo maschio M19 a 3+4 pin da maschio a femmina, con bloccaggio rapido, connettore impermeabile per esterni
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Casa Prodotti connettore di cavo impermeabile

Connettore a filo maschio M19 a 3+4 pin da maschio a femmina, con bloccaggio rapido, connettore impermeabile per esterni

Dettagli:

Luogo di origine:	Cina
Marca:	Ulinkcon
Certificazione:	CE/Rohs/TUV/UL
Numero di modello:	M19

Termini di pagamento e spedizione:

Quantità di ordine minimo:	Negoziazione
Prezzo:	Negoziabile
Imballaggi particolari:	1. Sacchetto di plastica; 2. Cartone; 3. Secondo i requisiti del cliente
Tempi di consegna:	3~6 giorni lavorativi
Termini di pagamento:	T/T,D/P,L/C,D/A,,Western Union,MoneyGram
Capacità di alimentazione:	100000 paia mensili

Contatto

Descrizione di prodotto dettagliata

Tensione nominale:	300 V	Valutazione attuale:	15+5A
Tipo di connettore:	Connettore rapido	Spillo:	3+4Pin
Materiale:	Nylon	Grado di resistenza alla fiamma:	UL94-V0
Evidenziare:	M19 connettore a filo impermeabile , Connettore per cavi a bloccaggio rapido , Connettore per esterni a 3+4 pin

Connettore impermeabile per esterni M19 3+4 Pin IP67 Connettore impermeabile da filo a scheda

Breve descrizione

I 3 pin di alimentazione sono realizzati in lega di rame ad alta conduttività, con una capacità di trasporto di corrente a pin singolo fino a 15A, soddisfacendo pienamente i requisiti di alimentazione dei dispositivi a media potenza. Nel frattempo, i 4 pin di segnale adottano una configurazione di segnale differenziale per aumentare le prestazioni anti-interferenza, rendendoli adatti ad applicazioni come l'acquisizione di dati dai sensori e il feedback sullo stato dell'apparecchiatura. Conforme alla spaziatura dei pin standard industriale, il connettore garantisce un allineamento preciso con i pad della scheda PCB, riducendo al minimo gli errori di saldatura durante l'assemblaggio.

Dotato di una doppia struttura impermeabile che combina "anello di tenuta dell'alloggiamento + manicotto di tenuta dei pin", il connettore garantisce una protezione affidabile dall'ingresso di polvere. Il suo alloggiamento è realizzato in materiale PA66 rinforzato resistente ai raggi UV, che mantiene l'integrità strutturale anche in condizioni di temperatura estreme che vanno da -40℃ a 105℃. Questo design robusto consente al connettore di adattarsi a ambienti di lavoro esterni difficili come forti piogge, tempeste di sabbia ed esposizione ad alte temperature.

I pin sono prodotti tramite un processo di stampaggio integrato e presentano una placcatura in oro con uno spessore non inferiore a 1,5μm. Questa combinazione riduce efficacemente la resistenza di contatto a ≤5mΩ, riducendo i rischi di perdita di potenza e generazione di calore. Con una durata di servizio di inserimento superiore a 10.000 cicli, i pin dell'estremità della scheda del connettore mostrano un'eccellente resistenza alla flessione, in grado di resistere a lievi vibrazioni e impatti durante il trasporto e l'installazione dell'apparecchiatura, garantendo così una stabilità operativa a lungo termine.

Caratteristiche principali

Sistema di rilascio rapido a blocco a pressione
Opzioni multi-core: 2Pin, 3Pin, 4Pin, 5Pin per alimentazione
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin e 2+20Pin per segnale di alimentazione combinato
6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin e 18Pin per segnale disponibile
Versione per assemblaggio sul campo: opzioni da filo a filo e da filo a scheda
Corrente nominale 20A per lavori a lungo termine
Servizio di assemblaggio cavi supportato, benvenuti personalizzati
OEM/ODM benvenuto

Parametri elettrici
Numero di poli	3+4Pin
Corrente nominale	15A max.
Tensione nominale	300VAC max
Tensione di durata	1500VAC @ 60 s.

Parametri tecnici
Resistenza di contatto	10 mΩ max
Struttura di isolamento	500 MΩ a 500VDC
Temperatura di esercizio	-40°C ~ +105°C
Classe IP	IP67 (1m / 30min) quando accoppiato
Materiale dello stampo	PA66
Materiale di contatto/terminale	Ottone placcato oro
Materiale di tenuta	Silicone

Settori di applicazione

Luci di crescita
Applicazione comunicazioni
macchine per la codifica dei prodotti
codifica dei prodotti di inventario
sistemi a getto d'inchiostro
Sistema solare
apparecchiature a getto d'inchiostro industriali
Apparecchiature elettriche
Apparecchiature forensi e patologiche di laboratorio
Apparecchiature di comunicazione
Macchinari pesanti

Parametri operativi
Tensione nominale	600VAC max
Corrente nominale	15A max
Dimensione minima del filo OD	3,0 mm ~ 6,0 mm
Dimensione massima del filo OD	8,0 mm ~ 10,0 mm
Sezione trasversale massima del cavo	0,5 mm² ~ 2,5 mm²

Schizzo del design

Connettore a filo maschio M19 a 3+4 pin da maschio a femmina, con bloccaggio rapido, connettore impermeabile per esterni 0

Connettore a filo maschio M19 a 3+4 pin da maschio a femmina, con bloccaggio rapido, connettore impermeabile per esterni 2

FAQ

1. D: Sei una fabbrica o una società commerciale?
R: Siamo una fabbrica. Situata nell'Ulinkcon Industrial Park, nel distretto di Bao'an, a Shenzhen, in Cina

2. Accettate altre valute di pagamento oltre all'USD?
R: La nostra valuta predefinita è l'USD, ma possiamo accettare anche EUR, GBP o altre valute principali. Si prega di confermare il tasso di cambio con il nostro team di vendita al momento dell'ordine.

3. D: Come posso ottenere dei campioni?

R: È un onore per me offrirti dei campioni e il trasporto dovrebbe essere pagato da te. Puoi farmi sapere il tuo numero di corriere e il tuo indirizzo dettagliato, quindi posso inviarti il campione immediatamente.

4. D: Quanti materiali puoi fornire?
R: Ci sono diversi materiali per connettori e cavi, di solito usiamo materiale PVC/Nylon per produrre connettori, materiale PVC/Gomma/Silicone è stato utilizzato nei cavi. Naturalmente possiamo anche scegliere il materiale in base alle tue esigenze.
