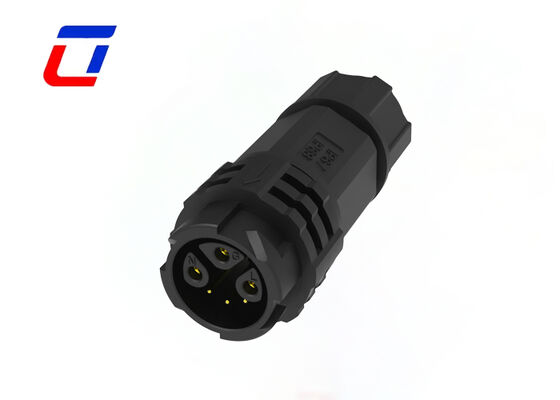

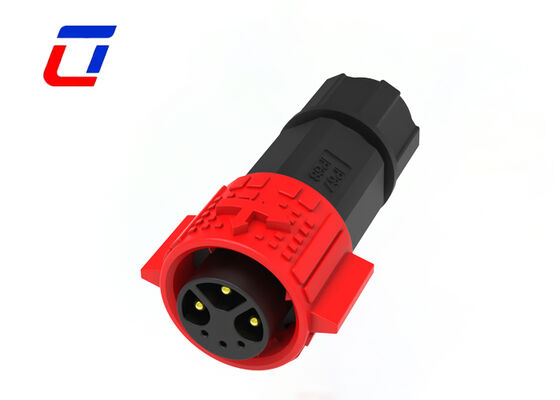

Name: 3+3 connettori elettrici multi pin M19 Quick Connect connettore circolare impermeabile
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Casa Prodotti Collegamento circolare impermeabile

3+3 connettori elettrici multi pin M19 Quick Connect connettore circolare impermeabile

Dettagli:

Luogo di origine:	Cina
Marca:	Ulinkcon
Certificazione:	CE/Rohs
Numero di modello:	M19

Termini di pagamento e spedizione:

Quantità di ordine minimo:	Negoziazione
Prezzo:	Negoziabile
Imballaggi particolari:	Scatola
Tempi di consegna:	Da 5 a 8 giorni lavorativi
Termini di pagamento:	T/T,D/A,D/P,MoneyGram,L/C
Capacità di alimentazione:	100000 coppie al mese

Contatto

Descrizione di prodotto dettagliata

Numero di perni:	3+3PIN	Valutazione di impermeabilità:	IP67
Attuale:	15A	Livello di protezione:	IP67
Grado di resistenza alla fiamma:	UL94-V0	Materiale di contatto:	Ottone placcato oro
Evidenziare:	M19 connettore circolare impermeabile , Collegamento elettrico 3+3 pin , connettore circolare impermeabile a più pin

connettore da filo a filo impermeabile M19 3+3 pin 15A connettore rapido

Caratteristiche principali

Sistema di sblocco a spinta e rilascio rapido
Opzioni multi-core: 2Pin, 3Pin, 4Pin, 5Pin per l'alimentazione
3+2Pin,3+3Pin,3+4Pin,3+5Pin,3+9Pin e 2+20Pin per il segnale di potenza combinato
6Pin,7Pin,8Pin,9Pin,10Pin,11Pin,12Pin,14Pin,16Pin e 18Pin per il segnale disponibile
Versione di montaggio sul campo:opzioni sia da filo a filo che da filo a tavola
Corrente nominale 20A per lunghi periodi di funzionamento
Servizio di assemblaggio di cavi supportato, benvenuto su misura
OEM/ODM benvenuti

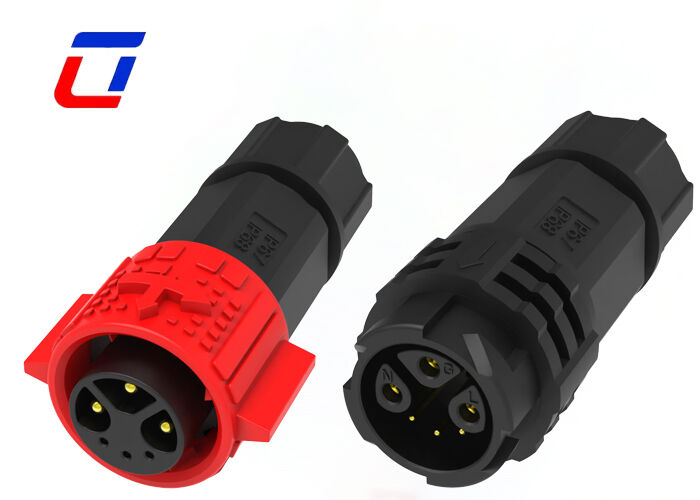

Rapidi dettagli di 3+3PinCollegamento maschio femmina

I pin di alimentazione principali a 3 pin sono costruiti da una lega di rame placcata in oro di grande sezione, a specialized design engineered to efficiently carry 15A high current while minimizing heat loss during power transmission—ensuring stable and efficient power delivery even under continuous high-load operationA completamento di questo, i pin ausiliari a 3 pin sono dedicati alla trasmissione del segnale, con una struttura di schermatura indipendente che isola efficacemente il rumore di potenza dai percorsi del segnale.Questa progettazione integrata soddisfa perfettamente le esigenze di connessione combinata "potenza + segnale" di dispositivi quali sensori e controllori industriali, eliminando la fatica di installare connettori di alimentazione e segnale separati e semplificando l'intero sistema di cablaggio.

Specificamente ottimizzati per le esigenze operative delle apparecchiature a media potenza, i pin di alimentazione vantano una resistenza di contatto di ≤ 3 mΩ, garantendo una minima perdita di energia durante la trasmissione di potenza.con una lunghezza di 20 mm o più ma non superiore a 50 mm,, che aumenta significativamente la resistenza del perno alla fatica meccanica causata da espansione e contrazione termiche o vibrazioni durante l'uso a lunga durata ad alta corrente,impedendo così la deformazione degli spilli e garantendo prestazioni costanti.

I terminali di crimping corrispondenti sono sottoposti a trattamento di ricottura ad alta temperatura, un processo che aumenta la duttilità del terminale e l'affidabilità della connessione.questo trattamento garantisce una tenuta, connessione a bassa resistenza, riducendo efficacemente il rischio di riscaldamento delle articolazioni a causa di un scarso contatto e migliorando ulteriormente la sicurezza generale e la stabilità della connessione elettrica.

Caratteristiche del tipo di prodotto
Sistema di connettori	Cable-to-Cable
di larghezza superiore a 20 mm	- Sì, sì.
Connettore e terminali di contatto	Cavi e fili
Tipo di connettore circolare	Collegamento, contenitore
Tipo di conchiglia	Conchiglie di plastica
Tipo di prodotto	Kit di connettori
Caratteristiche di configurazione
Numero di posizioni	3+3
Numero di posizioni del segnale	3
Contatti precaricati	- Sì, sì.
Caratteristiche elettriche
Tensione di funzionamento (VAC)	600V al massimo.
Tensione di funzionamento (VDC)	600V al massimo.
Caratteristiche del corpo
Materiale della conchiglia	PA66
Tipo di materiale isolante per il connettore circolare	Termoplastici a basso rischio di incendio
Sigillato ermeticamente	- Sì, sì.
Stile di entrata	Lato
Tipo di protezione ambientale	Elastomero sigillato, sigillato ermeticamente
Materiale per anelli O	Elastomero sigillato, sigillato ermeticamente
Protezione dell'ambiente	- Sì, sì.
Caratteristiche dei contatti
Corrente di contatto nominale (Max) (A).	15A al massimo.
Tipo di contatto del connettore circolare	Sottile a pin
Attachamento meccanico
Tipo di montaggio del connettore	Montaggio del cavo (appeso libero)
Tipo di allineamento di accoppiamento	Con chiavetta
Ritenzione dell'accoppiamento	Con
Dimensioni
Dimensione del filo (AWG)	20AWG, 18AWG, 16AWG,14AWG,
Condizioni d'uso
Intervallo di temperatura di funzionamento (°C)	-40 ~ 105°C
Livello di tenuta idrica IP	Protezione IP67
Livello di tenuta della polvere IP	6
Norme industriali
Indice di infiammabilità UL	UL 94V-0

Industria delle applicazioni

Applicazione delle comunicazioni
macchine per la codifica dei prodotti
codifica dei prodotti di inventario
sistemi a getto d'inchiostro
Sistema solare
attrezzature a getto d'inchiostro industriali
Apparecchiature elettriche
Attrezzature di laboratorio di medicina legale e patologia
Apparecchiature di comunicazione
Macchine pesanti

Dimensione della produzione

Ulteriori dettagli tecnici

3+3 connettori elettrici multi pin M19 Quick Connect connettore circolare impermeabile 2

Domande frequenti

Q1:Qual è la tensione nominale?

A1:La tensione nominale, nota anche come tensione di funzionamento, dipende principalmente dal materiale di isolamento del connettore utilizzato, dalla distanza tra le dimensioni di contatto.Alcuni componenti o dispositivi in tensione inferiore alla loro tensione nominale possono non essere completati alle loro funzioni..

Q2:Chi è responsabile dello sdoganamento?

A2:Forniamo documenti di sdoganamento completi (fattura commerciale, lista di imballaggio, polizza di carico, rapporti di certificazione).Le spese e i dazi di sdoganamento sono a carico dell'acquirente (condizioni EXW/FOB)- Possiamo aiutare con la preparazione dei documenti se necessario.

Q3:Quanti materiali puo' fornire?

A3:Ci sono alcuni materiali diversi da connettore e cavo, di solito usiamo materiale PVC / Nylon per il connettore del prodotto, materiale PVC / Gomma / silicone è stato utilizzato nel cavo.Naturalmente possiamo anche secondo i vostri requisiti per scegliere il materiale.
