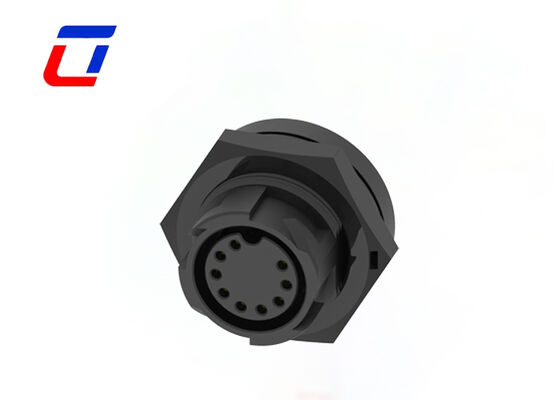

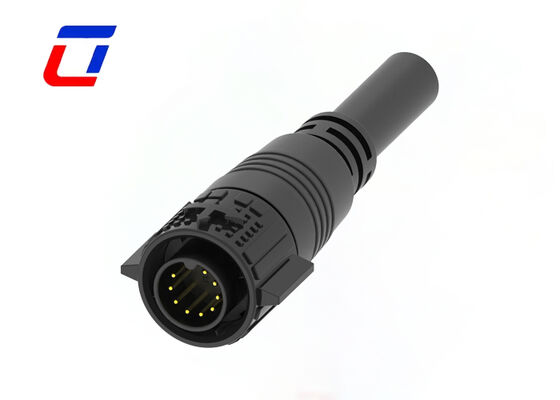

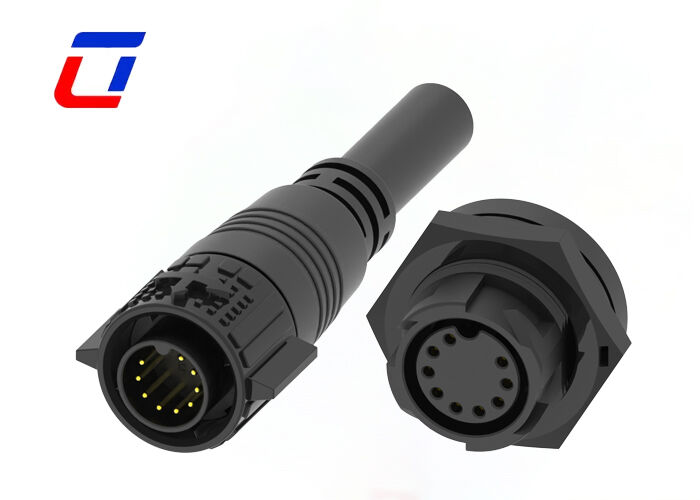

Connettore dati a 9 pin M19 connettore impermeabile IP67
Caratteristiche principali
- Sistema di rilascio rapido a scatto
- Opzioni multi-core: 2Pin, 3Pin, 4Pin, 5Pin per alimentazione
- 3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin e 2+20Pin per segnale di alimentazione combinato
- 6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin e 18Pin per segnale disponibile
- Versione per assemblaggio sul campo: opzioni da filo a filo e da filo a scheda
- Corrente nominale 5A per un lungo periodo di lavoro
- Servizio di assemblaggio cavi supportato, benvenuti personalizzati
- OEM/ODM benvenuti
Settori di applicazione
- Luci di crescita
- Applicazione per comunicazioni
- Macchine per la codifica dei prodotti
- Codifica dei prodotti di inventario
- Sistemi a getto d'inchiostro
- Sistema solare
- Apparecchiature a getto d'inchiostro industriali
- Apparecchiature elettriche
- Apparecchiature forensi e patologiche di laboratorio
- Apparecchiature di comunicazione
- Macchinari pesanti
Breve descrizione
Caratterizzato da una configurazione precisa a 9 pin, questo connettore è progettato esclusivamente per scenari di trasmissione del segnale da filo a scheda. Con una spaziatura dei pin rigorosamente conforme agli standard industriali, garantisce un allineamento preciso con le schede dei circuiti e supporta la trasmissione sincrona di segnali multicanale a bassa interferenza. Il fattore di forma compatto M19 si adatta perfettamente allo spazio di installazione limitato all'interno delle apparecchiature, consentendo un'efficiente interazione del segnale tra cavi e schede dei circuiti senza adattatori aggiuntivi. È ampiamente adatto per le esigenze di connessione del segnale di sensori esterni, dispositivi di monitoraggio e terminali di controllo industriale.
Adottando un processo di formatura monoblocco stampato, integra perfettamente i cavi con il corpo del connettore. In combinazione con una struttura di tenuta ad alta precisione, impedisce efficacemente all'umidità e alla polvere di invadere attraverso i punti di connessione dei cavi. Il prodotto raggiunge un elevato livello di protezione richiesto per le applicazioni esterne, resistendo al lavaggio della pioggia, all'accumulo di polvere, alle radiazioni UV e alle severe fluttuazioni di temperatura. Mantiene prestazioni di trasmissione del segnale stabili in ambienti difficili come stazioni base esterne, illuminazione municipale e apparecchiature di rilevamento sul campo.
Integrato con una struttura di blocco rapido con un clic, supporta il funzionamento senza attrezzi e con una sola mano. È sufficiente allineare il connettore maschio con l'intestazione femmina sulla scheda del circuito e premere per ottenere un blocco sicuro, con un design di feedback a clic udibile che conferma la corretta connessione. Questo meccanismo non solo elimina l'ingombrante operazione delle tradizionali connessioni filettate, riducendo significativamente i tempi di installazione in spazi esterni ad alta quota e confinati, ma previene anche efficacemente l'interruzione del segnale causata da vibrazioni, vento o contatto accidentale.
I pin di segnale sono realizzati in lega di rame placcata in oro, con una resistenza di contatto estremamente bassa ed eccellenti prestazioni antiossidanti. Anche per un uso a lungo termine in ambienti esterni ad alta umidità, garantisce l'accuratezza e la stabilità della trasmissione del segnale. L'alloggiamento del connettore è realizzato in plastica tecnica ad alta resistenza, che combina resistenza agli urti, resistenza all'usura e resistenza alla corrosione, fornendo una protezione affidabile per la struttura interna di trasmissione del segnale e prolungando la durata complessiva del prodotto.
| Parametri elettrici |
| Numero di poli |
9Pin |
| Corrente nominale |
5 Amax. |
| Tensione nominale |
60 VCA max |
| Tensione di durata |
500 VCA @ 60 s. |
| Parametri tecnici |
| Resistenza di contatto |
10 mΩ max |
| Struttura di isolamento |
500 MΩ a 500 VCC |
| Temperatura di esercizio |
-40°C ~ +105°C |
| Classe IP |
IP67 (1 m / 30 min) quando accoppiato |
| Materiale dello stampo |
PA66 |
| Materiale di contatto/terminale |
Ottone placcato oro |
| Materiale di tenuta |
Silicone |
| Parametri operativi |
| Tensione nominale |
300 VCA max |
| Corrente nominale |
5A max |
| Dimensione minima del filo OD |
3,0 mm ~ 6,0 mm |
| Dimensione massima del filo OD |
8,0 mm ~ 10,0 mm |
| Area massima della sezione trasversale del cavo |
0,5 mm2 ~ 2,5 mm2 |
Schizzo del design
FAQ
1. D: Sei una fabbrica o una società commerciale?
R: Siamo una fabbrica. Situata nell'Ulinkcon Industrial Park, nel distretto di Bao'an, a Shenzhen, in Cina
2. D: Come posso rintracciare la mia spedizione?
R: Una volta spedita la merce, ti invieremo il numero di tracciamento e il link della piattaforma logistica. Puoi tracciare lo stato in tempo reale online o contattare il nostro team per gli aggiornamenti.
3. D: Come posso ottenere dei campioni?
R: È un onore per me offrirti dei campioni e il trasporto dovrebbe essere pagato da te. Puoi farmi sapere il tuo numero di corriere e il tuo indirizzo dettagliato, quindi posso inviarti il campione subito.
4. D: Qual è la tua quantità minima d'ordine (MOQ)?
R: Il MOQ varia in base al tipo di prodotto: di solito 500 unità per i modelli standard e 1000 unità per gli articoli personalizzati. Un MOQ inferiore può essere negoziato per ordini di prova o cooperazione a lungo termine.
