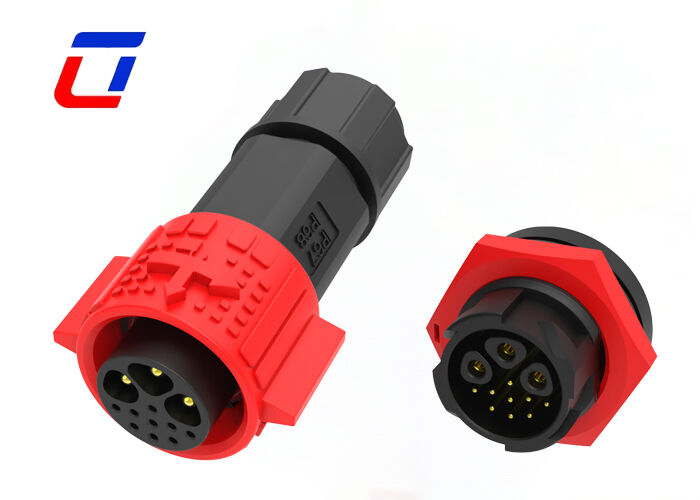

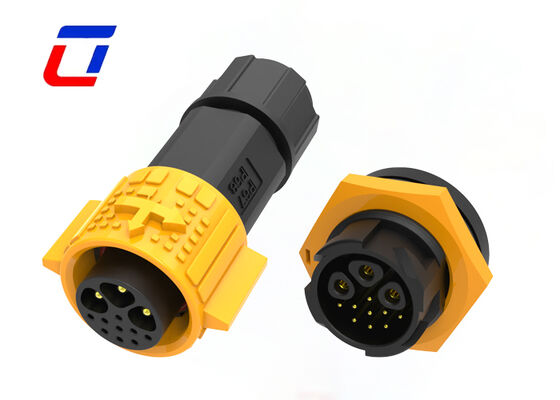

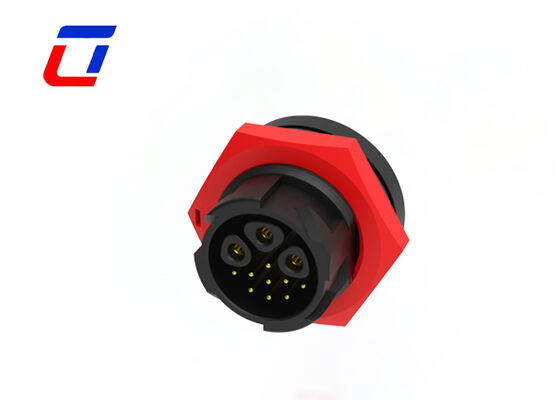

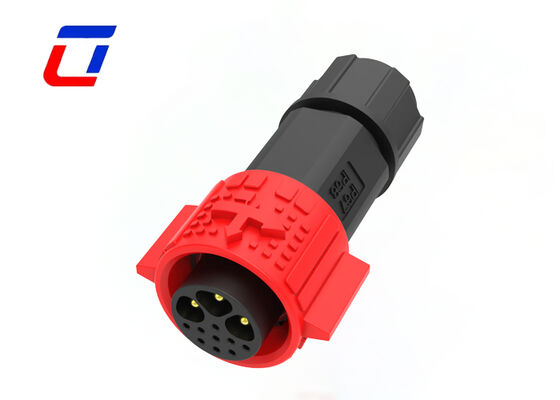

Name: 3+9 Pin M19 Industrial Plug Socket Plastic PA66 Waterproof Power And Data Connector
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Casa Prodotti Multi Pin Connectors Waterproof

3+9 Pin M19 Industrial Plug Socket Plastic PA66 Waterproof Power And Data Connector

Dettagli:

Luogo di origine:	Cina
Marca:	Ulinkcon
Certificazione:	CE/Rohs
Numero di modello:	M19

Termini di pagamento e spedizione:

Quantità di ordine minimo:	Negoziazione
Prezzo:	Negoziabile
Imballaggi particolari:	Scatola
Tempi di consegna:	Da 5 a 8 giorni lavorativi
Termini di pagamento:	T/T,D/A,D/P,MoneyGram,L/C
Capacità di alimentazione:	100000 coppie al mese

Contatto

Descrizione di prodotto dettagliata

Numero di perni:	3+9 PIN	Attuale:	15A
Valutazione di impermeabilità:	IP67	Intervallo di temperatura:	-40℃~+105℃
Materiale:	Nylon	Modalità di connessione:	Bloccaggio a pressione
Evidenziare:	M19 presa di presa impermeabile industriale , Presa di alimentazione impermeabile PA66 , 3+9 pin data connector impermeabile

Connettore a filo a sgancio rapido M19 3+9 Pin OEM Impermeabile 300V

Dettagli rapidi di 5Pinconnettore impermeabile

1. Design isolato a doppia funzione 3+9 Pin

Caratterizzato da 3-pin di alimentazione + 9-pin dati configurazione pin composita, questo connettore consente la trasmissione indipendente di alimentazione e segnali. Il canale di alimentazione a 3 pin supporta un'uscita di alta potenza stabile per soddisfare i requisiti di alimentazione delle apparecchiature industriali, mentre il canale dati a 9 pin è ottimizzato per la trasmissione di segnali ad alta velocità e a basse interferenze, adatto a vari scenari di interazione dei dati di controllo industriale. Il fattore di forma compatto M19 integra due funzioni in una, eliminando la necessità di più set di connettori, risparmiando notevolmente spazio di installazione e semplificando i complessi processi di cablaggio industriale.

2. Alloggiamento in plastica tecnica PA66 per una durata di livello industriale

L'alloggiamento è stampato a iniezione di precisione da plastica tecnica PA66, che offre un'eccellente resistenza meccanica, resistenza all'usura e alla corrosione e può resistere a un ampio intervallo di temperature operative di -40℃~105℃. Rispetto ai materiali plastici ordinari, l'alloggiamento in PA66 offre prestazioni migliori in termini di resistenza agli urti, resistenza ai raggi UV e resistenza ai mezzi chimici e può adattarsi a lungo alle difficili condizioni di lavoro dei siti industriali, garantendo la stabilità strutturale e la durata del connettore.

3. Protezione impermeabile di alta qualità per l'adattamento a tutti gli scenari

Con una struttura sigillata di precisione e un design della guarnizione impermeabile, il connettore raggiunge un grado di impermeabilità e antipolvere IP67, resistendo efficacemente all'impatto di ambienti difficili come l'immersione in acqua piovana, l'accumulo di polvere e la condensa di umidità. Che si tratti di officine umide, stazioni base di apparecchiature esterne o scenari operativi marini corrosivi da nebbia salina, può mantenere prestazioni di connessione elettrica stabili, garantendo il funzionamento affidabile delle apparecchiature in tutte le condizioni atmosferiche.

4. Design a innesto facile per una maggiore efficienza di installazione

Dotato di un meccanismo di bloccaggio a innesto rapido intuitivo, supporta il funzionamento senza attrezzi e con una sola mano. È sufficiente allineare e premere i connettori maschio e femmina per completare un blocco sicuro, prevenendo efficacemente la disconnessione causata da vibrazioni, urti o trazioni accidentali. Rispetto ai metodi di connessione filettati tradizionali, l'efficienza di installazione è migliorata di oltre il 50%, rendendolo più adatto per l'implementazione in batch e gli scenari di manutenzione successivi.

Caratteristiche principali

Sistema di sgancio rapido a blocco a pressione
Opzioni multi-core: 2Pin, 3Pin, 4Pin, 5Pin per alimentazione
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin e 2+20Pin per segnale di alimentazione combinato
6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin e 18Pin per segnale disponibile
Versione di assemblaggio sul campo: entrambe le opzioni filo-filo e filo-scheda
Corrente nominale 20A per lavori a lungo termine
Servizio di assemblaggio cavi supportato, benvenuti a personalizzare
OEM/ODM benvenuto

Caratteristiche del tipo di prodotto
Connector System	Da cavo a scheda
Sigillabile	Sì
Il connettore e il contatto terminano su	Filo e cavo
Tipo di connettore circolare	Spina, presa
Tipo di guscio	Guscio di plastica
Tipo di prodotto	Kit connettore

Caratteristiche elettriche
Numero di poli	3+9
Corrente nominale	15A max
Tensione nominale	600VAC max
Tensione di durata	2500VAC @ 60 s.

Caratteristiche del corpo
Materiale del guscio	PA66
Tipo di materiale isolante del connettore circolare	Termoplastico a basso rischio di incendio
Ermeticamente sigillato	Sì
Stile di ingresso	Lato
Tipo di protezione ambientale	Sigillato con elastomero, ermeticamente sigillato
Materiale O-Ring	Sigillato con elastomero, ermeticamente sigillato
Protezione ambientale	Sì

Condizioni d'uso
Intervallo di temperatura di esercizio (°C)	-40 ~105°C
Livello di tenuta all'acqua IP	IP67
Livello di tenuta alla polvere IP	6
Funzionamento/Applicazione
Valutazione di durata (Cicli)	250, 251
Standard di settore
Valutazione di infiammabilità UL	UL 94V-0

Settori di applicazione

Applicazione comunicazioni
macchine per la codifica dei prodotti
codifica dei prodotti di inventario
sistemi a getto d'inchiostro
Sistema solare
apparecchiature a getto d'inchiostro industriali
Apparecchiature elettriche
Apparecchiature forensi e patologiche di laboratorio
Apparecchiature di comunicazione
Macchinari pesanti

Dimensione di produzione

Maggiori dettagli tecnici

FAQ

Q1: Qual è la tensione nominale?

A1: La tensione nominale, nota anche come tensione di esercizio, dipende principalmente dal materiale isolante del connettore utilizzato, dalla spaziatura tra le dimensioni del contatto. Alcuni dei componenti o dispositivi a una tensione inferiore alla sua tensione nominale potrebbero non essere completati alle sue funzioni.

Q2:Quanti materiali puoi fornire?

A2: Ci sono alcuni materiali diversi dal connettore e dal cavo, di solito usiamo materiale PVC/Nylon per produrre il connettore, il materiale PVC/Gomma/Silicone è stato utilizzato nel cavo. Naturalmente possiamo anche in base alle tue esigenze per scegliere il materiale.

Q3:Accettate altre valute di pagamento oltre all'USD?

A3: La nostra valuta predefinita è l'USD, ma possiamo anche accettare EUR, GBP o altre valute principali. Si prega di confermare il tasso di cambio con il nostro team di vendita al momento dell'ordine.
