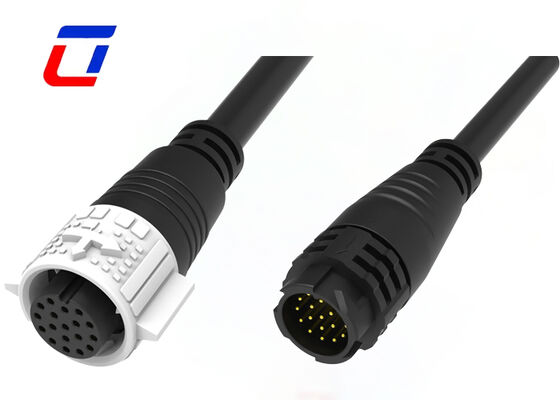

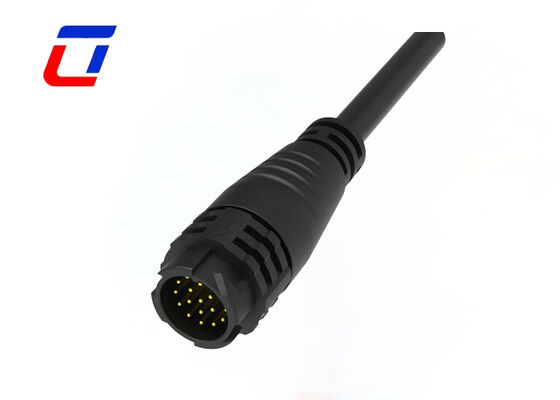

Name: 18 Pini connettori da filo a filo CE M19 connettore impermeabile in ottone placcato oro
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Casa Prodotti Connettore impermeabile del LED

18 Pini connettori da filo a filo CE M19 connettore impermeabile in ottone placcato oro

Dettagli:

Luogo di origine:	Cina
Marca:	Ulinkcon
Certificazione:	CE/Rohs/TUV/UL
Numero di modello:	M19

Termini di pagamento e spedizione:

Quantità di ordine minimo:	Negoziazione
Prezzo:	Negoziabile
Imballaggi particolari:	1. Sacchetto di plastica; 2. Cartone; 3. Secondo i requisiti del cliente
Tempi di consegna:	3~6 giorni lavorativi
Termini di pagamento:	T/T,D/P,L/C,D/A,,Western Union,MoneyGram
Capacità di alimentazione:	100000 paia mensili

Contatto

Descrizione di prodotto dettagliata

Valutazione attuale:	5A	Tensione nominale:	300 V
Materiale:	Nylon	Colore:	Blu Bianco Rosso Giallo
Grado di resistenza alla fiamma:	UL94-V0	Funzione:	Impermeabile/antipolvere/resistente alla sabbia
Evidenziare:	connettore a filo impermeabile a 18 pin , M19 connettore dorato in ottone , Infissi idraulici a LED CE

18 pin connettore circolare M19 cavo a cavo connettori elettrici esterni a blocco rapido

Descrizione rapida

Connettività ad alta densità a 18 pin

Equipaggiato con 18 perni di precisione, ottimizzati per l'allineamento, questo connettore offre la trasmissione simultanea di circuiti di potenza e segnale multicanale all'interno di un'impronta M19 compatta.La sua architettura ad alta densità nega il requisito di più connettori separati, riducendo drasticamente lo spazio di installazione e semplificando la complessità del cablaggio nelle complesse configurazioni elettriche esterne.

Sigillazione ambientale per esterni

Realizzato con un alloggiamento ermeticamente sigillato e materiali resistenti alle intemperie, il connettore raggiunge un grado di protezione IP67.accumulo di polvere, degrado UV e variazioni di temperatura estreme, garantendo prestazioni incrollabili in ambienti esterni difficili, compresi giardini paesaggistici, zone di costruzione e infrastrutture stradali.

Sistema di accoppiamento a blocco rapido senza utensili

Integrato con un meccanismo a blocco rapido a un passo, il connettore consente operazioni di accoppiamento e disaccoppiamento senza attrezzi.Una semplice azione di spinta e chiusura stabilisce un blocco sicuro tra metà maschile e metà femminileQuesta progettazione riduce anche il tempo di installazione fino al 50% rispetto ai connettori a filo convenzionali.

Terminazione affidabile da filo a filo

Ottimizzato per applicazioni da filo a filo, il connettore offre opzioni di terminazione flessibili di crimp o saldatura (selezionabili dall'utente), garantendo un contatto elettrico robusto e una conduttività superiore.I perni di contatto sono realizzati con lega di rame placcata oro, che riduce al minimo la resistenza al contatto e inibisce l'ossidazione, anche nelle condizioni di alta umidità tipiche delle installazioni all'aperto.

Caratteristiche principali

Sistema di sblocco a spinta e rilascio rapido
Opzioni multi-core: 2Pin, 3Pin, 4Pin, 5Pin per l'alimentazione
3+2Pin,3+3Pin,3+4Pin,3+5Pin,3+9Pin e 2+20Pin per il segnale di potenza combinato
6Pin,7Pin,8Pin,9Pin,10Pin,11Pin,12Pin,14Pin,16Pin e 18Pin per il segnale disponibile
Versione di montaggio sul campo:opzioni sia da filo a filo che da filo a tavola
Corrente nominale 5A per lunghi periodi di funzionamento
Servizio di assemblaggio di cavi supportato, benvenuto su misura
OEM/ODM benvenuti

Industria delle applicazioni

Luci di crescita
Applicazione delle comunicazioni
macchine per la codifica dei prodotti
codifica dei prodotti di inventario
sistemi a getto d'inchiostro
Sistema solare
attrezzature a getto d'inchiostro industriali
Apparecchiature elettriche
Attrezzature di laboratorio di medicina legale e patologia
Apparecchiature di comunicazione
Macchine pesanti

Parametri elettrici
NUmber dei polacchi	18 pin
Classificazione attuale	5A al massimo.
Valore nominale della tensione	300VAC massimo
Tensione di durata	1500VAC @ 60 s.

Parametri tecnici
Resistenza al contatto	10 mΩ massimo
Struttura isolante	500 MΩ a 500VDC
Temperatura di funzionamento	-40°C ~ +105°C
Classe IP	IP67 (1m / 30min) quando accoppiato
Materiale di muffa	PA66
Materiale di contatto/terminale	Rame placcato d'oro
Materiale del sigillo	Acciaio

Parametri di funzionamento
Valore nominale della tensione	300VAC massimo
Classificazione attuale	5A massimo
Dimensione del filo min OD	3.0 mm ~ 6.0 mm
Dimensione massima del filo	8.0 mm ~ 10.0 mm
Max.Area di sezione trasversale del cavo	0.5 mm²~ 2,5 mm²

Sketch di progettazione

Domande frequenti

1D: Lei è una fabbrica o una società commerciale?
R: Siamo una fabbrica. Situata nel Parco Industriale di Ulinkcon, distretto di Bao'an, Shenzhen, Cina

2D: Come si acquistano i vostri prodotti?
R: Devi fare quanto segue:
* Conferma la classifica corrente e il numero di contatti
* Conferma dello stile di assemblaggio
* Conferma della misurazione del cavo.
* Conferma lunghezza e materiale del cavo.

3D: Quanti materiali potete fornire?

R: Ci sono alcuni materiali diversi dal connettore e dal cavo, di solito usiamo materiale PVC/Nylon per il connettore del prodotto, il materiale PVC/gomma/silicone è stato utilizzato nel cavo.Naturalmente possiamo anche secondo i vostri requisiti per scegliere il materiale.

18 Pini connettori da filo a filo CE M19 connettore impermeabile in ottone placcato oro 2
