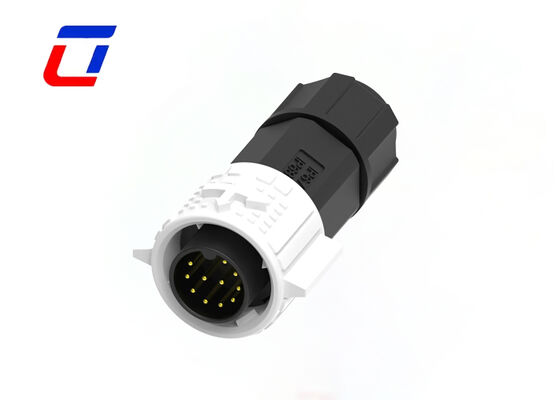

Name: 11 Pin Wire To Board Connector Tipi M19 IP67 connettore impermeabile Made In China
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Casa Prodotti Incavo impermeabile della spina

11 Pin Wire To Board Connector Tipi M19 IP67 connettore impermeabile Made In China

Dettagli:

Luogo di origine:	Cina
Marca:	Ulinkcon
Certificazione:	CE/Rohs/TUV/UL
Numero di modello:	M19

Termini di pagamento e spedizione:

Quantità di ordine minimo:	Negoziazione
Prezzo:	Negoziabile
Imballaggi particolari:	1. Sacchetto di plastica; 2. Cartone; 3. Secondo i requisiti del cliente
Tempi di consegna:	3~6 giorni lavorativi
Termini di pagamento:	T/T,D/P,L/C,D/A,,Western Union,MoneyGram
Capacità di alimentazione:	100000 paia mensili

Contatto

Descrizione di prodotto dettagliata

Genere:	Da maschio a femmina	Spillo:	11Pin
Valutazione attuale:	5A	Materiale:	Nylon
Livello di protezione:	IP67	Grado di resistenza alla fiamma:	UL94-V0
Evidenziare:	connettore a filo impermeabile da 11 pin , M19 presa di presa impermeabile IP67 , Connettore a bordo impermeabile prodotto in Cina

Filtro di illuminazione del paesaggio M19 11 connettori a pin

Caratteristiche principali

Sistema di sblocco a spinta e rilascio rapido
Opzioni multi-core: 2Pin, 3Pin, 4Pin, 5Pin per l'alimentazione
3+2Pin,3+3Pin,3+4Pin,3+5Pin,3+9Pin e 2+20Pin per il segnale di potenza combinato
6Pin,7Pin,8Pin,9Pin,10Pin,11Pin,12Pin,14Pin,16Pin e 18Pin per il segnale disponibile
Versione di montaggio sul campo:opzioni sia da filo a filo che da filo a tavola
Corrente nominale 20A per lunghi periodi di funzionamento
Servizio di assemblaggio di cavi supportato, benvenuto su misura
OEM/ODM benvenuti

Descrizione rapida

Specificità di base: struttura circolare standard M19, configurazione a 11 pin, specializzata nella connessione via cavo.compatibile con fili 18-24AWG, adatto a scenari di applicazione industriale a media e bassa tensione.
Performance impermeabile IP67: adotta un disegno di tenuta integrato con anelli di tenuta in gomma al fluoro di alta qualità, raggiungendo il rating di protezione IP67.macchie d'olio e immersione a breve termine, garantendo un funzionamento affidabile delle connessioni del filo a bordo in ambienti esterni o industriali umidi.
Prodotto in Cina con rigorosi standard di controllo della qualità, il guscio è realizzato in plastica di ingegneria PA66 ad alta resistenza, con eccellente resistenza agli urti,resistenza all'invecchiamento e alla corrosioneI perni sono realizzati in lega di rame ad alta conduttività, garantendo una bassa resistenza al contatto e una trasmissione stabile di segnale/potenza.
Scenari di applicazione: ampiamente utilizzati nelle apparecchiature di controllo industriale, nei display elettronici esterni, nei sistemi elettronici automobilistici, nei dispositivi di monitoraggio della sicurezza,elettrodomestici intelligenti e altri settori che richiedono connessioni filo-a-tabella impermeabili e affidabili.

Questo modello di connettori è specializzato per varie applicazioni di segnale di potenza, facile progettazione di operazione nel sistema di blocco push, basta un secondo per inserire, poi si blocca automaticamente.

In questo modello di connettore, Power & Singal insieme in un unico set di progettazione sta diventando sempre più popolare per molti dispositivi, che risolvono il connettore di potenza e segnale separati utilizzando perfettamente,specialmente per applicazioni a spazio limitato.

L'assemblaggio del cavo disponibile per i connettori multi pin è supportato in Ulinkcon, basta condividere la richiesta del cavo nei dettagli, il servizio personalizzato è disponibile.

Parametri elettrici
NUmber dei polacchi	11Pin
Classificazione attuale	5 Amax.
Valore nominale della tensione	300VAC massimo
Tensione di durata	1500VAC @ 60 s.

Parametri tecnici
Resistenza al contatto	10 mΩ massimo
Struttura isolante	500 MΩ a 500VDC
Temperatura di funzionamento	-40°C ~ +105°C
Classe IP	IP67 (1m / 30min) quando accoppiato
Materiale di muffa	PA66
Materiale di contatto/terminale	Rame placcato d'oro
Materiale del sigillo	Acciaio

Industria delle applicazioni

Luci di crescita
Applicazione delle comunicazioni
macchine per la codifica dei prodotti
codifica dei prodotti di inventario
sistemi a getto d'inchiostro
Sistema solare
attrezzature a getto d'inchiostro industriali
Apparecchiature elettriche
Attrezzature di laboratorio di medicina legale e patologia
Apparecchiature di comunicazione
Macchine pesanti

Parametri di funzionamento
Valore nominale della tensione	300VAC massimo
Classificazione attuale	5A massimo
Dimensione del filo min OD	3.0 mm ~ 6.0 mm
Dimensione massima del filo	8.0 mm ~ 10.0 mm
Max.Area di sezione trasversale del cavo	0.5 mm²~ 2,5 mm²

Sketch di progettazione

Domande frequenti

1D: Lei è una fabbrica o una società commerciale?
R: Siamo una fabbrica. Situata nel Parco Industriale di Ulinkcon, distretto di Bao'an, Shenzhen, Cina

2D: Come si acquistano i vostri prodotti?
R: Devi fare quanto segue:
* Conferma la classifica corrente e il numero di contatti
* Conferma dello stile di assemblaggio
* Conferma della misurazione del cavo.
* Conferma lunghezza e materiale del cavo.

3D: Come posso ottenere i campioni?

R: E' un onore offrirvi dei campioni, e il trasporto deve essere pagato da voi stessi. Potete farmi sapere il vostro numero di corriere e il vostro indirizzo dettagliato, poi posso inviarvi il campione subito.
