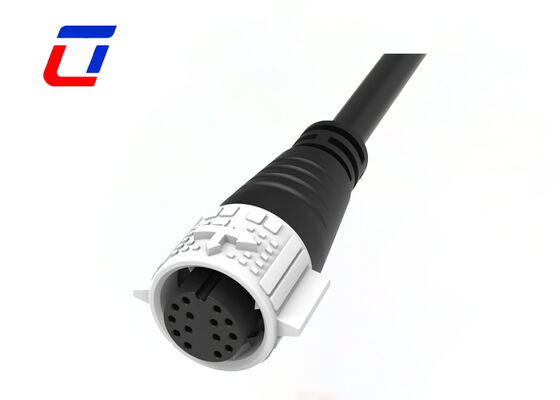

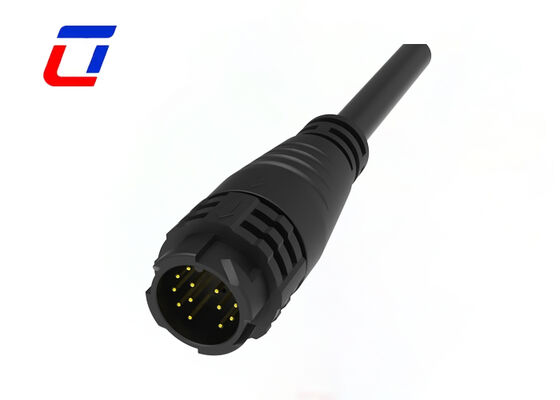

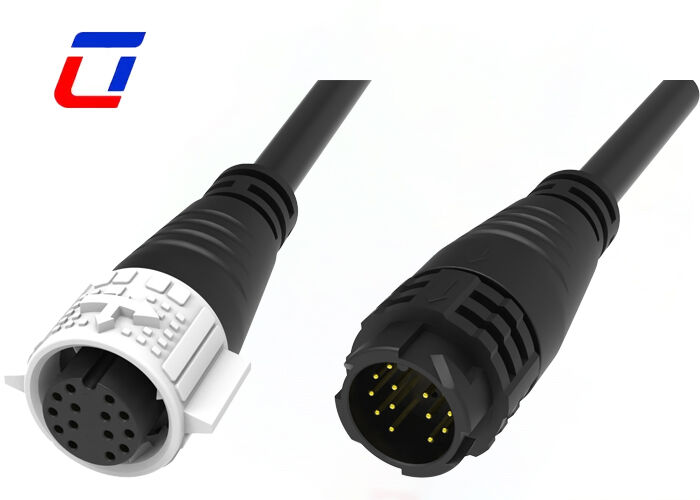

Name: Connettori LED a bassa tensione M19 a 14 pin ODM, impermeabili, con blocco a pressione, per esterni
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Casa Prodotti Connettore impermeabile del LED

Connettori LED a bassa tensione M19 a 14 pin ODM, impermeabili, con blocco a pressione, per esterni

Dettagli:

Luogo di origine:	Cina
Marca:	Ulinkcon
Certificazione:	CE/Rohs/TUV/UL
Numero di modello:	M19

Termini di pagamento e spedizione:

Quantità di ordine minimo:	Negoziazione
Prezzo:	Negoziabile
Imballaggi particolari:	1. Sacchetto di plastica; 2. Cartone; 3. Secondo i requisiti del cliente
Tempi di consegna:	3~6 giorni lavorativi
Termini di pagamento:	T/T,D/P,L/C,D/A,,Western Union,MoneyGram
Capacità di alimentazione:	100000 paia mensili

Contatto

Descrizione di prodotto dettagliata

Spillo:	14Pin	Valutazione attuale:	5A
Materiale:	Nylon	Livello di protezione:	IP67
Grado di resistenza alla fiamma:	UL94-V0	Materiale sigillante:	O-ring impermeabile
Evidenziare:	M19 connettore LED impermeabile , Connettore a bassa tensione a 14 pin , Connettore LED per esterni con blocco a pressione

Connettore maschio femmina a 14 pin M19 300V connettori per cavi impermeabili

Breve descrizione

Questo connettore impermeabile M19 a 14 pin con blocco a pressione, con tecnologia placcata in oro e personalizzazione OEM, è un connettore per cavi di alta qualità per connessioni efficienti e stabili in vari dispositivi. Integrando la praticità del blocco a pressione, la conduttività superiore dei contatti placcati in oro e la compatibilità M19, offre resistenza all'acqua/polvere/corrosione e connettività stabile. Adatto per il controllo industriale, le comunicazioni esterne, l'elettronica automobilistica, il monitoraggio della sicurezza, ecc. I suoi vantaggi principali sono i seguenti:

1. Meccanismo Push-to-Lock: Il design ergonomico push-lock consente l'accoppiamento/bloccaggio preciso con una leggera pressione e la disconnessione rapida tramite il pulsante di sblocco, senza bisogno di attrezzi. Aumenta l'efficienza di installazione/manutenzione e previene il distacco accidentale da vibrazioni/trazioni, ideale per collegamenti/scollegamenti frequenti e scenari esposti a forze esterne.

2. Contatti placcati in oro a 14 pin: La disposizione a 14 pin soddisfa la trasmissione sincrona di segnali/alimentazione multicanale. La base in lega di rame ad alta purezza con placcatura in oro minimizza la resistenza di contatto, riduce le perdite/il consumo energetico, migliora la resistenza all'ossidazione/corrosione, prolunga la durata in ambienti difficili (alta umidità, nebbia salina).

3. Eccellenti prestazioni di impermeabilità: La struttura di tenuta integrata + guarnizioni di alta qualità forniscono una forte resistenza all'acqua/polvere, bloccando umidità, polvere, macchie di olio. Assicura una connessione stabile filo-scheda in ambienti umidi (pioggia all'aperto, officine umide, elettrodomestici da bagno), evitando cortocircuiti/interruzioni di segnale.

4. Struttura a connessione rapida: Il meccanismo di connessione rapida integrato consente l'accoppiamento/separazione manuale senza attrezzi, semplice ed efficiente. Il chiaro feedback della fibbia verifica la connessione sicura, prevenendo contatti scadenti. Riduce i tempi di cablaggio e facilita la successiva manutenzione, riducendo i costi di manodopera/tempo.

Caratteristiche principali

Sistema di rilascio rapido con blocco a pressione
Opzioni multi-core: 2Pin, 3Pin, 4Pin, 5Pin per l'alimentazione
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin e 2+20Pin per segnale di alimentazione combinato
6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin e 18Pin per segnale disponibile
Versione per assemblaggio sul campo: entrambe le opzioni filo-filo e filo-scheda
Corrente nominale 5A per lavori a lungo termine
Servizio di assemblaggio cavi supportato, benvenuti per personalizzare
OEM/ODM benvenuti

Parametri elettrici
Numero di poli	14Pin
Corrente nominale	5 Amax.
Tensione nominale	300 V CA max
Tensione di durata	1500 V CA @ 60 s.

Parametri tecnici
Resistenza di contatto	10 mΩ max
Struttura di isolamento	500 MΩ a 500 V CC
Temperatura di esercizio	-40°C ~ +105°C
Classe IP	IP67 (1m / 30min) quando accoppiato
Materiale dello stampo	PA66
Materiale contatto/terminale	Ottone placcato oro
Materiale di tenuta	Silicone

Parametri operativi
Tensione nominale	300 V CA max
Corrente nominale	5A max
Dimensione minima del filo OD	3,0 mm ~ 6,0 mm
Dimensione massima del filo OD	8,0 mm ~ 10,0 mm
Area massima della sezione trasversale del cavo	0,5 mm² ~ 2,5 mm²

Settori di applicazione

Luci di crescita
Applicazione comunicazioni
macchine per la codifica dei prodotti
codifica dei prodotti di inventario
sistemi a getto d'inchiostro
Sistema solare
apparecchiature a getto d'inchiostro industriali
Apparecchiature elettriche
Apparecchiature forensi e patologiche di laboratorio
Apparecchiature di comunicazione
Macchinari pesanti

Schizzo di progettazione

Connettori LED a bassa tensione M19 a 14 pin ODM, impermeabili, con blocco a pressione, per esterni 1

FAQ

1. Q: Sei una fabbrica o una società commerciale?
A: Siamo una fabbrica. Situata nel Parco Industriale Ulinkcon, Distretto di Bao'an, Shenzhen, Cina

2. Q: Come faccio a effettuare un ordine? Qual è il processo?

A: Il processo di ordinazione è semplice: 1) Confermare i dettagli del prodotto e ottenere una fattura proforma (PI); 2) Effettuare l'acconto come concordato; 3) Iniziamo la produzione e ti aggiorniamo sui progressi; 4) Pagare il saldo prima della spedizione; 5) Organizzare la consegna e fornire informazioni di tracciamento.

3. Q: Come posso ottenere dei campioni?

A: È un onore per me offrirti dei campioni e il trasporto dovrebbe essere pagato da te. Puoi farmi sapere il tuo numero di corriere e il tuo indirizzo dettagliato, quindi posso inviarti il campione immediatamente.

Connettori LED a bassa tensione M19 a 14 pin ODM, impermeabili, con blocco a pressione, per esterni 2
