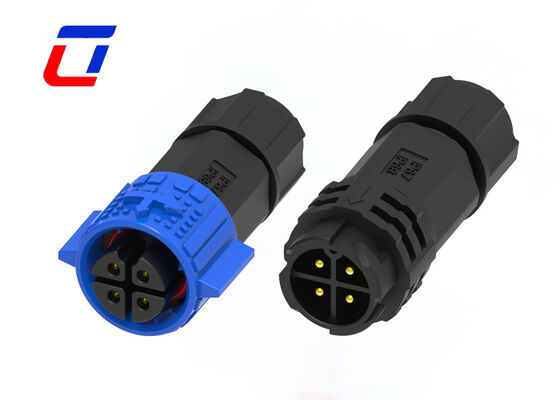

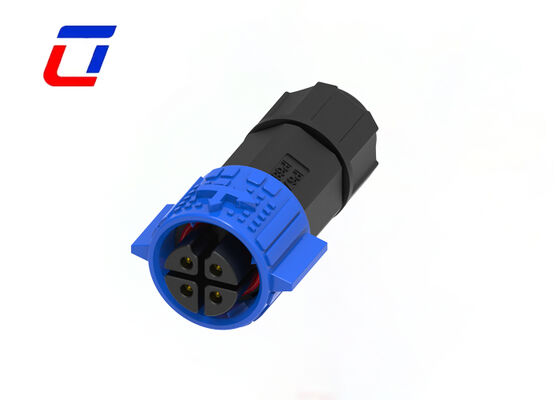

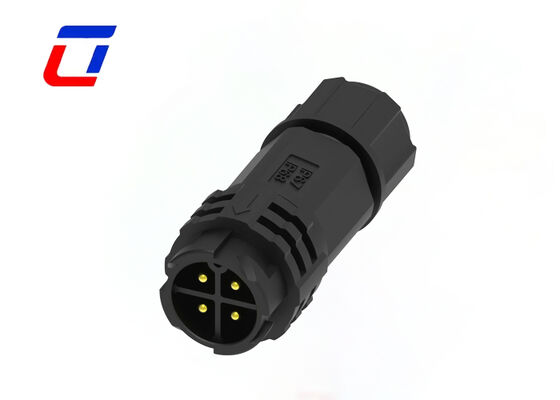

Connettore maschio-femmina da esterno impermeabile IP67 M19 a 4 pin
Breve descrizione
Specifiche principali
Struttura circolare standard M19, 4 canali di trasmissione di potenza a pin, tensione nominale 300V. Consente un accoppiamento preciso maschio-femmina, su misura per connessioni di alimentazione di grado industriale, ideale per le esigenze di accoppiamento cavi efficienti dei sistemi a media-bassa tensione.
Struttura e lavorazione
Alloggiamento in plastica ingegneristica ad alta resistenza agli agenti atmosferici; nuclei pin in ottone ad alta conduttività (lavorati con precisione). Inserimento/estrazione maschio-femmina fluido, struttura di tenuta professionale garantisce una connessione sicura con eccellenti prestazioni anti-vibrazione e anti-caduta.
Prestazioni di trasmissione
Tensione nominale 300V per la trasmissione di potenza a media-bassa tensione; design a 4 pin garantisce stabilità di corrente. Bassa resistenza di contatto dei pin riduce il consumo energetico di trasmissione e la generazione di calore, garantendo un'alimentazione continua e affidabile delle apparecchiature.
Campi di applicazione
Ampiamente applicato in sistemi di distribuzione di potenza esterni, interfacce di alimentazione di apparecchiature di automazione industriale, strutture esterne per nuove energie, connessioni di alimentazione per il monitoraggio della sicurezza e altri scenari di trasmissione di potenza che richiedono protezione IP67 e accoppiamento maschio-femmina.
Caratteristiche principali
- Sistema di sgancio rapido a blocco a pressione
- Opzioni multicore: 2 pin, 3 pin, 4 pin, 5 pin per alimentazione
- 3+2 pin, 3+3 pin, 3+4 pin, 3+5 pin, 3+9 pin e 2+20 pin per combinazione segnale-alimentazione
- 6 pin, 7 pin, 8 pin, 9 pin, 10 pin, 11 pin, 12 pin, 14 pin, 16 pin e 18 pin disponibili per segnale
- Versione per assemblaggio sul campo: opzioni sia filo-filo che filo-scheda
- Corrente nominale 15A per lavoro prolungato
- Servizio di assemblaggio cavi supportato, benvenuto personalizzazione
- OEM/ODM benvenuto
| Parametri elettrici |
| Numero di poli |
4 pin |
| Corrente nominale |
15A max. |
| Tensione nominale |
300VAC max |
| Tensione di tenuta |
1000VAC @ 60 s. |
| Parametri tecnici |
| Resistenza di contatto |
10 mΩ max |
| Struttura di isolamento |
500 MΩ a 500VDC |
| Temperatura operativa |
-40°C ~ +105°C |
| Classe IP |
IP67 (1m / 30min) quando accoppiato |
| Materiale stampo |
PA66 |
| Materiale contatto/terminale |
Ottone placcato oro |
| Materiale sigillante |
Silicone |
| Parametri operativi |
| Tensione nominale |
600VAC max |
| Corrente nominale |
15A max |
| Diametro esterno minimo del filo |
3.0mm ~ 6.0mm |
| Diametro esterno massimo del filo |
8.0mm ~ 10.0mm |
| Area massima della sezione trasversale del cavo |
0.5mm2 ~ 2.5mm2 |
Industrie di applicazione
- Luci di crescita
- Applicazione comunicazioni
- macchine per codifica prodotti
- codifica prodotti inventario
- sistemi a getto d'inchiostro
- Sistema solare
- apparecchiature industriali a getto d'inchiostro
- Apparecchiature elettriche
- Apparecchiature forensi e patologiche di laboratorio
- Apparecchiature di comunicazione
- Macchinari pesanti
Schizzo di design
FAQ
1. D: Siete una fabbrica o una società commerciale?
R: Siamo una fabbrica. Situata nel parco industriale Ulinkcon, distretto di Bao'an, Shenzhen, Cina
2. D: Supportate la personalizzazione del prodotto?
R: Sì, la personalizzazione è disponibile per specifiche, colori, loghi e imballaggi. Si prega di fornire i requisiti dettagliati e citeremo di conseguenza con un processo di conferma del campione.
3. D: Come acquistare i vostri prodotti?
R: Dovete fare quanto segue:
- Confermare la corrente nominale e il numero di contatti
- Confermare lo stile di assemblaggio
- Confermare il calibro del filo del cavo
- Confermare la lunghezza e il materiale del cavo.
