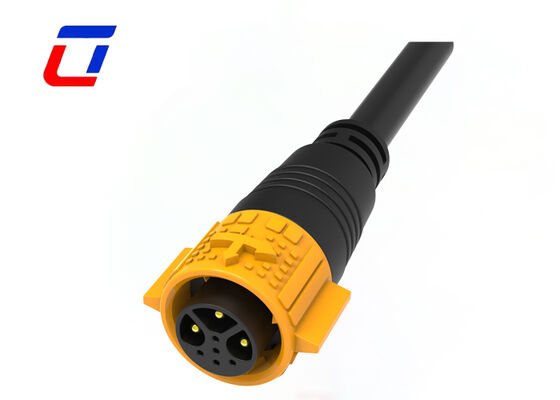

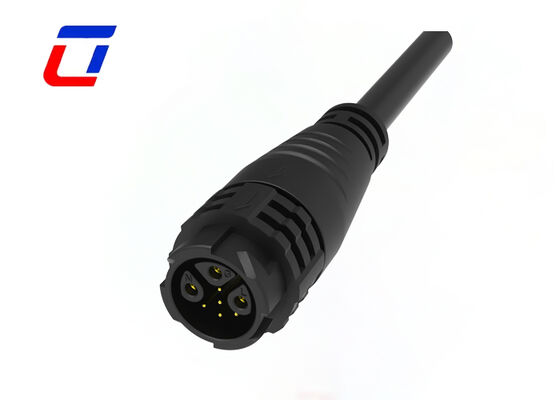

M19 3+5 Pin Connettori maschili femminili a rilascio rapido Connettori circolari multi-pin

Dettagli:

Luogo di origine:	Cina
Marca:	Ulinkcon
Certificazione:	CE/Rohs/TUV/UL
Numero di modello:	M19

Termini di pagamento e spedizione:

Quantità di ordine minimo:	negoziazione
Prezzo:	Negoziabile
Imballaggi particolari:	1. sacchetto di plastica;2. Cartone;3.Secondo le esigenze del cliente
Tempi di consegna:	3-6 giorni lavorativi
Termini di pagamento:	T/T, D/P, L/C, D/A, Western Union
Capacità di alimentazione:	100000 coppie Montly

Contatto

Descrizione di prodotto dettagliata

Valutazione attuale:	15A	Tensione nominale:	300 V
SPILLO:	3+5Pin	Tipo di connettore:	Connettore rapido
Materiale:	Nylon	Livello di protezione:	IP67
Evidenziare:	M19 connettore circolare impermeabile , 3+5 pin di connettore a rilascio rapido , connettore multi pin maschio femmina

Connettori circolari multipolari a sgancio rapido maschio-femmina M19 3+5 pin

Panoramica del prodotto

Il connettore per cavi dati circolare impermeabile M19 3+5 pin 15A IP67 è un prodotto di grado industriale progettato per la trasmissione sincrona di dati e potenza. Adottando una struttura a zone di alimentazione principale a 3 pin + segnale dati a 5 pin, presenta una capacità di corrente elevata di 15A e una protezione completa IP67.

Vantaggi chiave

Design a canale indipendente con pin compositi che previene interferenze tra alimentazione e trasmissione dati multicanale
Doppia struttura a sgancio rapido + blocco automatico per comodità operativa e fermezza di connessione
Design anti-vibrazione e anti-disconnessione accidentale
Alloggiamento in plastica tecnica resistente agli agenti atmosferici di alta qualità
Contatti in lega di rame ad alta conduttività con placcatura in oro
Design a innesto rapido maschio-femmina per una facile installazione

Specifiche elettriche

Parametro	Specifiche
Numero di poli	3+5 pin
Corrente nominale	15A max.
Tensione nominale	300VAC max
Tensione di tenuta	1500VAC @ 60 s.

Specifiche tecniche

Parametro	Specifiche
Resistenza di contatto	10 mΩ max
Struttura di isolamento	500 MΩ a 500VDC
Temperatura operativa	-40°C ~ +105°C
Classe IP	IP67 (1m / 30min) quando accoppiato
Materiale stampo	PA66
Materiale contatto/terminale	Ottone placcato oro
Materiale sigillante	Silicone

Parametri operativi

Parametro	Specifiche
Tensione nominale	300VAC max
Corrente nominale	5A max
OD minimo del filo	3.0mm ~ 6.0mm
OD massimo del filo	8.0mm ~ 10.0mm
Area massima della sezione trasversale del cavo	0.5mm² ~ 2.5mm²

Opzioni di configurazione

Opzioni solo alimentazione: 2 pin, 3 pin, 4 pin, 5 pin
Combinazioni alimentazione + segnale: 3+2 pin, 3+3 pin, 3+4 pin, 3+5 pin, 3+9 pin, 2+20 pin
Opzioni solo segnale: 6 pin, 7 pin, 8 pin, 9 pin, 10 pin, 11 pin, 12 pin, 14 pin, 16 pin, 18 pin
Versioni per assemblaggio sul campo: opzioni filo-filo e filo-scheda
Servizio di assemblaggio cavi supportato con personalizzazione disponibile
Servizi OEM/ODM benvenuti

Settori di applicazione

Luci di crescita
Apparecchiature di comunicazione
Macchine per la codifica di prodotti
Sistemi a getto d'inchiostro
Sistemi solari
Apparecchiature industriali a getto d'inchiostro
Apparecchiature per l'energia elettrica
Apparecchiature forensi e patologiche di laboratorio
Macchinari pesanti

Design del prodotto

Domande frequenti

D: Siete una fabbrica o una società commerciale?

R: Siamo una fabbrica. Situata nel parco industriale di Ulinkcon, distretto di Bao'an, Shenzhen, Cina

D: Come acquistare i vostri prodotti?

R: È necessario confermare le seguenti specifiche:

Corrente nominale e numero di contatti
Stile di assemblaggio
Calibro del filo del cavo
Lunghezza e materiale del cavo

D: Come posso ottenere campioni?

R: Siamo lieti di offrire campioni. Il trasporto dovrebbe essere pagato dal cliente. Si prega di fornire il numero del corriere e l'indirizzo dettagliato per l'immediata spedizione del campione.
